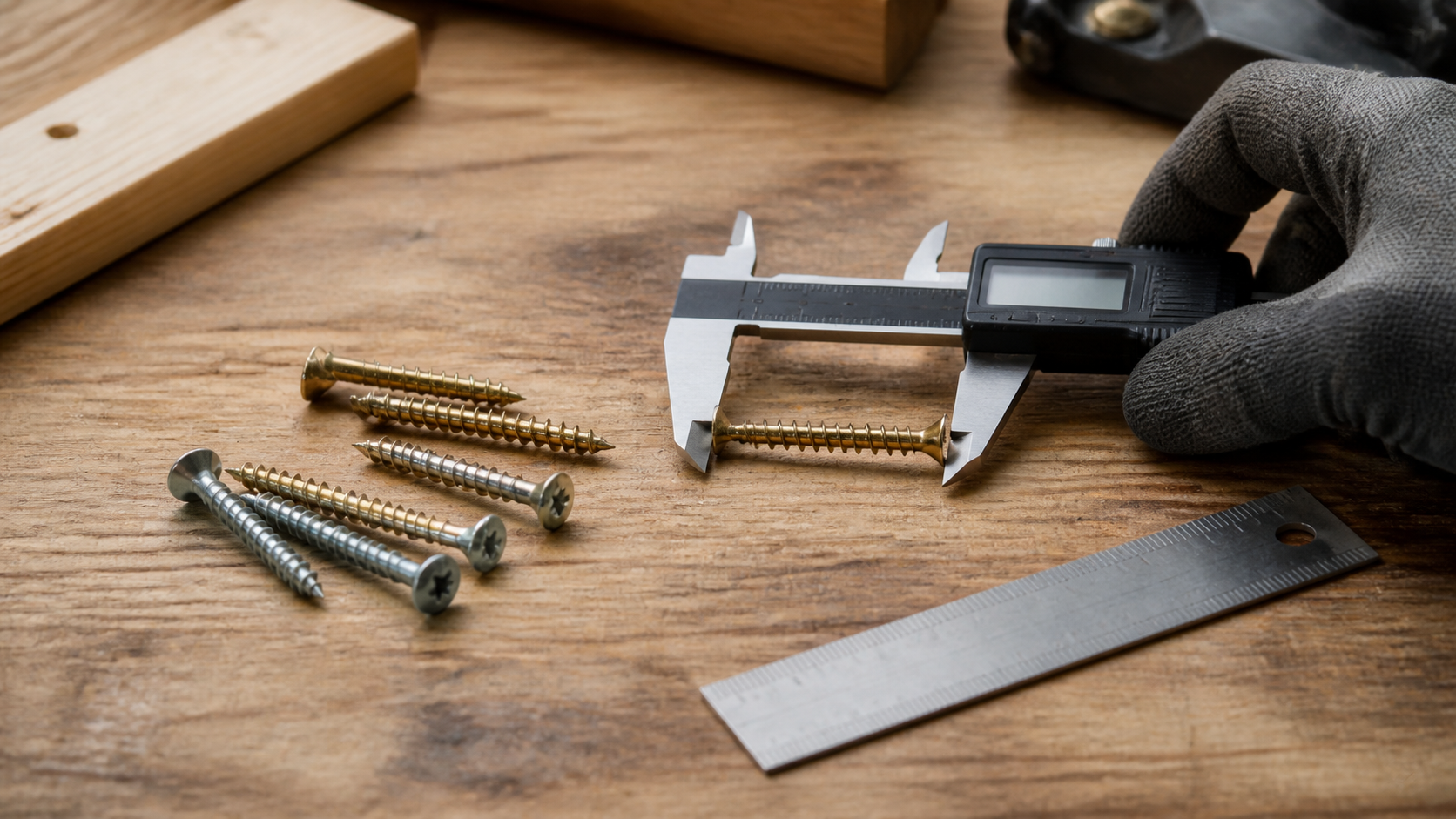

Holzschrauben messen: Länge, Durchmesser und Gewinde

Eine Holzschraube mit „5 × 60“ ist fünf Millimeter dick und 60 Millimeter lang. Klingt simpel. Beim Nachmessen entstehen trotzdem schnell falsche Werte: Der Messschieber landet im Gewindegrund, ein Linsenkopf wird wie ein Senkkopf mitgemessen oder die sichtbare Spitze wird für die Gewindelänge gehalten.

Wer eine vorhandene passende Schraube ersetzen oder ein Holzprojekt planen möchte, braucht mehr als zwei Zahlen. Kopfform, Antrieb, Voll- oder Teilgewinde, Schaft, Material und Zulassung gehören zur eindeutigen Beschreibung. Diese Anleitung führt in einer festen Reihenfolge durch alle Maße.

Holzschrauben messen: die Kurzfassung

1. Nenndurchmesser: außen über den Gewindespitzen messen.
2. Länge: bei Senkköpfen mit Kopf, bei aufliegenden Köpfen ab Kopfunterseite.
3. Gewindelänge: vom ersten tragenden Gewindegang bis zum Gewindeende erfassen.
4. Schaftlänge: den glatten Bereich zwischen Kopf und Gewinde separat messen.
5. Kopf und Antrieb: Form, Kopfdurchmesser sowie Bitprofil und Bitgröße notieren.

Die genaue Bemaßung folgt dem jeweiligen Produktstandard. ISO 888 behandelt Nenn- und Gewindelängen metrischer Schrauben, während ISO 7721 die Kopfgeometrie und Prüfung von Senkkopfschrauben beschreibt. Holzbauschrauben folgen eigenen Produktnormen oder technischen Bewertungen; die Messregeln ersetzen keine Tragfähigkeitsangabe.

Werkzeug: Messschieber statt Augenmaß

Für Durchmesser und Kopfmaße eignet sich ein analoger oder digitaler Messschieber mit 0,1 Millimeter ablesbarer Auflösung. Eine Stahlregel reicht für grobe Längen. Reinige die Schraube vorab: Harz, Rost und Holzfasern verfälschen besonders kleine Durchmesser. Schließe die Messschenkel ohne Kraft; weiche Beschichtungen sollen nicht eingedrückt werden.

Nullstelle und leichtgängige Führung werden vor der Messung kontrolliert. Bei einer beschädigten Spitze oder verbogenen Schraube ist ein unversehrtes Vergleichsteil besser. Eine einzelne gebrauchte Schraube beweist keine Packungsgröße, denn Verschleiß und Beschichtung verändern das Maß geringfügig.

Durchmesser richtig bestimmen

Der auf der Packung genannte Schraubendurchmesser ist der Nenndurchmesser über den äußeren Gewindespitzen. Setze die breiten Außenmesss sschneiden rechtwinklig zur Schraubenachse an und drehe die Schraube leicht. Miss an einem unbeschädigten, voll ausgeformten Gang – nicht an Spitze, Gewindeauslauf oder Schneidkerbe.

Der kleinere Wert im Gewindegrund ist der Kerndurchmesser. Er beeinflusst unter anderem Biegung und erforderliche Vorbohrung, ist aber nicht die Verkaufsgröße. Bei profilierten Holzschrauben mit Reibschaft, Fräsrippen oder unregelmäßiger Spitze kann nur das technische Datenblatt alle Funktionsdurchmesser eindeutig benennen.

Welche Schraubenlänge zählt?

Die Nennlänge beschreibt den Teil, der in oder durch das Bauteil reicht. Bei einem vollständig versenkten Senkkopf wird vom oberen Kopfrand bis zur Spitze gemessen. Linsen-, Teller-, Sechskant- und Zylinderköpfe liegen auf dem Material auf; hier beginnt die Länge an der Kopfunterseite. Ein Linsensenkkopf wird bis zur gedachten Auflageebene gemessen, nicht bis zum höchsten Punkt der Linse.

Die Spitze gehört zur Gesamtlänge, auch wenn ihr äußerster Teil nicht vollständig trägt. Für die Planung ist deshalb die wirksame Einschraubtiefe wichtiger: Nennlänge minus Dicke des oberen Bauteils, Scheiben, Beschläge und nicht tragende Schichten.

Vollgewinde, Teilgewinde und Schaft

Vollgewindeschrauben übertragen Kräfte über fast die gesamte Länge und können Bauteile in definierten Konstruktionen verstärken. Teilgewindeschrauben besitzen unter dem Kopf einen glatten oder gewindefreien Bereich. Beim Einschrauben kann das obere Holz über diesen Bereich gleiten und durch den Kopf an das untere Bauteil gezogen werden.

Miss Gewinde- und Schaftlänge separat. Die sichtbare Gewindespitze und der Gewindeauslauf tragen nicht wie voll ausgeformte Gänge. Für statisch bemessene Holzverbindungen zählen die Werte aus Zulassung, Leistungserklärung oder Herstellerunterlagen – nicht die mit dem Lineal geschätzte Länge.

Antrieb und Kopf eindeutig erfassen

Torx ist ein Markenname; technisch begegnen dir Innensechsrund, Kreuzschlitz, Pozidriv, Innensechskant und weitere Profile. Der Bit muss spielfrei sitzen. Ein zu kleiner Kreuzbit greift nur an den Spitzen und beschädigt den Antrieb. Notiere Profil und Größe, statt nur „Stern“ oder „Kreuz“ zu schreiben.

Bei Ersatz für einen Beschlag zählen Kopfdurchmesser, Kopfhöhe und Senkwinkel. Ein zu breiter Kopf kollidiert mit beweglichen Teilen, ein zu kleiner rutscht durch das Loch. Ein anderer Senkwinkel trägt nur am Rand und lockert sich leichter.

Schraube auswählen: Länge ist nur ein Teil

Die Schraube muss beide Bauteile verbinden, ohne auf der Rückseite gefährlich auszutreten. Rand- und Achsabstände, Holzart, Faserrichtung, Feuchte, Belastungsrichtung und Vorbohrung beeinflussen die Verbindung. Hartholz und Befestigungen nahe der Kante profitieren oft vom Vorbohren; der erforderliche Durchmesser kommt aus der Schraubenfreigabe.

Für einen Dübel wird nicht automatisch eine Holzschraube gleichen Außendurchmessers verwendet. Der Dübelhersteller gibt den zulässigen Schraubendurchmesser vor. Grundlagen dazu bündelt unsere Kategorie Befestigungstechnik. Wenn eine alte Verbindung klemmt, hilft der Ratgeber festsitzende Schrauben sicher lösen.

Strukturschraube oder einfache Spanplattenschraube?

Eine optisch ähnliche Schraube ist kein gleichwertiger Ersatz. Tragende Holzverbindungen benötigen ein passendes Bauprodukt mit dokumentierten Kennwerten. Auf Packung und Datenblatt finden sich Hersteller, Typ, Abmessung, Werkstoff, Korrosionsschutz und Verwendungsbedingungen. Bei Dach, Decke, Geländer oder anderen sicherheitsrelevanten Bauteilen legt die Planung Schraubentyp, Anzahl, Winkel und Abstände fest.

Gebrauchte, verbogene oder korrodierte Schrauben gehören nicht in eine tragende Reparatur. Auch eine saubere Messung kann unbekannte Festigkeit, Beschichtungsschäden und frühere Überlastung nicht erkennen.

Typische Messfehler

• Im Gewindegrund statt über den Spitzen messen.
• Den Kopf jeder Schraube zur Länge addieren.
• Linsensenkkopf bis zum höchsten Punkt erfassen.
• Gewindelänge mit wirksamer Einschraubtiefe verwechseln.
• Nur Länge und Durchmesser notieren, Kopf und Antrieb aber vergessen.
• Eine gebrauchte Schraube ohne Produktnachweis für eine tragende Verbindung kopieren.

Korrosionsschutz und Einsatzort dokumentieren

Gelb, silbern oder schwarz beschreibt nicht zuverlässig den Werkstoff. Verzinkter Stahl, Edelstahl und beschichtete Schrauben können ähnlich aussehen, aber sehr unterschiedliche Korrosionsbeständigkeit besitzen. Innenraum, geschützter Außenbereich, dauerhaft feuchtes Holz und chemisch belastete Umgebung verlangen jeweils passende Systeme. Gerbsäurehaltige Hölzer wie Eiche können ungeeignete Oberflächen stark angreifen.

Beim Ersatz einer alten Schraube wird deshalb nicht nur gemessen. Notiere Einbauort, Holzart und sichtbare Korrosion. Rostspuren am Kopf können aus der Schraube stammen, aber auch von einem angrenzenden Beschlag. Bei Außenbauteilen muss die Materialpaarung stimmen, damit keine ungünstige Kontaktkorrosion entsteht.

Messbeispiel: eine Schraube vollständig beschreiben

Angenommen, der Messschieber zeigt knapp fünf Millimeter über den Gewindespitzen. Die Gesamtlänge eines vollständig versenkten Kopfes beträgt 60 Millimeter, das Gewinde läuft 42 Millimeter und darunter bleiben 18 Millimeter glatter Schaft. Der Antrieb nimmt einen passenden Innensechsrund-Bit auf. Eine brauchbare Notiz lautet dann: Holzschraube 5 × 60, Senkkopf, Teilgewinde 42 Millimeter, definierter Innensechsrund-Antrieb, Werkstoff und Oberfläche laut Kennzeichnung.

Bei einem Tellerkopf derselben gemessenen Gesamtlänge wäre die Nennlänge kürzer, weil der Kopf nicht mitgezählt wird. Genau deshalb gehört die Kopfform vor die Bestellung. Ein Foto von Seitenansicht, Kopf und Kennzeichnung verhindert Missverständnisse beim Händler.

Messunsicherheit realistisch behandeln

Ein Handmessschieber liefert Orientierungswerte, keine vollständige Wareneingangsprüfung. Lack, Galvanik und Schmutz addieren Material; gebrauchte Gewindespitzen können abgeflacht sein. Wiederhole jede kritische Messung an zwei Positionen und runde nicht vorschnell auf die gewünschte Packungsgröße. Liegt ein Wert zwischen zwei Größen, klären Produktdaten oder ein neues Vergleichsteil die Zuordnung.

Die Gewindesteigung moderner Holzschrauben ist häufig variabel oder funktionsoptimiert. Sie lässt sich zwar messen, reicht aber selten für einen herstellerfremden Austausch. Schneidspitze, Fräsrippen und Kopfgeometrie beeinflussen Einschraubmoment und Spaltwirkung. Bei Beschlägen wird daher der ausdrücklich freigegebene Schraubentyp verwendet.

Ordnung im Schraubenlager

Bewahre angebrochene Packungen mit Originaletikett auf. Lose Schrauben werden nach Typ, Maß, Werkstoff und Oberfläche getrennt, nicht nur nach Länge. Eine kleine Schubladenkarte mit Produktnummer und Einsatzort spart später erneutes Messen. Vermischte Restbestände eignen sich höchstens für unkritische Hilfsarbeiten, wenn jedes Teil eindeutig identifiziert wurde.

Schrauben mit Rost, beschädigtem Antrieb, verbogenem Schaft oder stumpfer Spitze werden aussortiert. Das gilt auch dann, wenn ihr Durchmesser noch stimmt. Ein sauberer Lagerbestand ist Teil einer verlässlichen Verbindung.

Bei häufig verwendeten Größen lohnt eine ungeöffnete Referenzpackung, deren Etikett und Inhalt als zuverlässiger Vergleich erhalten bleiben.

Praxisfazit: Miss Holzschrauben in der Reihenfolge Durchmesser, Nennlänge, Gewinde, Schaft, Kopf und Antrieb. Für Möbelbau reicht das oft zur Identifikation. Sobald die Verbindung Lasten sichert, entscheidet das freigegebene System – nicht allein das Messergebnis.

Häufige Fragen

Wo misst man den Durchmesser einer Holzschraube?

Der Nenndurchmesser wird rechtwinklig zur Achse über zwei gegenüberliegenden Gewindespitzen gemessen. Messstellen an Spitze, Schneidkerbe oder Gewindeauslauf sind ungeeignet. Der kleinere Kerndurchmesser im Gewindegrund ist nicht die übliche Verkaufsgröße.

Wird der Kopf bei der Schraubenlänge mitgemessen?

Bei vollständig versenkten Senkköpfen zählt der Kopf zur Nennlänge. Bei aufliegenden Köpfen wie Teller-, Linsen-, Sechskant- oder Zylinderkopf beginnt die Messung an der Kopfunterseite. Beim Linsensenkkopf zählt die gedachte Auflageebene.

Was bedeutet 5 × 60 bei Holzschrauben?

Die erste Zahl bezeichnet normalerweise fünf Millimeter Nenndurchmesser über den Gewindespitzen, die zweite Zahl 60 Millimeter Nennlänge. Kopfform, Antrieb, Gewindeausführung, Werkstoff und Freigabe sind damit noch nicht beschrieben.

Wie misst man die Gewindelänge?

Gemessen wird der Bereich der ausgeformten Gewindegänge. Spitze und Gewindeauslauf werden separat betrachtet, weil sie nicht über die volle Höhe tragen. Bei konstruktiven Holzschrauben gelten die Werte aus Datenblatt oder technischer Bewertung.

Was ist der Unterschied zwischen Voll- und Teilgewinde?

Beim Vollgewinde läuft das Gewinde fast bis unter den Kopf. Eine Teilgewindeschraube besitzt dort einen glatten oder gewindefreien Schaft. Dieser kann das obere Bauteil freigeben, damit der Kopf beide Holzteile zusammenzieht.

Welcher Messschieber eignet sich?

Ein sauberer analoger oder digitaler Messschieber mit 0,1 Millimeter Auflösung reicht für die Identifikation. Vorher Nullpunkt prüfen und die Backen ohne hohen Druck schließen. Für normgerechte Fertigungsprüfung sind geeignete Lehren nötig.

Kann ich eine gemessene Holzschraube einfach ersetzen?

Bei Möbeln oft, wenn sämtliche Maße, Kopf, Antrieb, Werkstoff und Funktion übereinstimmen. Bei tragenden Bauteilen reicht die Geometrie nicht: Zulassung, Kennwerte, Randabstände und Montagevorgaben müssen zum geplanten Einsatz passen.

Wie bestimme ich die richtige Vorbohrung?

Sie hängt von Kerndurchmesser, Holzart, Schraubentyp, Randabstand und Herstellerfreigabe ab. Hartholz oder randnahe Schrauben verlangen häufiger ein Vorbohren. Die verbindliche Größe steht in den Montage- oder Zulassungsunterlagen der Schraube.
