Metrisches Gewinde reparieren: Methoden und Anleitung

Ein metrisches Gewinde reparieren heißt nicht automatisch, es größer nachzuschneiden. Leicht gestauchte erste Gänge lassen sich manchmal mit einem Gewindenachschneider retten. Ausgerissene Flanken brauchen meist einen Draht- oder Buchseneinsatz, damit die ursprüngliche Schraubengröße erhalten bleibt. Vor dem Werkzeug entscheidet die Schadensanalyse: Werkstoff, Restwandstärke, Sacklochtiefe und Belastung geben die Methode vor.

Ein beschädigtes Gewinde kann im Maschinenbau oder im Kfz-Bereich schnell zu Frust führen. Oft sind es Zündkerzengewinde, Ölablassschrauben oder Stehbolzen, die durch zu viel Kraftaufwand oder Verschleiß ausreißen. Doch anstatt das komplette Bauteil teuer auszutauschen, lässt sich ein defektes metrisches Gewinde in den meisten Fällen problemlos und dauerhaft reparieren. Mit den richtigen Werkzeugen wie Gewindebohrern, Schneideisen oder speziellen Drahtgewindeeinsätzen (zum Beispiel Helicoil oder V-Coil) stellen Sie die volle Tragfähigkeit wieder her. Häufig ist das instandgesetzte Gewinde sogar robuster als das Original. In diesem Beitrag erfahren Sie Schritt für Schritt, wie Sie ein metrisches Gewinde fachgerecht reparieren, welche Werkzeuge Sie dafür benötigen und welche Fehler Sie unbedingt vermeiden sollten.

Das Wichtigste in Kürze

• Kosteneffizienz: Die Gewindereparatur spart Zeit und Geld, da ein teurer Bauteilaustausch komplett entfällt.
• Hohe Festigkeit: Durch den Einsatz von Drahtgewindeeinsätzen wird die Belastbarkeit des Gewindes oft sogar deutlich erhöht.
• Vielseitigkeit: Sowohl Innengewinde als auch Außengewinde in diversen Materialien wie Stahl, Aluminium oder Kunststoff können repariert werden.
• Standard-Verfahren: Die Reparatur erfolgt meist in vier simplen Schritten: Aufbohren, Gewindeschneiden, Eindrehen des Einsatzes und Zapfenbrechen.
• Passendes Werkzeug: Für eine erfolgreiche Instandsetzung sind ein abgestimmter Spezialbohrer, ein passender Gewindebohrer und ein Eindrehwerkzeug zwingend erforderlich.

Wie repariert man ein metrisches Gewinde am besten?

Ein defektes metrisches Gewinde reparieren Sie am besten durch den Einsatz eines speziellen Drahtgewindeeinsatzes wie Helicoil. Zuerst wird das beschädigte Gewinde mit einem passenden Spiralbohrer vollständig ausgebohrt. Anschließend schneiden Sie mit dem System-Gewindebohrer ein neues Aufnahmegewinde in das Werkstück. Im dritten Schritt schrauben Sie den Drahtgewindeeinsatz mit dem Einbauwerkzeug ein, bis er bündig sitzt. Zum Schluss brechen Sie den Mitnehmerzapfen mit dem Zapfenbrecher ab, wodurch das Gewinde sofort wieder voll belastbar ist.

Die Ursachen für beschädigte metrische Gewinde

Ein metrisches Gewinde kann durch unterschiedliche Faktoren Schaden nehmen und seine Funktion einbüßen. Häufig liegt die Ursache in einer unsachgemäßen Montage, bei der die Schraube mit einem viel zu hohen Anzugsmoment festgezogen wurde. Ebenso führt das schräge Ansetzen einer Schraube unweigerlich zum sogenannten Fressen oder Ausreißen der sensiblen Gewindegänge. Materialermüdung bei dynamisch beanspruchten Bauteilen ist ein weiterer Grund für den plötzlichen Ausfall einer Schraubverbindung. Auch Korrosion spielt eine wesentliche Rolle, besonders wenn Bauteile dauerhaft der Witterung oder aggressiven Chemikalien ausgesetzt sind. Wenn stark verrostete Schrauben gewaltsam gelöst werden, reißen die Gewindeflanken im Innengewinde oft komplett ab. auch neigen sehr weiche Materialien wie Aluminium oder Magnesium-Legierungen von Natur aus schneller zu Gewindeschäden. Um all diese Probleme zu beheben, hat sich die professionelle Gewindereparatur in der Praxis als unverzichtbare Methode etabliert.

Die richtigen Werkzeuge für die Gewindereparatur

Für die Instandsetzung eines metrischen Gewindes benötigen Sie unbedingt das passende Spezialwerkzeug. Das Herzstück jeder hochwertigen Reparatur ist der Gewindereparatursatz, der alle erforderlichen Komponenten übersichtlich in einem Koffer vereint. Zu den wichtigsten Bestandteilen gehört ein exakt auf das System abgestimmter Spiralbohrer, der das alte Gewinde präzise entfernt. Ein spezieller STI-Gewindebohrer sorgt danach für das exakte Aufnahmegewinde, in welches der Einsatz geschraubt wird. außerdem benötigen Sie ein geeignetes Eindrehwerkzeug, das den Drahtgewindeeinsatz ohne Verkanten sicher in die Bohrung führt. Ein Zapfenbrecher ist unerlässlich, um das Hilfsstück des Einsatzes nach der erfolgreichen Montage sauber abzutrennen. Manche Sets bieten auch kombinierte Bohr- und Schneidwerkzeuge an, welche die Arbeitsschritte effizient zusammenfassen. Achten Sie beim Kauf stets auf hochwertige Industriequalität, um ein präzises und langlebiges Ergebnis zu garantieren.

Schritt 1 und 2: Vorbereitung und Aufbohren des Gewindes

Die sorgfältige Vorbereitung ist der erste und wichtigste Schritt auf dem Weg zu einem perfekten metrischen Gewinde. Bevor Sie mit der Arbeit beginnen, müssen Sie das betroffene Werkstück gründlich reinigen und von Öl, Schmutz oder alten Schraubenresten befreien. Danach prüfen Sie, welche metrische Gewindegröße und Steigung ursprünglich vorhanden war, um den richtigen Reparatursatz auszuwählen. Sobald das Werkzeug bereitliegt, bohren Sie das beschädigte Gewinde mit dem beiliegenden Kernlochbohrer komplett auf. Achten Sie beim Bohren unbedingt darauf, dass der Bohrer absolut senkrecht und zentriert in das Material eindringt. Die Verwendung von etwas Schneidöl oder Kühlschmierstoff erleichtert den Bohrvorgang enorm und schont gleichzeitig Ihr Werkzeug. Späne sollten währenddessen regelmäßig mit Druckluft oder einem Pinsel entfernt werden, um die Sicht nicht zu blockieren. Eine präzise ausgeführte Bohrung ist die absolute Grundvoraussetzung, damit der spätere Gewindeeinsatz perfekten Halt findet.

Schritt 3: Das Aufnahmegewinde fachgerecht schneiden

Nachdem das alte Gewinde vollständig entfernt wurde, muss ein neues, maßgeschneidertes Aufnahmegewinde für den Einsatz geschnitten werden. Hierfür kommt der spezielle System-Gewindebohrer aus Ihrem Reparatursatz zum Einsatz, dessen Maße leicht vom Standardgewinde abweichen. Setzen Sie den Gewindebohrer exakt gerade in das frisch gebohrte Kernloch ein, um einen schiefen Verlauf zu verhindern. Drehen Sie das Werkzeug nun mit leichtem, gleichmäßigem Druck im Uhrzeigersinn in das Werkstück hinein. Bei diesem Vorgang ist der Einsatz von hochwertigem Schneidöl unerlässlich, da es die Reibung reduziert und eine saubere Oberfläche der Gewindeflanken erzeugt. Um die feinen Metallspäne zu brechen und ein Verklemmen zu vermeiden, sollten Sie den Gewindebohrer nach jeder halben Umdrehung kurz zurückdrehen. Sobald die gewünschte Tiefe erreicht ist, drehen Sie den Bohrer vorsichtig komplett heraus. Blasen Sie das fertige Aufnahmegewinde abschließend nochmals gründlich aus, damit keine Späne die anschließende Montage behindern.

Schritt 4: Den Drahtgewindeeinsatz sicher montieren

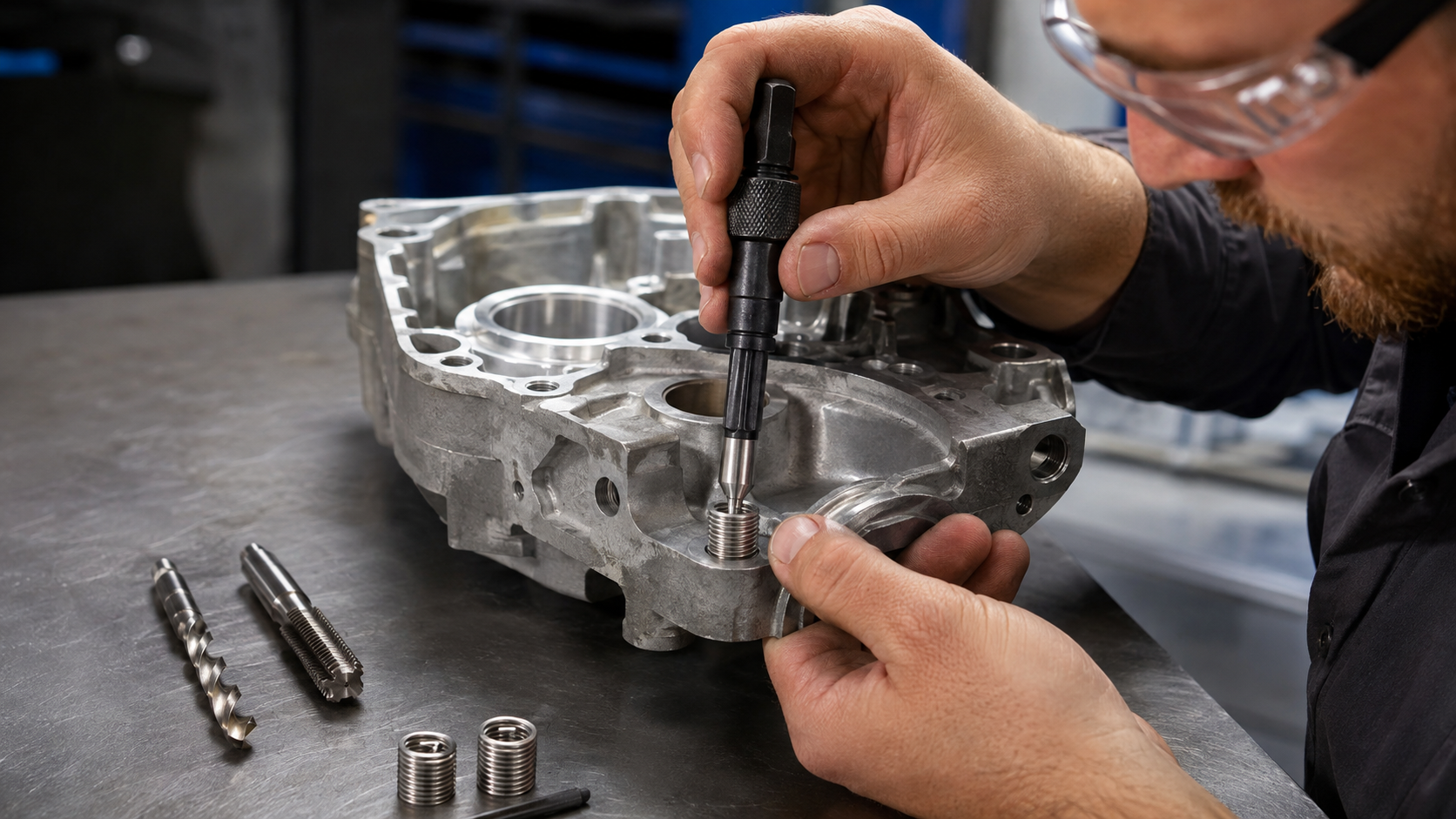

Der Einbau des Drahtgewindeeinsatzes ist der entscheidende Moment, in dem Ihr metrisches Gewinde seine neue Stabilität erhält. Nehmen Sie den flexiblen Einsatz und setzen Sie ihn mit dem Mitnehmerzapfen voran auf das spezielle Eindrehwerkzeug. Führen Sie das Werkzeug nun an das vorbereitete Aufnahmegewinde heran und beginnen Sie behutsam mit dem Eindrehen. Wenden Sie dabei unter keinen Umständen axialen Druck an, da sich der Einsatz sonst verformen oder verhaken könnte. Das Werkzeug zieht sich durch die Drehbewegung fast von selbst in die korrekte Position. Drehen Sie den Einsatz so weit ein, bis der oberste Gewindegang etwa eine viertel bis halbe Umdrehung unterhalb der Werkstückoberfläche liegt. Sollte der Einsatz verkanten, müssen Sie sofort stoppen und ihn vorsichtig wieder herausdrehen, um Schäden zu vermeiden. Sitzt der Einsatz perfekt, nehmen Sie das Eindrehwerkzeug ab und bewundern das nun vollkommen intakte Innengewinde.

Zapfenbrechen und die Vorteile der Gewindepanzerung

Im allerletzten Arbeitsschritt muss lediglich noch der kleine Mitnehmerzapfen am unteren Ende des Einsatzes entfernt werden. Führen Sie dazu den Zapfenbrecher in das Gewinde ein, bis er auf dem quer liegenden Drahtstück aufsitzt. Ein kurzer, kräftiger Schlag mit einem Hammer auf den Zapfenbrecher löst den Zapfen exakt an der dafür vorgesehenen Kerbe. Bei Sacklöchern können Sie den abgebrochenen Zapfen einfach mit einer Spitzzange oder einem Magneten herausholen. Nach diesem Schritt ist Ihr repariertes metrisches Gewinde nicht nur sofort einsatzbereit, sondern bietet auch enorme strukturelle Vorteile. Durch die flexible Bauform des Einsatzes aus Edelstahl entsteht eine sogenannte Gewindepanzerung, die eine perfekte Last- und Spannungsverteilung ermöglicht. Konstruktionsbedingt wird die Kraftübertragung von der Schraube auf das Mutterngewinde optimiert, was die Dauerfestigkeit signifikant erhöht. So wird aus einer lästigen Reparatur letztendlich eine technische Aufwertung Ihres Bauteils, die zukünftige Verschleißschäden effektiv minimiert.

Fazit: Gewindereparatur leicht gemacht

Ein defektes metrisches Gewinde bedeutet längst nicht das Ende für Ihr wertvolles Bauteil. Mit den richtigen Werkzeugen und einer systematischen Vorgehensweise lässt sich der Schaden schnell, kostengünstig und professionell beheben. Der Einsatz von hochwertigen Drahtgewindeeinsätzen sorgt nicht nur für eine perfekte Wiederherstellung, sondern wertet die Verbindung durch eine enorme Belastbarkeitssteigerung sogar auf. Trauen Sie sich an die Gewindereparatur heran und sparen Sie sich den teuren Austausch von Komponenten. Handeln Sie jetzt, besorgen Sie sich den passenden Gewindereparatursatz und machen Sie Ihre Werkstücke wieder voll einsatzfähig!

Welche Reparatur passt zum Schaden?

Schaden	Mögliche Methode	Grenze
Grat oder gestauchter Anfang	Gewindefeile oder Nachschneider	nur intakte tragende Flanken
Verschmutzte Gänge	reinigen und prüfen	kein Material abtragen
Teilweise ausgerissen	Drahtgewindeeinsatz	genügend Wandstärke nötig
Stark beschädigt	massiver Buchseneinsatz	größerer Einbauraum
Riss im Bauteil	konstruktiv bewerten	Gewindeeinsatz allein reicht nicht

Reparaturgewinde ist kein normales M-Gewinde

Der spezielle Gewindebohrer eines Einsatzsystems schneidet ein größeres Aufnahmeprofil. Ein normaler M-Gewindebohrer derselben Nenngröße passt nicht. Der Heli-Coil-Katalog von Stanley Engineered Fastening zeigt metrische Reparatursätze von M3 bis M20 mit jeweils abgestimmtem Bohrer, Spezialgewindebohrer, Montagewerkzeug und Einsatz.

Drahtgewindeeinsatz in sieben Schritten

1. Bauteil ausbauen oder Späne sicher vom System trennen.
2. Altes Gewinde rechtwinklig mit dem Systemmaß aufbohren.
3. Bohrung ansenken, ohne die Auflage unnötig zu schwächen.
4. Aufnahmegewinde mit passendem Systemgewindebohrer schneiden.
5. Späne vollständig entfernen und Gewinde prüfen.
6. Einsatz knapp unter die Oberfläche drehen, nicht zurückdrehen.
7. Mitnehmerzapfen nur nach Systemanweisung brechen und entfernen.

Sackloch richtig planen

Bohrtiefe, nutzbare Einsatzlänge und Anschnitt des Spezialgewindebohrers sind drei verschiedene Maße. Der Einsatz darf nicht auf dem Grund anstehen. Unterhalb muss Platz für Anschnitt, Späne und gegebenenfalls den abgebrochenen Zapfen bleiben. Bei geschlossenen Baugruppen darf kein Fremdteil im Inneren verbleiben.

Nachschneiden kann das Gewinde schwächen

Ein schneidender Standardgewindebohrer entfernt Material. Wenn die Flanken bereits dünn oder plastisch verformt sind, sieht das Gewinde danach sauber aus, trägt aber weniger. Ein Nachschneider richtet und reinigt schonender. Die Schraube als „Reparaturwerkzeug“ zu verwenden ist riskant: Sie kann verkanten, fressen und weitere Flanken herausreißen.

Reparatur prüfen

• Ursprüngliche Gewindegröße und Steigung dokumentieren.
• Einsatzlage und Oberfläche visuell kontrollieren.
• Schraube von Hand über die vorgesehene Länge eindrehen.
• Anzugsmoment nur nach Bauteil- oder Systemvorgabe aufbringen.
• Bei Bremsen, Lenkung, Tragwerken oder Druckteilen Fachvorgabe einholen.

Die Herstellung des Aufnahmegewindes erklärt die Anleitung zum Gewindeformen und Vorbohren; klassische Kernlochmaße stehen in der Vorbohrtabelle für M4 bis M10.

Wann der Austausch besser ist

Zu geringe Randabstände, Risse, Korrosion oder mehrfach erfolglos reparierte Bohrungen können einen Einsatz ausschließen. Ist das Bauteil preiswert und sicherheitsrelevant, ist Ersatz oft die sauberere Lösung. Eine Reparatur stellt ein Gewinde wieder her, heilt aber keinen strukturellen Schaden ringsum.
