NPTF-Gewinde: Maße, Dichtprinzip und sichere Auswahl

NPTF-Gewinde sehen einem gewöhnlichen NPT-Rohrgewinde zum Verwechseln ähnlich. Genau das macht sie in der Praxis heikel. Beide Systeme nutzen ein kegeliges 60-Grad-Profil und dieselben Nenngrößen, doch NPTF kontrolliert Spitzen und Gründe enger. Bei korrekter Paarung entsteht beim Anziehen zusätzlicher Metallkontakt, der den spiralförmigen Leckageweg schließen soll.

Die Kurzform NPTF steht für National Pipe Taper Fuel; die Gewindefamilie wird auch als Dryseal bezeichnet. Sie ist keine pauschale Freigabe, jede Verbindung trocken und beliebig oft zu montieren. Medium, Druck, Werkstoff, Oberflächenzustand, Herstellerangabe und Prüfverfahren bleiben maßgeblich.

NPTF-Gewinde in 30 Sekunden

• Normbasis: ASME B1.20.3 für Dryseal-Rohrgewinde.
• Profil: 60 Grad, kegelig im Verhältnis 1:16 auf dem Durchmesser.
• Dichtidee: kontrollierter Kontakt an Flanken, Spitzen und Gründen reduziert den Spiralweg.
• Nenngröße: entspricht nicht dem direkt gemessenen Außendurchmesser.
• Prüfung: Funktionsmaß mit passenden NPTF-Lehren, nicht nur mit Messschieber.
• Montage: Herstellerwerte für Eingriff, Drehmoment, Schmierung und Dichtmittel befolgen.

Die offizielle ASME-Beschreibung zu B1.20.3 erklärt die konstruktive Änderung: Gründe sind etwas stärker abgeflacht als Spitzen. Beim Verschrauben werden die schärferen Spitzen des Gegenstücks kontrolliert verformt. ASME weist zugleich darauf hin, dass kompatibles Schmier- oder Dichtmittel gegen Fressen und für bestimmte Systeme sinnvoll sein kann.

Wie NPTF gegenüber NPT abdichtet

Bei NPT entsteht der mechanische Sitz vor allem an den Flanken. Fertigungsbedingt kann entlang von Spitze und Grund ein schraubenförmiger Spalt verbleiben; deshalb sieht die Anwendung meist ein geeignetes Dichtmittel vor. NPTF begrenzt diesen Leckagepfad durch definierte Spitzen- und Grundabflachungen. Beim Anziehen kommen die Durchmesserbereiche zusätzlich in Kontakt.

Das funktioniert nur, wenn Innen- und Außengewinde innerhalb der NPTF-Toleranzen liegen, sauber und unbeschädigt sind. Ein beliebiges kegeliges Gegenstück macht daraus keine Dryseal-Verbindung. Kratzer, Grat, Korrosion, Schmutz oder Fressen unterbrechen den Dichtkontakt. Für Hydraulik, Kraftstoff, Kältemittel oder Gas zählt deshalb die Freigabe des gesamten Anschlusses.

Maße richtig lesen

Die Größenangabe 1/4, 3/8 oder 1/2 beschreibt eine historische Rohrnennweite, nicht den Außendurchmesser des Gewindes in Zoll. Wer ein 1/2-NPTF-Außengewinde misst, erhält daher deutlich mehr als 12,7 Millimeter. Zur Identifikation brauchst du mindestens Außendurchmesser, Gangzahl in TPI und Kegeligkeit. Die definitive Zuordnung erfolgt über Zeichnung, Herstellerdaten oder Lehre.

Die Tabelle dient der Vorauswahl, nicht der Fertigungsprüfung. Toleranzdurchmesser, Längen und Lehrenwerte gehören in die gültige Norm oder die Herstellerzeichnung. Wer Gewinde allgemein vermessen möchte, findet ergänzende Grundlagen in unserem Ratgeber zum Vorbohren und Schneiden metrischer Gewinde. Weitere Beiträge bündelt die Kategorie Gewinde bestimmen und bearbeiten.

NPTF sicher bestimmen: ein belastbarer Ablauf

1. Kennzeichnung und Dokumentation prüfen: Typenschild, Stückliste, Zeichnung oder Datenblatt schlagen eine reine Sichtdiagnose.
2. Durchmesser messen: Am Außengewinde an mehreren axialen Positionen messen. Eine erkennbare Änderung spricht für Kegeligkeit.
3. TPI ermitteln: Gewindelehre sauber anlegen. Zähle notfalls die Gänge auf 25,4 Millimetern.
4. Profilfamilie trennen: NPT/NPTF haben 60 Grad; BSPT basiert auf Whitworth-Profil mit 55 Grad. Ähnliche Durchmesser bedeuten keine Kompatibilität.
5. Lehrenprüfung: Für freigaberelevante Teile passende L1- und weitere NPTF-Lehren nach Prüfplan verwenden.

Ein Messschieber kann die Familie eingrenzen, aber keine vollständige Gewindeabnahme liefern. Gerade Dryseal hängt von Form und Lage mehrerer Durchmesser ab. In der Fertigung werden Prüfmittel kalibriert und die Ergebnisse dokumentiert.

Montage: sauber, kontrolliert, nachvollziehbar

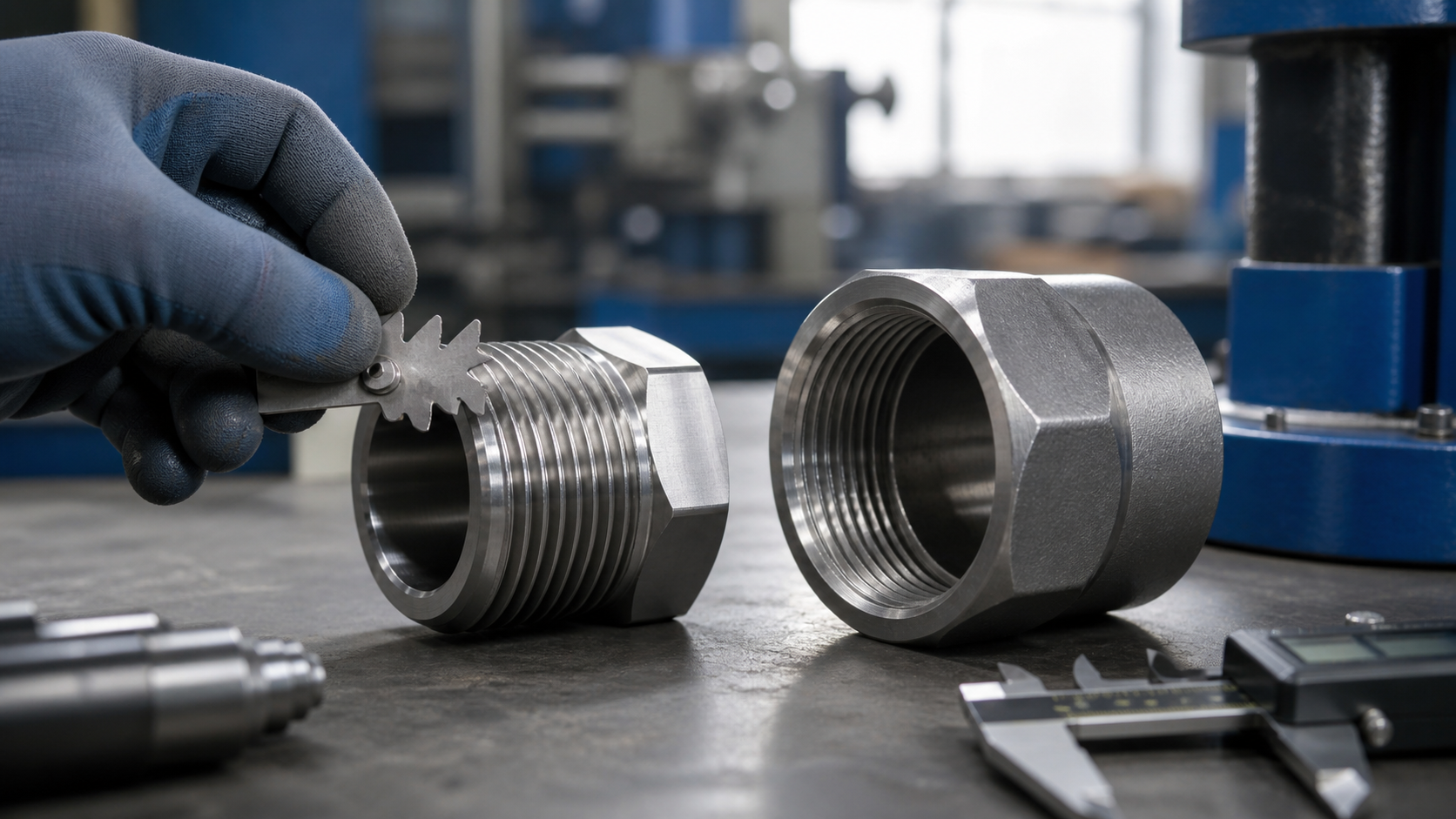

Reinige beide Gewinde fusselfrei und prüfe die ersten Gänge unter gutem Licht. Beschädigte Teile werden nicht „freigeschraubt“. Setze das Fitting von Hand an; mehrere leichte Umdrehungen müssen ohne Werkzeug möglich sein. Frühes Klemmen deutet auf Verkanten, falsche Größe oder eine fremde Gewindefamilie hin.

Danach gilt allein die Montagevorgabe des Komponentenherstellers. Die Zahl handfester Umdrehungen plus Schlüsselumdrehungen ist produktabhängig. Zu wenig Eingriff kann lecken, zu viel Drehmoment verformt den Anschluss, belastet ein Gehäuse und begünstigt Fressen. Edelstahl ist dafür besonders empfindlich; hier kann ein freigegebenes Schmiermittel nötig sein.

Dichtmittel ist eine Systemfrage

„Dryseal“ beschreibt das normgerechte Dichtprinzip. Es verbietet kein Dicht- oder Schmiermittel. ASME nennt kompatible Mittel ausdrücklich als mögliche Hilfe gegen Fressen und für druckdichte Verbindungen in bestimmten Systemen. Entscheidend sind chemische Verträglichkeit, Temperatur, Medium, Sauerstofftauglichkeit und Herstellervorgabe. PTFE-Band kann in empfindlichen Fluidkreisen Partikel eintragen und darf nicht reflexartig eingesetzt werden.

Druckprüfung und Wiederverwendung

Eine optisch saubere Montage beweist keine Dichtheit. Prüfe die Baugruppe mit dem vorgesehenen Verfahren, zulässigem Prüfdruck und sicherem Medium. Druckluft speichert erheblich mehr Energie als eine Flüssigkeit; Prüfungen an sicherheitsrelevanten Anlagen gehören in fachkundige Hände. Beobachte nicht nur den Anschluss, sondern dokumentiere Druck, Zeit, Temperatur und zulässigen Abfall.

Weil die Dryseal-Wirkung auf kontrolliertem Metallkontakt und lokaler Verformung beruht, ist häufiges Lösen und erneutes Anziehen kritisch. Ob Wiederverwendung zulässig ist, entscheidet der Komponentenhersteller. Bei Kraftstoff, Gas, Hydraulik oder Kälteanlagen ist ein Austausch meist die vernünftigere Wahl als eine unsichere Zweitmontage.

Typische Fehlentscheidungen

• NPTF allein anhand der Optik von NPT unterscheiden wollen.
• Nenngröße mit dem gemessenen Außendurchmesser gleichsetzen.
• BSPT und NPTF wegen ähnlicher Größe zusammenschrauben.
• Ein beschädigtes Gewinde mit zusätzlichem Drehmoment „abdichten“.
• Dryseal als generelles Dichtmittelverbot lesen.
• Eine druckführende Verbindung ohne dokumentierte Prüfung in Betrieb nehmen.

Werkstoffpaarungen und Fressen

NPTF aus Edelstahl auf Edelstahl verlangt besondere Sorgfalt. Unter hoher Flächenpressung können die Oberflächen kaltverschweißen; das Gewinde frisst und lässt sich weder kontrolliert weiterdrehen noch zerstörungsfrei lösen. Saubere Teile, langsames Ansetzen, passende Werkstoffkombination und ein ausdrücklich freigegebenes Schmiermittel reduzieren das Risiko. Ein bereits rau laufendes Gewinde wird nicht mit einer Verlängerung überfahren.

Messing, Stahl, Aluminium und Kunststoffe verhalten sich anders. Ein hartes Stahl-Außengewinde kann ein weiches Aluminium-Innengewinde überlasten. Kunststoffgehäuse reagieren auf radiale Spreizkräfte und Temperaturwechsel. Die schwächere Komponente bestimmt daher das Montagefenster. Das Datenblatt des Fittings allein genügt nicht; auch der Anschlussblock muss die Paarung und das Moment freigeben.

Vier Fragen vor der Bestellung

1. Ist die Anschlussbezeichnung ausdrücklich NPTF und nicht nur NPT?
2. Sind Werkstoff und Oberflächenbehandlung für Medium und Temperatur geeignet?
3. Welche Lehre und welches Prüfintervall verlangt der Qualitätsplan?
4. Ist die Verbindung für Demontage vorgesehen oder als einmaliger Dichtsitz geplant?

Diese Angaben gehören auf Zeichnung und Stückliste. Fehlt die Endung F, kann der Einkauf ein optisch ähnliches NPT-Teil liefern. In der Wareneingangsprüfung sollten Kennzeichnung, Zertifikat und Lehrenstatus zusammenpassen. Das verhindert, dass eine vermeintlich kleine Gewindedifferenz erst beim Drucktest auffällt.

Bei Serienmontage lohnt ein Musteraufbau mit dokumentiertem Handanzug, Werkzeugweg und Drucktest. Er macht Abweichungen sichtbar, bevor viele Bauteile verarbeitet sind. Änderungen an Lieferant, Beschichtung oder Schmierung erfordern eine neue Bewertung, weil sie Reibung und Dichtsitz beeinflussen können.

Praxisfazit: NPTF liefert unter kontrollierten Bedingungen einen sehr wirksamen metallischen Dichtsitz. Sicher wird die Verbindung erst durch eindeutig passende Gewinde, unbeschädigte Oberflächen, produktspezifische Montage und eine geeignete Dichtheitsprüfung.

Häufige Fragen

Wofür steht NPTF?

NPTF bedeutet National Pipe Taper Fuel. Es gehört zur Dryseal-Familie nach ASME B1.20.3. Das kegelige 60-Grad-Rohrgewinde besitzt kontrollierte Spitzen und Gründe, damit beim Anziehen zusätzlicher Metallkontakt entsteht.

Was ist der Unterschied zwischen NPT und NPTF?

Grundform und Kegel sind ähnlich. NPTF kontrolliert Spitzen und Gründe enger, um den spiralförmigen Leckagepfad metallisch zu schließen. NPT wird in der Praxis meist mit geeignetem Dichtmittel montiert; NPTF verlangt eine spezifische Lehrenprüfung.

Braucht ein NPTF-Gewinde Dichtmittel?

Das Normziel ist ein druckdichter Sitz ohne Dichtmasse. Ein kompatibles Schmier- oder Dichtmittel kann laut ASME dennoch sinnvoll sein, etwa gegen Fressen oder nach Systemvorgabe. Maßgeblich sind Medium, Werkstoff und Herstellerfreigabe.

Kann NPTF mit NPT verschraubt werden?

Geometrisch kann eine Paarung häufig greifen, doch daraus folgt keine normgerecht geprüfte Dryseal-Verbindung. Für einen freigegebenen Anschluss müssen Gewindeform, Toleranz, Lehre und Komponentenfreigabe zusammenpassen. Mischpaarungen sind nur nach dokumentierter Herstellerfreigabe vertretbar.

Welchen Flankenwinkel hat NPTF?

NPTF nutzt einen Flankenwinkel von 60 Grad. Das unterscheidet die Familie vom Whitworth-basierten BSP-Rohrgewinde mit 55 Grad. Der ähnliche Außendurchmesser einzelner Größen macht beide Systeme nicht austauschbar.

Wie groß ist der Kegel bei NPTF?

Der Kegel beträgt 1:16 auf dem Durchmesser, entsprechend 3/4 Zoll Durchmesseränderung pro Fuß axialer Länge. Zur Identifikation reicht dieser Wert allein nicht; TPI, Nenngröße und NPTF-Lehren gehören ebenfalls dazu.

Wie prüft man ein NPTF-Gewinde?

In der Werkstatt grenzt man Größe und TPI mit Messschieber und Gewindelehre ein. Die normgerechte Abnahme erfolgt mit passenden, kalibrierten NPTF-Grenzlehren nach Prüfplan. Eine NPT-Lehre ersetzt diese Prüfung nicht vollständig.

Darf eine NPTF-Verbindung wiederverwendet werden?

Nur wenn Hersteller und Anwendung das zulassen. Beim ersten Anziehen kann sich der metallische Dichtsitz lokal verformen; Demontage, Kratzer oder Fressen verschlechtern ihn. In sicherheitskritischen Fluidanlagen ist ein neues freigegebenes Bauteil meist die sichere Wahl.
