Zollgewinde verstehen: UNC, UNF und Rohrgewinde

„Ein halbes Zollgewinde“ ist keine eindeutige Bestellung. Gemeint sein kann eine 1/2-Zoll-Schraube mit Unified-Gewinde, ein britisches Rohrgewinde G 1/2 oder ein amerikanisches 1/2 NPT. Diese Teile unterscheiden sich in Durchmesser, Steigung, Profil und Dichtprinzip. Manche lassen sich anfangs sogar ineinanderdrehen – und sind trotzdem falsch gepaart.

Die sichere Bestimmung folgt immer demselben Muster: Funktion klären, Außendurchmesser messen, Gewindegänge pro Zoll bestimmen, Profilwinkel und Kegeligkeit prüfen. Erst die Kombination ergibt die Gewindeart.

Zollgewinde in Kürze

• TPI: Threads per Inch, also Gewindegänge auf 25,4 Millimetern.
• UNC: Unified Coarse, grobe Steigungsreihe für Befestigungsschrauben.
• UNF: Unified Fine, feinere Steigungsreihe bei gleichem Nenndurchmesser.
• BSW/BSF: britische Whitworth-Schraubgewinde mit 55-Grad-Profil.
• BSP: Whitworth-Rohrgewinde, zylindrisch als G oder kegelig als R.
• NPT: amerikanisches kegeliges Rohrgewinde mit 60 Grad.

Die ISO 68-2:2023 definiert Grund- und Auslegungsprofile für UN- und UNR-Zollschraubgewinde. Grundmaße behandelt ISO 725. Rohrgewinde folgen anderen Standards: NPT wird in ASME B1.20.1 beschrieben und darf nicht aus einer UNC- oder UNF-Tabelle abgeleitet werden.

UNC und UNF: Befestigungsgewinde mit 60 Grad

Unified-Gewinde benennen zuerst den Nenndurchmesser, dann die Gangzahl und die Reihe. „1/4-20 UNC“ bedeutet 1/4 Zoll Nenndurchmesser, 20 Gänge pro Zoll und grobe Reihe. „1/4-28 UNF“ hat denselben Nenndurchmesser, aber 28 TPI. Die Muttern sind nicht austauschbar.

UNC ist toleranter gegen Schmutz und lässt sich schneller montieren. UNF bietet mehr Gänge pro Eingriffslänge und eine feinere axiale Verstellung. Daraus folgt keine allgemeine Aussage, UNF sei immer „stärker“. Tragfähigkeit und Anzug hängen auch von Werkstoff, Festigkeitsklasse, Einschraublänge, Mutter, Oberfläche und Lastfall ab.

Whitworth, BSP und amerikanische Rohrgewinde

Whitworth-Profile besitzen 55 Grad und gerundete Spitzen sowie Gründe. BSW ist die grobe britische Schraubgewindereihe, BSF die feinere. BSP nutzt das Whitworth-Profil für Rohrverbindungen. Das zylindrische BSPP wird meist mit G, das kegelige BSPT-Außengewinde mit R bezeichnet.

NPT hat dagegen 60 Grad und ist kegelig. Es dichtet im Gewindeeingriff mit geeignetem Dichtmittel. NPTF gehört zur Dryseal-Familie mit enger kontrollierten Spitzen und Gründen. Details zu Maßen und Montage stehen in unserem Ratgeber NPT-Gewinde bestimmen und abdichten. Die gesamte Themenübersicht findest du unter Gewinde messen, schneiden und auswählen.

Warum ein Zoll beim Rohrgewinde nicht 25,4 Millimeter misst

Bei Befestigungsschrauben liegt der Nenndurchmesser einer 1/2-Zoll-Schraube tatsächlich nahe 12,7 Millimetern. Bei Rohrgewinden bezeichnet 1/2 Zoll eine historische lichte Rohrweite. Mit zunehmender Wanddicke wuchs der Außendurchmesser, während die Nennbezeichnung blieb. Deshalb misst ein G-1/2-Außengewinde grob 21 Millimeter; 1/2 NPT liegt in einer ähnlichen Größenordnung, aber mit anderem Profil und anderer Steigung.

Diese Nähe ist tückisch. Eine Mutterprobe ist kein Prüfverfahren. Wer ein Rohrgewinde mit Gewalt in ein fremdes Gegenstück dreht, kann die ersten Gänge plastisch verformen. Danach lässt sich oft selbst das richtige Fitting nicht mehr sicher montieren.

Zollgewinde bestimmen: Werkstattverfahren

1. Bauteilfunktion klären

Eine Schraube mit Mutter ist meist ein Befestigungsgewinde. Ein hohler Anschluss an Ventil, Pumpe oder Leitung spricht für Rohrgewinde. Ausnahmen gibt es, doch die Funktion reduziert die Kandidaten sofort.

2. Durchmesser messen

Miss am Außengewinde quer über unbeschädigte Flankenspitzen. Bei Innengewinden ist die Messung schwieriger; passende Lehrdorne oder bekannte Gegenstücke sind aussagekräftiger. Notiere Millimeter und Zoll, statt im Kopf zu runden.

3. TPI ermitteln

Lege eine Zoll-Gewindelehre über mehrere Gänge. Sie muss ohne Lichtspalt passen. Ohne Lehre misst du die Länge von zehn Gängen und rechnest auf 25,4 Millimeter um. Ein einzelner Gang ist für eine genaue Aussage zu kurz.

4. Profilwinkel und Kegel prüfen

Unified und NPT haben 60 Grad; Whitworth und BSP 55 Grad. Miss den Außendurchmesser eines Rohrgewindes an zwei axial getrennten Stellen. Eine Änderung weist auf ein kegeliges Gewinde hin. Nutze bei sicherheitsrelevanten Teilen kalibrierte Grenzlehren.

5. Bezeichnung vollständig notieren

„3/8 Zoll“ reicht nicht. Eine brauchbare Dokumentation lautet etwa 3/8-16 UNC, 3/8-24 UNF, G 3/8 oder 3/8 NPT. Ergänze Toleranzklasse, Drehrichtung und Werkstoff, wenn Ersatzteile beschafft werden.

TPI in Millimeter-Steigung umrechnen

Die rechnerische Steigung ergibt sich aus 25,4 geteilt durch TPI. 20 TPI entsprechen 1,27 Millimetern, 28 TPI rund 0,907 Millimetern. Der Wert hilft beim Vergleichen, macht aus einem Zollgewinde aber kein metrisches Gewinde. Profil, Durchmesser und Toleranzen bleiben verschieden.

Werkzeug: Zollschlüssel ist nicht optional

Ein metrischer Schlüssel wirkt manchmal passend, liegt aber nur an zwei Kanten an. Unter Last rundet er Schraubenköpfe oder Muttern ab. Verwende Nüsse, Maul- und Ringschlüssel in der korrekten Zollweite. Sechskantschlüssel gibt es ebenfalls metrisch und zöllig; schon kleine Abweichungen beschädigen Innensechskante dauerhaft.

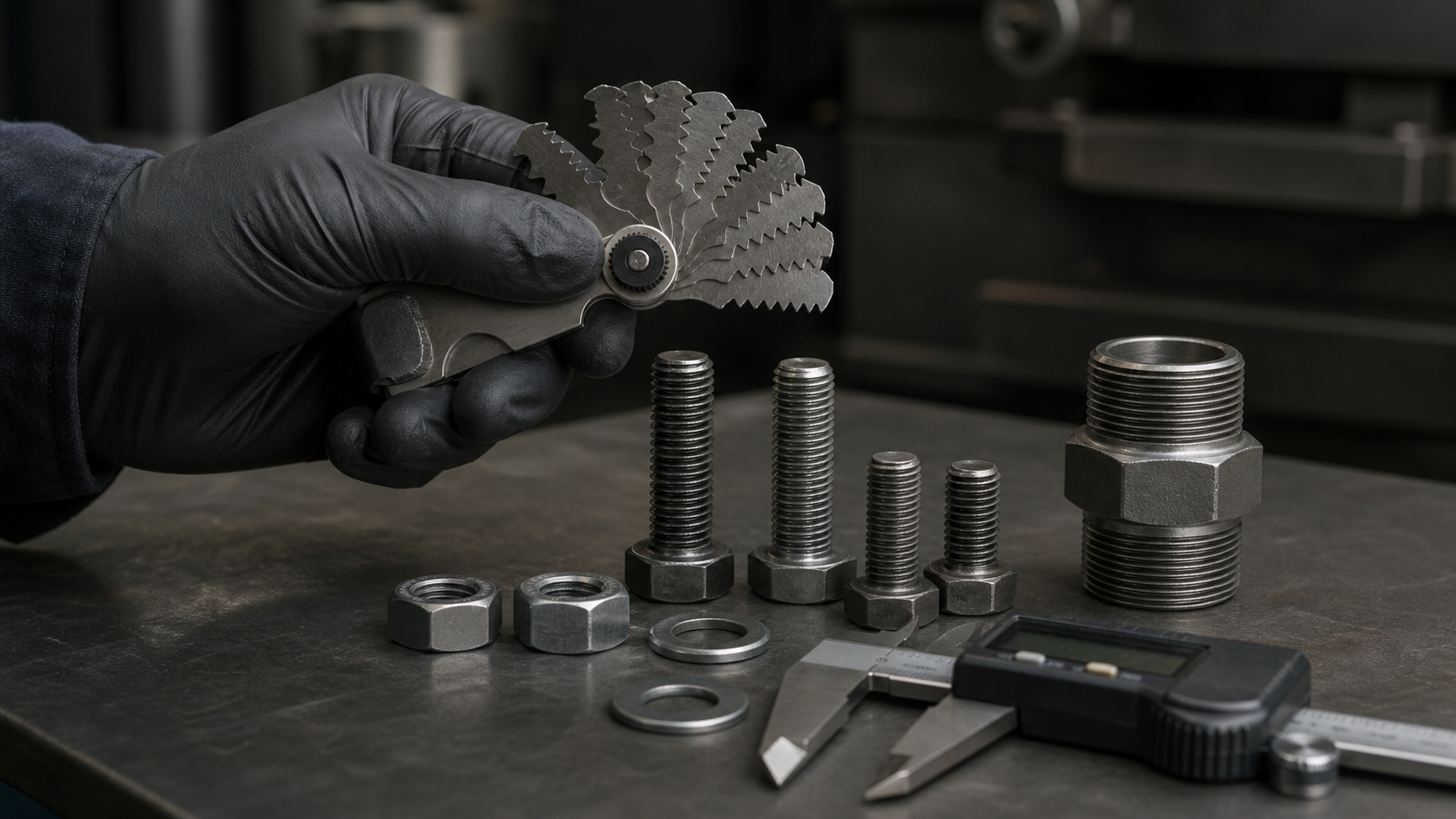

Für die Identifikation gehören Messschieber, Gewindelehre für 55 und 60 Grad, gute Beleuchtung und eine Referenztabelle in die Schublade. Schneideisen und Gewindebohrer müssen exakt zur Reihe passen. Ein 1/4-20-UNC-Bohrer schneidet kein 1/4-28-UNF-Gewinde.

Anziehen und Tragfähigkeit

Drehmomente dürfen nicht allein aus dem Durchmesser übernommen werden. Sie hängen von Gewindereihe, Festigkeitsklasse, Werkstoffpaarung, Schmierung, Beschichtung und gewünschter Vorspannung ab. Eine geölte Schraube erzeugt bei gleichem Drehmoment oft deutlich mehr Vorspannung als eine trockene. Nutze Hersteller- oder Konstruktionswerte.

Bei Rohrgewinden geht es nicht um Schraubenvorspannung, sondern um kontrollierten Eingriff und Dichtheit. Ein Rohrfitting wird deshalb nicht nach einer UNC-Drehmomenttabelle angezogen. Zu viel Kraft kann dünnwandige Gehäuse oder Gussanschlüsse aufspreizen.

Fehler, die in der Praxis teuer werden

• Nur den Außendurchmesser messen und TPI ignorieren.
• UNC und UNF mit derselben Mutter testen.
• BSP und NPT trotz unterschiedlichem Profil kombinieren.
• Rohrnennweite direkt in 25,4 Millimeter umrechnen.
• Metrisches Werkzeug an zölligen Köpfen verwenden.
• Drehmoment ohne Festigkeitsklasse und Schmierzustand übernehmen.

Linksgewinde, Mehrgängigkeit und Toleranzklasse

Die meisten Zollgewinde sind rechtsgängig: Im Uhrzeigersinn werden sie angezogen. Linksgewinde tragen eine entsprechende Kennzeichnung und kommen dort vor, wo Drehrichtung oder Verwechslung eine Rolle spielen. Ein Linksgewinde lässt sich nicht durch kräftiges Drehen mit einer normalen Mutter prüfen; schon der Versuch kann den Gewindeanfang beschädigen.

Mehrgängige Gewinde besitzen zwei oder mehr parallel laufende Gewindegänge. Sie erzeugen pro Umdrehung einen größeren Vorschub als die sichtbare Teilung vermuten lässt und sind bei gewöhnlichen UNC- oder UNF-Befestigungen unüblich. Wenn eine Spindel auffällig viel axialen Weg pro Umdrehung macht, muss neben der TPI-Zahl auch die Gangzahl geklärt werden.

Zu einer vollständigen Unified-Bezeichnung gehört die Toleranzklasse, beispielsweise 2A für ein Außengewinde oder 2B für ein Innengewinde. Die Zahl kennzeichnet die Passungsstufe, der Buchstabe Außen- oder Innengewinde. Für den Ersatz einer Standardschraube reicht häufig die vorhandene Dokumentation; in der Fertigung bestimmt die Klasse jedoch Grenzmaße und Lehren.

Kernloch und Reparatur

Das Kernloch eines UNC- oder UNF-Innengewindes richtet sich nach Nenndurchmesser, TPI, gewünschtem Gewindeanteil und Werkstoff. Eine pauschale Umrechnung aus einer metrischen Tabelle ist falsch. Zu klein gebohrt steigt das Schneidmoment und der Gewindebohrer kann brechen; zu groß gebohrt sinkt die tragende Flankenhöhe. Nutze eine Tabelle für genau die bezeichnete Gewindereihe und den konkreten Prozess.

Beschädigte Gewinde werden nicht automatisch auf die nächste metrische Größe „nachgeschnitten“. Gewindeeinsätze können die ursprüngliche Zollgröße erhalten, verlangen aber ein definiertes Reparatursystem, ausreichend Wandstärke und passende Montagewerkzeuge. Bei hoch belasteten, druckführenden oder sicherheitsrelevanten Bauteilen entscheidet Konstruktion oder Hersteller über die zulässige Reparatur.

Beschaffung ohne Rückfragen

Notiere bei einer Schraube mindestens Nenndurchmesser, TPI, Reihe, Länge unter Kopf, Kopf- und Antriebsform, Festigkeitsangabe, Werkstoff und Oberfläche. Bei Rohranschlüssen kommen Innen- oder Außengewinde, NPT/BSP-Familie, Druckstufe, Medium und Dichtkonzept hinzu. Eine Beispielangabe wie „1/4-20 UNC × 1 in, Innensechskant, Edelstahl“ ist deutlich belastbarer als „kleine Zollschraube“.

Bewahre ein ausgebautes, unbeschädigtes Muster getrennt und beschriftet auf. Lose Teile in einer gemeinsamen Schale führen schnell zu Mischbeständen. Für Wartungsbetriebe lohnt eine einfache Prüfkarten-Logik: erst Funktion, dann Durchmesser, dann TPI, Profil und Kegel. So bleibt die Identifikation reproduzierbar, auch wenn ein anderer Mitarbeiter das Ersatzteil bestellt.

Korrosion und galvanische Paarung

Zöllige Ersatzteile werden oft aus einem anderen Markt oder Werkstoff beschafft. Edelstahl, verzinkter Stahl, Aluminium und Messing bilden in feuchter Umgebung galvanische Paare. Eine passende Gewindegeometrie garantiert daher noch keine dauerhafte Verbindung. Werkstoffverträglichkeit, Beschichtung und Umgebung gehören zur Auswahl.

Korrodierte Schrauben werden nicht anhand der Rostfarbe einer Festigkeitsklasse zugeordnet. Wenn Kennzeichnung oder Dokumentation fehlt, ist ein neues, spezifiziertes Verbindungselement die sichere Lösung. Schmierstoffe und Montagepasten verändern Reibung; sie dürfen nicht ohne angepassten Drehmomentwert verwendet werden.

Praxisfazit: Eine vollständige Gewindebezeichnung ist wie eine Adresse: Fehlt ein Teil, landet das Ersatzteil leicht am falschen Ort. Durchmesser, TPI, Profil, Form und Funktion führen zuverlässig zur richtigen Familie – ohne beschädigte Flanken und riskante Mischverbindungen.

Häufige Fragen

Was ist der Unterschied zwischen UNC und UNF?

Beide sind zylindrische Unified-Befestigungsgewinde mit 60 Grad Profil. UNC hat bei gleichem Durchmesser weniger Gänge pro Zoll und damit eine gröbere Steigung; UNF besitzt mehr TPI. Schraube und Mutter müssen dieselbe Reihe haben.

Wie misst man die Steigung eines Zollgewindes?

Mit einer Zoll-Gewindelehre wird die passende TPI-Zahl über mehrere Gänge gesucht. Ohne Lehre misst man die Länge mehrerer Gänge und rechnet auf 25,4 Millimeter um. Profil und Durchmesser müssen separat bestimmt werden.

Was bedeutet TPI?

TPI steht für Threads per Inch, also Gewindegänge pro Zoll. Eine Angabe von 20 TPI entspricht rechnerisch 1,27 Millimetern axialer Steigung. TPI allein identifiziert die Gewindeart nicht vollständig.

Ist ein 1/2-Zoll-Rohrgewinde 12,7 Millimeter groß?

Nein. Die Rohrgewindeangabe ist eine historische Nennweite. G 1/2 und 1/2 NPT messen außen ungefähr 21 Millimeter, unterscheiden sich aber in Profil, Steigung und Form. Sie sind deshalb nicht austauschbar.

Sind BSP und NPT kompatibel?

Nein. BSP nutzt ein Whitworth-Profil mit 55 Grad, NPT ein 60-Grad-Profil. Ähnliche Durchmesser können einen kurzen Eingriff erlauben, doch die Flanken tragen nicht korrekt. Für eine sichere Verbindung ist ein geeigneter Adapter nötig.

Kann ich metrische Schlüssel für Zollschrauben verwenden?

Nur wenn die Schlüsselweite exakt übereinstimmt, was selten der Fall ist. Ein scheinbar passender metrischer Schlüssel kann unter Last abrutschen und Kanten runden. Verwende die passende zöllige Nuss oder den richtigen Zollschlüssel.

Wie rechne ich TPI in Millimeter um?

Teile 25,4 durch die TPI-Zahl. Bei 20 TPI ergibt sich 1,27 Millimeter, bei 28 TPI rund 0,907 Millimeter. Das ist nur die rechnerische Steigung und keine Freigabe für metrische Gegenstücke.

Woran erkenne ich ein kegeliges Rohrgewinde?

Miss den Außendurchmesser an zwei axial getrennten Stellen. Ändert er sich, spricht das für Kegeligkeit. Danach werden TPI und Profilwinkel geprüft: NPT hat 60 Grad, BSPT 55 Grad. Dokumentation oder Grenzlehre bestätigt das Ergebnis.
