Außengewinde schneiden: Anleitung mit Schneideisen

Ein Außengewinde von Hand gelingt, wenn Rohdurchmesser, Fase, Schneideisen und Führung zusammenpassen. Die häufigsten Fehler entstehen in den ersten Umdrehungen: Das Werkzeug sitzt schief, der Bolzen ist zu dick oder es fehlt geeigneter Schneidstoff.

Diese Anleitung behandelt metrische Regelgewinde mit rundem Schneideisen. Rohrgewinde, hochfeste Bolzen und sicherheitsrelevante Bauteile verlangen eigene Werkzeuge und Spezifikationen.

Das Wichtigste in Kürze

• Für ein sauberes Außengewinde benötigen Sie ein Schneideisen, einen passenden Halter und hochwertiges Schneidöl.
• Der Bolzendurchmesser muss stets minimal kleiner sein als das gewünschte Nennmaß des Gewindes.
• Eine saubere Fase am Werkstückende erleichtert das gerade Ansetzen des Schneideisens enorm.
• Brechen Sie die Späne regelmäßig, indem Sie das Werkzeug nach jeder vollen Umdrehung eine halbe Umdrehung zurückdrehen.
• Die stetige Schmierung mit Schneidöl verhindert Überhitzung, schont das Werkzeug und sorgt für eine glatte Gewindeoberfläche.

Was braucht man, um ein Außengewinde zu schneiden?

Um ein Außengewinde korrekt zu schneiden, benötigen Sie ein Schneideisen in der passenden Größe, einen dazugehörigen Schneideisenhalter und einen stabilen Schraubstock zur Fixierung des Werkstücks. Zusätzlich sind eine Feile zum Anbringen der Fase am Bolzen sowie Schneidöl für die notwendige Schmierung und Kühlung während des Schneidvorgangs unerlässlich.

Die richtige Vorbereitung des Werkstücks und Bolzens

Bevor Sie mit dem eigentlichen Gewindeschneiden beginnen, ist die sorgfältige Vorbereitung des Werkstücks von entscheidender Bedeutung. Der Bolzen, auf den das Außengewinde geschnitten werden soll, muss exakt auf den passenden Durchmesser abgedreht oder gefeilt sein. Als eiserne Faustregel gilt hierbei, dass der Bolzendurchmesser immer minimal kleiner als das Nennmaß des Gewindes sein sollte. Bei einem M10-Gewinde empfiehlt sich beispielsweise ein Vorarbeitsdurchmesser von etwa 9,8 bis 9,9 Millimetern. Ist der Bolzen zu dick, lässt sich das Schneideisen nur mit extremer Kraftanstrengung aufdrehen, was zu unsauberen Flanken führt. Auch steigt die Gefahr, dass das Werkzeug im Prozess verkantet oder sogar abbricht. Eine präzise Vorarbeit bildet somit das unverzichtbare Fundament für ein qualitativ hochwertiges Gewinde. Nehmen Sie sich für diesen Schritt ausreichend Zeit und prüfen Sie das Maß mit einem Messschieber nach.

Die Bedeutung der Fase am Werkstückende

Nachdem der richtige Durchmesser erreicht ist, müssen Sie zwingend eine Fase am Ende des Bolzens anbringen. Diese Abschrägung der Kante dient als eine Art Führungstrichter für das Schneideisen beim ersten Ansetzen. Ohne eine solche Fase ist es nahezu unmöglich, das Werkzeug exakt im rechten Winkel auf das Material zu drücken. Sie können diese Abschrägung ganz klassisch mit einer feinen Handfeile oder komfortabel mit einer Schleifmaschine erzeugen. Achten Sie darauf, dass der Winkel der Fase in etwa 45 Grad beträgt und gleichmäßig um den gesamten Umfang verläuft. Die Länge der Fase sollte minimal größer sein als die Tiefe des zu schneidenden Gewindegangs. Sobald das Schneideisen auf dieser Schräge aufsitzt, greifen die ersten Schneiden deutlich sanfter in das volle Material ein. Das Risiko eines schiefen Gewindeansatzes wird durch diese einfache, aber effektive Maßnahme drastisch minimiert.

Das Schneideisen korrekt in den Halter einsetzen

Ein sicherer Sitz des Schneideisens im Halter ist für die Kraftübertragung und die Präzision des Schnitts absolut notwendig. Das Schneideisen verfügt über mehrere kleine Vertiefungen an seinem äußeren Rand, die zur Arretierung dienen. Legen Sie das Schneideisen so in den Halter ein, dass die offene V-Nut exakt auf der mittleren Einstellschraube des Halters positioniert ist. Die Beschriftung des Schneideisens sollte dabei nach oben zeigen, damit Sie diese beim Schneiden lesen können. Ziehen Sie nun die äußeren Halteschrauben mit einem passenden Schraubendreher fest an, damit sich das Werkzeug keinen Millimeter mehr bewegen kann. Erst wenn das Schneideisen spielfrei im Halter ruht, können Sie die Drehbewegung sauber und ohne Verkanten auf das Werkstück übertragen. Kontrollieren Sie den festen Sitz vor jedem neuen Arbeitsgang, da sich die Schrauben durch Vibrationen lösen können. Ein wackelndes Schneideisen führt unweigerlich zu ungleichmäßigen und unbrauchbaren Gewindeflanken.

Der richtige Einsatz von Schneidöl

Beim Schneiden eines Außengewindes entstehen durch die massive Reibung sehr hohe Temperaturen und starke mechanische Belastungen. Um den Verschleiß am Werkzeug zu minimieren und ein perfektes Schnittbild zu erzielen, ist der großzügige Einsatz von Schneidöl unabdingbar. Das Öl verringert die Reibung zwischen den Schneidkanten des Eisens und dem Werkstück erheblich. Tragen Sie bereits vor dem ersten Ansetzen einige Tropfen des Schmiermittels direkt auf den Bolzen und das Schneideisen auf. Auch während des Schneidvorgangs sollten Sie kontinuierlich nachölen, sobald das Material trocken wirkt. Die Kühlwirkung des Öls verhindert auch, dass sich das Metall durch Überhitzung verzieht oder die Werkzeugschneiden ausglühen. Bei der Bearbeitung von weicheren Materialien wie Aluminium können Sie alternativ auch speziellen Schneidspiritus verwenden. Eine gute Schmierung garantiert am Ende ein spiegelglattes Gewinde, auf dem sich die Mutter später spielfrei und leichtgängig drehen lässt.

Das Ansetzen und der eigentliche Schneidvorgang

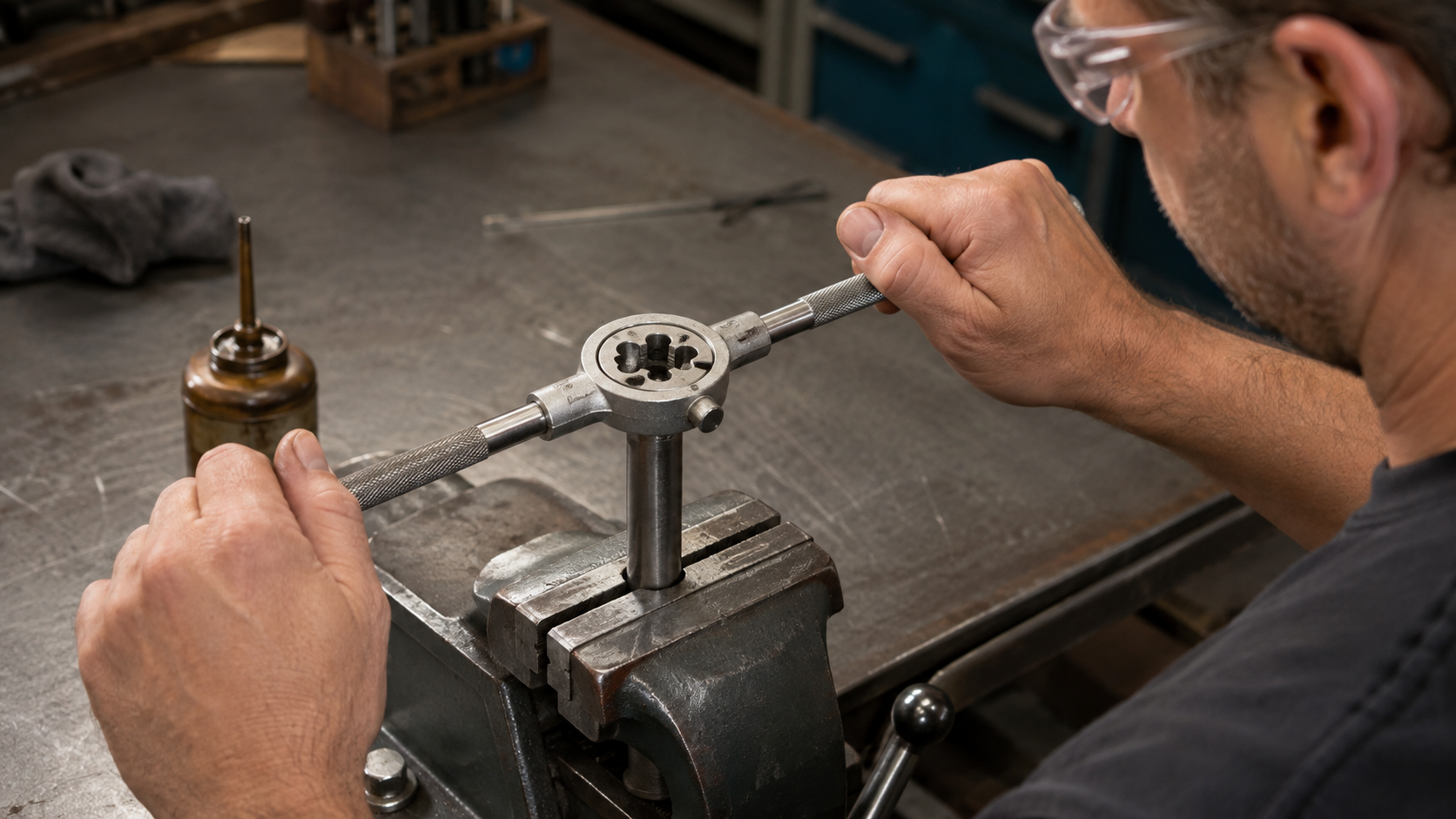

Der kritischste Moment beim Schneiden eines Außengewindes ist das erste Ansetzen des Werkzeugs auf dem Bolzen. Fassen Sie den Schneideisenhalter mit beiden Händen an den äußeren Griffen und setzen Sie ihn waagerecht auf die gefeilte Fase auf. Drücken Sie das Werkzeug nun mit gleichmäßigem, aber bestimmten Druck von oben nach unten, während Sie es im Uhrzeigersinn drehen. Es ist von enormer Wichtigkeit, dass das Schneideisen in dieser Phase exakt im rechten Winkel zur Längsachse des Bolzens steht. Sobald das Werkzeug nach etwa ein bis zwei Umdrehungen im Material greift, übernimmt es die Führung von selbst. Ab diesem Punkt müssen Sie keinen starken Druck mehr von oben ausüben, sondern nur noch die Drehbewegung aufrechterhalten. Achten Sie stets darauf, dass Sie gleichmäßig drehen und den Halter nicht durch einseitige Krafteinwirkung aus der Achse kippen. Sollte sich das Schneideisen schief anfressen, drehen Sie es sofort zurück und korrigieren Sie den Ansatz.

Das Spanbrechen für ein sauberes Ergebnis

Beim Abtragen des Metalls entstehen unweigerlich Späne, die aus dem Schneidbereich abtransportiert werden müssen. Wenn sich diese Späne in den Hohlräumen des Schneideisens stauen, können sie das frisch geschnittene Gewinde zerkratzen oder das Werkzeug blockieren. Aus diesem Grund ist das regelmäßige Spanbrechen eine der wichtigsten Techniken beim manuellen Gewindeschneiden. Die etablierte Regel besagt, dass Sie nach jeder vollen Umdrehung im Uhrzeigersinn das Werkzeug um eine halbe Drehung gegen den Uhrzeigersinn zurückdrehen müssen. Bei dieser Rückwärtsdrehung brechen die entstandenen Metallspäne hörbar ab und fallen durch die Spanlöcher des Schneideisens nach unten heraus. Dieser Vorgang reduziert auch den Kraftaufwand und verhindert ein Festfressen des Werkzeugs auf dem Bolzen. Setzen Sie diese Rhythmik fort, bis Sie die gewünschte Gewindelänge vollständig erreicht haben. Im Anschluss drehen Sie das Schneideisen vorsichtig vom Bolzen ab und reinigen das fertige Außengewinde mit einer Bürste von restlichen Spänen.

Werkzeug und Vorbereitung

• passendes HSS-Schneideisen und Schneideisenhalter
• Messschieber, Feile und Anfaswerkzeug
• stabiler Schraubstock mit Schon- oder Prismenbacken
• zum Werkstoff passender Schneidstoff
• Schutzbrille, Bürste und Gewindelehre

Die Hoffmann Group beschreibt Spanräume, Führung, rechtwinkligen Ansatz und Schmierung als zentrale Merkmale. Schneideisen besitzen eine Anschnittseite; Kennzeichnung oder größere Anschnittfase weist in der Regel zum Werkstück.

Rohdurchmesser und Fase

Der Bolzen wird nicht blind auf exakt Nennmaß vorbereitet. Je nach Werkstoff, Gewinde und Werkzeug liegt ein geeigneter Ausgangsdurchmesser geringfügig darunter. Die verbindliche Empfehlung stammt aus der Werkzeugtabelle. Ein zu großer Bolzen überlastet Schneiden und erzeugt ein schwergängiges Gewinde; ein zu kleiner reduziert die Flankenhöhe.

Eine gleichmäßige Fase über etwa ein bis zwei Gewindegänge hilft dem Schneideisen beim Zentrieren. Entfernen Sie Grate, ohne den Ansatz konisch übermäßig zu verjüngen. Die zylindrische Fläche muss rund, sauber und ohne tiefe Riefen sein.

Außengewinde schneiden: Schritt für Schritt

1. Werkstück spannen: kurz, senkrecht und verdrehsicher im Schraubstock fixieren.
2. Schneideisen einsetzen: Anschnittseite zum Bolzen, Schrauben am Halter korrekt anlegen.
3. Schneidstoff auftragen: passend zu Stahl, Edelstahl, Aluminium oder Messing auswählen.
4. Rechtwinklig ansetzen: mit beiden Händen gleichmäßig drücken und drehen.
5. Span brechen: nach einer kurzen Vorwärtsbewegung ein Stück zurückdrehen; Werkzeughinweise beachten.
6. Nachschmieren: Späne entfernen und Schnittzone feucht halten.
7. Länge erreichen: nicht gegen Schulter oder Schraubstock fahren.
8. Zurückdrehen und prüfen: reinigen, entgraten und mit Lehre oder passender Prüfmutter testen.

Schneidstoff nach Material

Universalöl ist nicht automatisch ein guter Schneidstoff. Prüfen Sie außerdem die Materialverträglichkeit, wenn das Werkstück später lackiert, verklebt oder in Sauerstoff- oder Lebensmittelumgebung eingesetzt wird.

Geradheit sichern

Die ersten zwei bis drei Umdrehungen bestimmen die Achse. Kontrollieren Sie aus zwei Richtungen mit einem Winkel. Eine Führungsbuchse oder ein geführter Halter verbessert die Wiederholbarkeit. Ist der Ansatz sichtbar schief, nicht weiterdrehen: zurücknehmen, beschädigten Anfang bewerten und neu vorbereiten.

Gewinde prüfen

Eine normale Mutter zeigt nur, ob das Gewinde grundsätzlich läuft. Sie beweist weder Toleranzklasse noch Flankendurchmesser. Für Maßhaltigkeit nutzt man Gewindelehrringe oder kalibrierte Gut-/Ausschusslehren. Außendurchmesser und Steigung lassen sich zusätzlich kontrollieren; der Beitrag Schrauben und Gewinde messen erklärt die Vorgehensweise.

Bei einem beschädigten Altgewinde unterscheidet sich Nachschneiden von Neuschneiden. Ein Sechskant-Nachschneideisen kann Gewindegänge richten, ersetzt aber kein maßhaltiges Rundschneideisen für die Fertigung.

Fehlerdiagnose

Sicherheit

Späne sind scharf und werden mit Pinsel oder Bürste entfernt, nicht mit bloßen Fingern. Das Werkstück bleibt fest gespannt. Verlängerungsrohre am Halter erhöhen die Bruchgefahr und sind kein Ersatz für korrektes Maß und scharfes Werkzeug. Bei unbekanntem Rundmaterial klären Sie Werkstoff und Härtung vor dem Schnitt.

Wenn Sie zuerst den Bolzen herstellen, hilft der Leitfaden zur Metallbearbeitung und Bohrtechnik bei Werkzeugwahl und sicheren Spannregeln.
