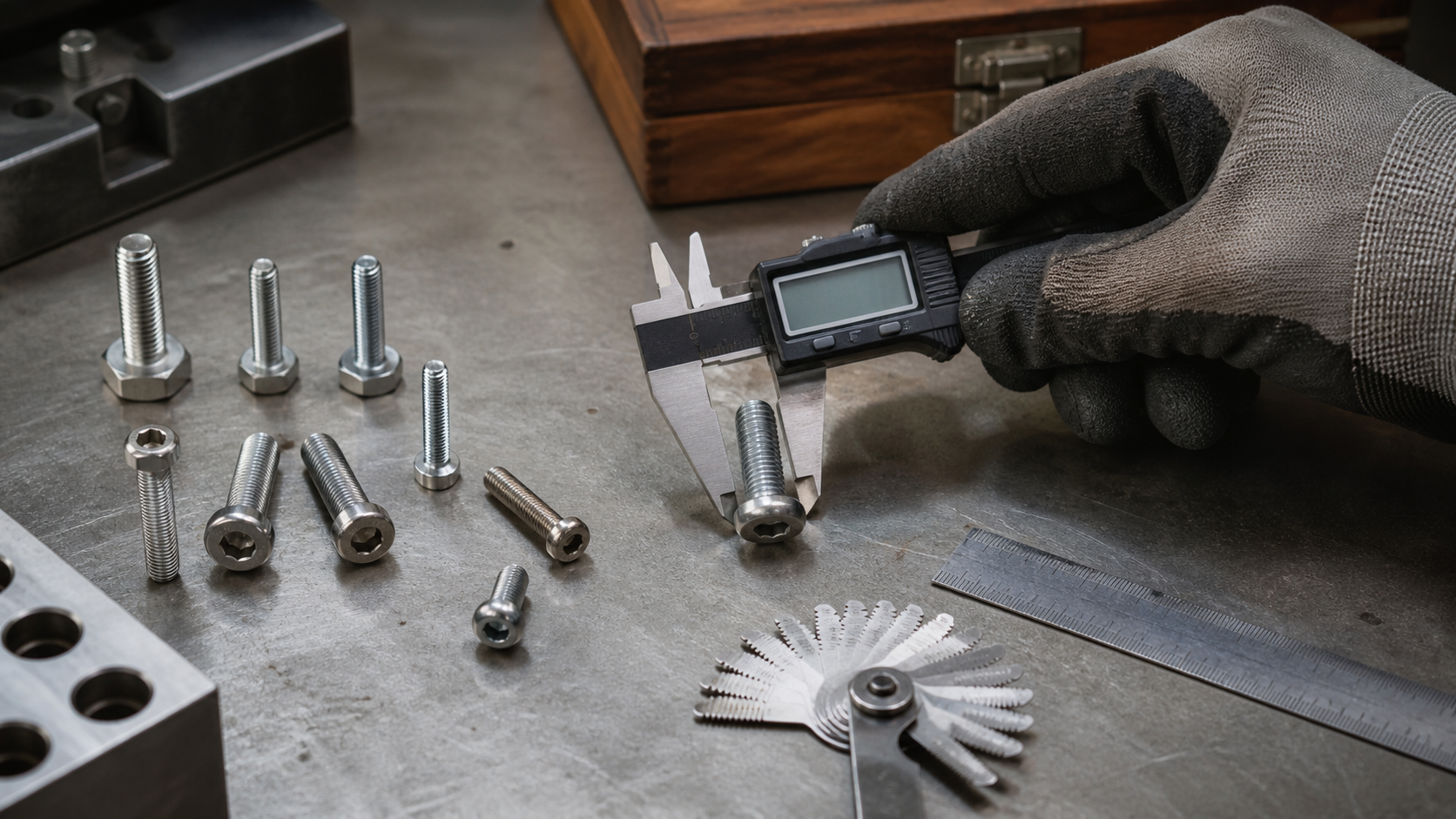

Schrauben richtig messen: Durchmesser, Länge und Steigung

Eine unbekannte Schraube lässt sich nicht zuverlässig durch „passt ungefähr“ ersetzen. Schon M8 × 1 und M8 × 1,25 haben denselben Außendurchmesser, aber eine andere Steigung. Dreht man die falsche Schraube mit Kraft ein, werden oft Innen- und Außengewinde beschädigt.

Für eine eindeutige Bestimmung brauchst du Nenndurchmesser, Nennlänge, Steigung oder TPI, Kopfform, Antrieb und gegebenenfalls Toleranz- sowie Festigkeitsklasse. Mit Messschieber und Gewindelehre dauert das nur wenige Minuten.

Schrauben richtig messen: sechs Schritte

1. Schraube reinigen und Beschädigungen markieren.
2. Außendurchmesser über den Gewindespitzen messen.
3. Länge nach Kopfform bestimmen.
4. Metrische Steigung oder zöllige TPI ermitteln.
5. Kopf, Antrieb und Gewinderichtung notieren.
6. Kennzeichnung am Kopf und Bauteilfunktion prüfen.

ISO 888 beschreibt Nenn- und Gewindelängen für metrische Schrauben und Bolzen. Die ISO-Übersicht zu Verbindungselementen zeigt, dass Maße, Toleranzen, Werkstoffe und Beschichtungen gemeinsam für Austauschbarkeit und Zuverlässigkeit sorgen. Ein Messwert ersetzt daher nie eine fehlende Festigkeits- oder Produktangabe.

Außendurchmesser statt Kerndurchmesser

Setze die Außenmessschenkel des Messschiebers quer zur Achse über zwei Gewindespitzen. Miss an mehreren Stellen, da Beschichtung, Verschleiß oder eine kleine Unrundheit den Wert verändern können. Eine metrische M8-Schraube liegt nominal bei acht Millimetern, darf real aber entsprechend ihrer Toleranz darunterliegen.

Im Gewindegrund misst du den Kerndurchmesser. Er ist für Querschnitt und Herstellung relevant, bezeichnet aber nicht die übliche Größe. Bei einer vollständig abgenutzten Schraube ist das Außengewinde kein sicherer Referenzpunkt; nutze ein intaktes Teil, die Gegenmutter oder die technische Zeichnung.

Die Länge hängt vom Kopf ab

Die Fase am Schraubenende gehört zur Länge. Bei Bolzen mit Sonderenden, Ansatz oder Zapfen gilt der zugehörige Produktstandard. Miss auch die Gewindelänge separat, wenn ein glatter Schaft durch eine Lagerstelle oder ein Durchgangsloch geführt wird.

Gewindesteigung messen

Eine metrische Gewindelehre trägt Werte in Millimetern. Das Blatt 1,25 muss über mehrere Gänge ohne Lichtspalt in ein M8-Regelgewinde passen. Ohne Lehre misst du zehn Gangabstände und teilst durch zehn. Ein einzelner Gang ist zu kurz, um 1,0 und 1,25 Millimeter sicher zu trennen.

Zollgewinde werden meist in Threads per Inch angegeben. 20 TPI bedeutet 20 Gänge auf 25,4 Millimetern. Die rechnerische Millimetersteigung lautet 25,4 geteilt durch TPI, doch sie macht das Gewinde nicht metrisch. Profil und Durchmesser bleiben anders. Unser Ratgeber Zollgewinde, UNC und UNF bestimmen behandelt diese Familien ausführlich.

Diese Werte dienen der Identifikation gebräuchlicher Schrauben. Sondersteigungen existieren. Wenn Größe oder Steigung nicht exakt passen, wird nicht probeweise mit einem Schlüssel weitergedreht.

Kopf, Schlüsselweite und Antrieb

Die Schlüsselweite ist nicht der Schraubendurchmesser. Eine M8-Sechskantschraube wird am Gewinde als M8 identifiziert; die Schlüsselweite beschreibt nur das Werkzeug. Kopfdurchmesser, Kopfhöhe und Flansch werden separat gemessen, wenn die Schraube in einen Beschlag oder eine Senkung passen muss.

Innensechskant, Innensechsrund, Schlitz, Phillips und Pozidriv benötigen passende Bits. Ein ähnlich aussehender Antrieb kann unter Last ausrunden. Stecke den Bit von Hand ein: Er soll tief, spielfrei und ohne Einschlagen sitzen.

Festigkeitsklasse richtig lesen

Bei metrischen Stahlschrauben kennzeichnen Zahlen wie 8.8 oder 10.9 mechanische Eigenschaften. Edelstahl verwendet andere Klassen und Werkstoffkennzeichnungen. Eine höhere Zahl ist nicht automatisch besser: Gegenwerkstoff, Korrosion, Temperatur, Sprödigkeit, Vorspannung und Konstruktion müssen passen.

Fehlt die Kopfkennzeichnung, lässt sich die Festigkeit nicht mit einem Messschieber rekonstruieren. Eine optisch gleich große Baumarktschraube darf keine unbekannte sicherheitsrelevante Verbindung ersetzen. Das gilt besonders für Fahrzeugteile, Hebezeuge, Geländer und tragende Konstruktionen.

Metrisch oder zöllig?

Ein Durchmesser nahe 6,35 Millimetern deutet auf 1/4 Zoll, ein Wert um 6 Millimeter auf M6. Doch Toleranz, Beschichtung und Verschleiß können Grenzen verwischen. Erst Durchmesser plus Steigung ergibt eine belastbare Zuordnung. Unified-Gewinde verwenden festgelegte TPI-Reihen, metrische Gewinde Millimetersteigungen.

Rohrgewinde gehören trotz Zollbezeichnung nicht in dieselbe Schublade. Ihre Nenngröße ist historisch von der Rohrweite abgeleitet. Ein 1/2-NPT-Anschluss misst außen deutlich mehr als 12,7 Millimeter. Mehr dazu steht im Beitrag NPT-Gewinde messen und abdichten.

Innengewinde prüfen

Die Innenmessschenkel eines Messschiebers liefern nur eine grobe Orientierung. Sie erreichen nicht immer den maßgeblichen Gewindedurchmesser. Nutze eine bekannte Schraube nur als vorsichtige Vergleichsprobe und drehe nur von Hand. In Fertigung und Abnahme kommen kalibrierte Gewindegrenzlehren zum Einsatz.

Ein sauberer Anfang mit anschließendem Klemmen kann auf falsche Steigung, Grat, Schmutz oder ein beschädigtes Gewinde hinweisen. Nicht mit Verlängerung weiterdrehen. Reinigen, unter Licht prüfen und neu identifizieren.

Messprotokoll für Ersatzteile

• Gewinde: M8 × 1,25 oder vollständige Zollbezeichnung
• Länge und Gewindelänge
• Kopfform, Kopfmaße und Antrieb
• Festigkeits- oder Werkstoffkennzeichnung
• Beschichtung und Korrosionszustand
• Rechts- oder Linksgewinde
• Funktion und Einbauort

Ein Foto neben dem Messschieber hilft bei der Bestellung, wenn die Skala lesbar und die Messstelle klar ist. Bewahre das Originalteil getrennt auf. In unserer Kategorie Schrauben und Befestigung findest du weitere Auswahl- und Montagehilfen.

Fehler vermeiden

• Durchmesser im Gewindegrund messen.
• Bei jedem Kopf die Gesamtlänge inklusive Kopf angeben.
• Steigung aus nur einem Gang ableiten.
• M8 und 5/16 Zoll wegen ähnlicher Größe gleichsetzen.
• Schlüsselweite als Gewindedurchmesser notieren.
• Unbekannte Festigkeit anhand der Farbe schätzen.

Toleranz, Beschichtung und Messwert

Ein M10-Außengewinde muss nicht exakt 10,00 Millimeter anzeigen. Die Toleranz legt zulässige Abweichungen fest, Beschichtung verändert die Oberfläche und ein gebrauchter Gewindegang kann verschlissen sein. Deshalb wird eine Größe nicht aus der zweiten Nachkommastelle erraten. Kombiniere den Messwert mit passender Steigung, Norm und Kennzeichnung.

Messschieberbacken berühren nur kleine Flächen der Gewindespitzen. Für Flanken- oder Gewindedurchmesser sind spezielle Verfahren nötig. Bei der Ersatzteilbestellung reicht die Nennbezeichnung; bei Fertigung und Abnahme entscheidet die vorgegebene Lehre oder Messmethode.

Linksgewinde und mehrgängige Gewinde erkennen

Ein übliches Rechtsgewinde steigt nach rechts an und wird im Uhrzeigersinn angezogen. Linksgewinde tragen oft eine Kennzeichnung und kommen etwa bei rotierenden Bauteilen oder Gasanschlüssen vor. Versuche nie, eine scheinbar blockierende Mutter mit Kraft zu „lösen“, bevor die Richtung geklärt ist.

Mehrgängige Gewinde besitzen mehrere parallel laufende Gewindegänge. Die sichtbare Teilung ist dann nicht identisch mit dem axialen Vorschub pro Umdrehung. Bei normalen Befestigungsschrauben sind sie selten, an Spindeln, Verschlüssen oder Sonderteilen aber möglich. Markiere einen Gang und verfolge ihn über eine Umdrehung, wenn der Vorschub ungewöhnlich groß wirkt.

So lautet eine eindeutige Bestellung

Eine vollständige Angabe kann etwa lauten: Sechskantschraube M8 × 1,25 × 40, Festigkeitsklasse 8.8, definierte Oberfläche, Rechtsgewinde. Bei Feingewinde, Linksgewinde oder zölligen Teilen darf kein Bestandteil fehlen. Kopf- und Antriebsnorm werden ergänzt, wenn der Bauraum eng ist.

Für Maschinen werden Ersatzteile über Stückliste oder Hersteller beschafft. Eine selbst gemessene Schraube kann zuvor gekürzt, überdreht oder falsch eingesetzt worden sein. Die Konstruktion ist die maßgebliche Quelle, das Altteil nur ein Hinweis.

Vergleichsprobe richtig einsetzen

Eine bekannte Mutter kann die Messung bestätigen, aber nur bei sauberem, unbeschädigtem Gewinde. Setze sie ohne Werkzeug an und drehe mindestens mehrere Gänge. Spürbarer Widerstand, seitliches Spiel oder ein früher Anschlag sprechen gegen die Paarung. Die Probe beweist weder Toleranzklasse noch Festigkeit.

Markiere geprüfte Referenzteile und halte metrische sowie zöllige Gewinde getrennt. Eine zufällige Mutter aus der Restekiste ist kein Prüfmittel.

Vor einer Serienbestellung wird ein Muster im vorgesehenen Gegenstück geprüft, ohne das Bauteil unter Last in Betrieb zu nehmen.

Praxisfazit: Durchmesser, Länge und Steigung bilden den Kern der Messung. Kopf, Antrieb und Werkstoff machen daraus eine eindeutige Bestellung. Für belastete Verbindungen müssen auch Festigkeitsklasse, Produktnorm und Montagevorgabe stimmen.

Häufige Fragen

Wo wird der Schraubendurchmesser gemessen?

Quer zur Schraubenachse über zwei gegenüberliegenden Gewindespitzen. Der Wert im Gewindegrund ist der kleinere Kerndurchmesser. Miss an mehreren unbeschädigten Gängen und schließe den Messschieber ohne hohen Druck.

Wie misst man die Schraubenlänge?

Bei Senkkopfschrauben von der Kopfoberseite bis zum Ende, bei aufliegenden Köpfen ab Kopfunterseite. Beim Linsensenkkopf beginnt die Nennlänge an der gedachten Auflageebene des Senkteils.

Wie erkennt man die Gewindesteigung?

Eine Gewindelehre wird über mehrere Gänge gelegt und muss ohne Lichtspalt passen. Alternativ misst man mehrere Gangabstände und teilt durch deren Zahl. Bei Zollgewinden wird meist TPI statt Millimeter verwendet.

Ist die Schlüsselweite der Schraubendurchmesser?

Nein. Die Schlüsselweite beschreibt das passende Werkzeug am Kopf. Die Gewindegröße wird am Außengewinde gemessen. Zwei Schraubennormen können bei gleichem Gewindedurchmesser unterschiedliche Kopf- oder Schlüsselmaße besitzen.

Wie unterscheide ich metrische und zöllige Schrauben?

Durchmesser und Steigung werden gemeinsam geprüft. Metrische Gewinde nutzen Millimeterwerte, Unified-Gewinde eine Zollgröße und TPI. Ähnliche Durchmesser allein reichen nicht; eine Gewindelehre und vollständige Bezeichnung verhindern Fehlpaarungen.

Was bedeutet M8 × 1,25?

M kennzeichnet ein metrisches ISO-Gewinde, 8 den Nenndurchmesser in Millimetern und 1,25 die axiale Steigung in Millimetern. Fehlt die Steigung, ist bei üblichen Bezeichnungen oft das Regelgewinde gemeint, doch die Dokumentation sollte eindeutig sein.

Kann man die Festigkeitsklasse messen?

Nein. Sie wird über Kennzeichnung, Dokumentation und gegebenenfalls Werkstoffprüfung bestimmt. Maße und Farbe verraten sie nicht zuverlässig. Eine Schraube unbekannter Herkunft ist kein Ersatz für ein spezifiziertes sicherheitsrelevantes Verbindungselement.

Wie prüfe ich ein Innengewinde?

Der Messschieber grenzt den Innendurchmesser nur grob ein. Für sichere Identifikation nutzt man passende Gewindelehren oder eine bekannte Schraube nur von Hand. In der Qualitätsprüfung sind kalibrierte Gut- und Ausschusslehren üblich.
