BSP-Gewinde: Maße, BSPP und BSPT sicher unterscheiden

BSP-Gewinde sind Rohrgewinde mit 55-Grad-Flankenwinkel. Der Stolperstein steckt im Dichtprinzip: Ein paralleles BSPP-Gewinde wird gewöhnlich an einer separaten Dichtfläche abgedichtet, ein kegeliges BSPT-Gewinde kann im Gewindeeingriff dichten. Außendurchmesser allein genügt nicht zur Identifikation. Miss Durchmesser und Gangzahl, prüfe die Konizität und lies die Kennzeichnung am Bauteil.

Wer in der Industrie, im Handwerk oder im Sanitärbereich arbeitet, kommt an ihm kaum vorbei: dem BSP Gewinde. Das sogenannte British Standard Pipe Gewinde, oft auch als Whitworth-Rohrgewinde bezeichnet, ist der weltweite Standard für Rohrverschraubungen – mit Ausnahme Nordamerikas. Doch was genau verbirgt sich hinter Bezeichnungen wie BSPP, BSPT, G-Gewinde oder R-Gewinde? Die korrekte Bestimmung und Auswahl des passenden Gewindes ist entscheidend, um Leckagen zu vermeiden und sichere Verbindungen zu gewährleisten. In diesem umfassenden Ratgeber erfahren Sie alles, was Sie über die verschiedenen Arten, die exakten Maße, die Abdichtungsarten und die wesentlichen Unterschiede zu anderen Gewindenormen wissen müssen. Tauchen Sie mit uns in die faszinierende Welt der Rohrgewinde ein und werden Sie zum absoluten Experten auf diesem Gebiet.

Das Wichtigste in Kürze

• Das BSP Gewinde (British Standard Pipe) ist ein weltweit verbreitetes Rohrgewinde mit einem Flankenwinkel von 55 Grad.
• Man unterscheidet grundsätzlich zwischen dem zylindrischen BSPP (G-Gewinde) und dem kegeligen BSPT (R-Gewinde).
• Die Zollangabe des Gewindes entspricht nicht dem tatsächlichen Außendurchmesser, sondern dem historischen Rohrinnendurchmesser.
• Zylindrische G-Gewinde benötigen zur Abdichtung zwingend einen zusätzlichen Dichtring oder einen O-Ring.
• Kegelige R-Gewinde dichten im Gewinde selbst ab, oft unterstützt durch Dichtmittel wie Teflonband oder Hanf.

Was ist ein BSP Gewinde?

Ein BSP Gewinde (British Standard Pipe) ist ein international standardisiertes Gewinde für Rohrverschraubungen, das auf dem historischen Whitworth-Gewinde basiert. Es besitzt einen Flankenwinkel von 55 Grad und wird in zwei Hauptvarianten unterteilt: das zylindrische BSPP-Gewinde (G) und das kegelige BSPT-Gewinde (R). Während es weltweit in der Pneumatik, Hydraulik und Wasserinstallation der uneingeschränkte Standard ist, nutzt Nordamerika stattdessen primär das NPT-Gewinde.

Die Geschichte und der Ursprung des BSP Gewindes

Das BSP Gewinde blickt auf eine lange und faszinierende historische Entwicklung zurück. Es basiert auf dem berühmten Whitworth-Gewinde, welches im 19. Jahrhundert von dem britischen Ingenieur Sir Joseph Whitworth entwickelt wurde. Whitworth erkannte früh die Notwendigkeit, Gewinde zu standardisieren, um Bauteile über Herstellergrenzen hinweg austauschbar zu machen. Sein System mit dem charakteristischen Flankenwinkel von 55 Grad etablierte sich schnell als dominierender Standard im britischen Empire. Für Rohranwendungen wurde dieses Profil modifiziert und als British Standard Pipe weltweit exportiert. Heute ist es in nahezu allen Ländern der Erde die unangefochtene Norm für Wasser-, Gas- und Hydraulikleitungen. Lediglich in den USA und Kanada konnte sich dieses System nicht durchsetzen, da dort das konkurrierende NPT-Gewinde bevorzugt wird. Die historische Bedeutung dieses Standards ist dennoch immens, da er die Grundlage für moderne, leckagefreie Leitungssysteme legte.

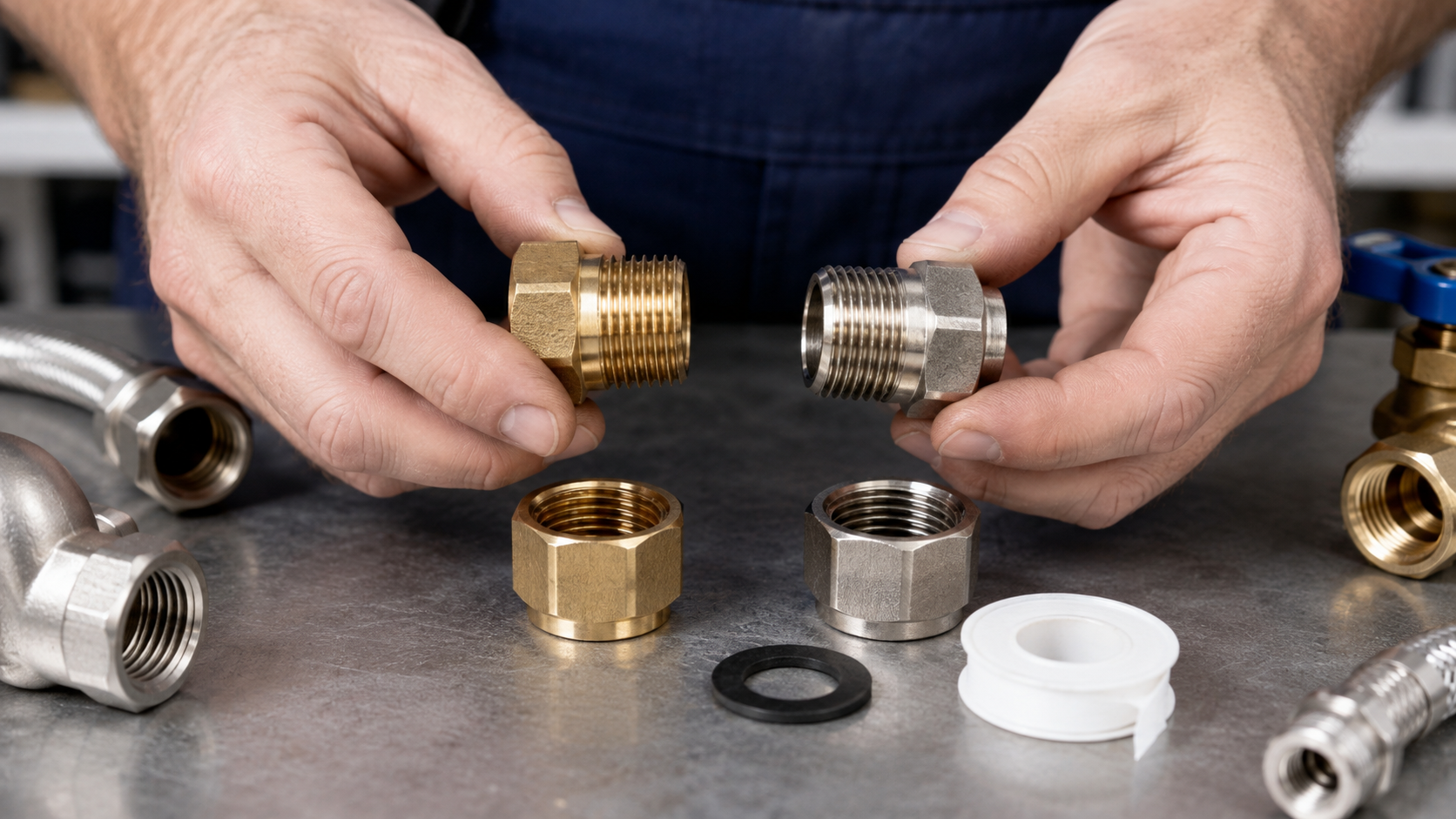

Der Unterschied zwischen BSPP (G-Gewinde) und BSPT (R-Gewinde)

Die wichtigste Unterscheidung innerhalb der BSP-Familie betrifft die Form des Gewindeverlaufs. Das Kürzel BSPP steht für British Standard Pipe Parallel und bezeichnet ein zylindrisches Gewinde. Im deutschen Sprachraum ist diese Variante meist als G-Gewinde bekannt, was sich historisch von dem Begriff Gas ableitet. Der Gewindedurchmesser bleibt bei dieser Bauart über die gesamte Länge der Verschraubung konstant. Im Gegensatz dazu steht das BSPT, welches für British Standard Pipe Tapered steht und ein kegeliges oder konisches Profil aufweist. Diese Variante wird oft als R-Gewinde deklariert und verjüngt sich zur Spitze hin immer weiter. Wenn Sie ein Außengewinde betrachten, ist der konische Verlauf bei einem BSPT-Gewinde mit bloßem Auge oder einem Messschieber recht gut erkennbar. Beide Varianten haben exakt den gleichen Flankenwinkel von 55 Grad, unterscheiden sich jedoch grundlegend in ihrer Anwendung und ihrer Art der Abdichtung.

Wie die Abdichtung bei den verschiedenen Gewindearten funktioniert

Ein entscheidender Faktor bei jeder Rohrverbindung ist die sichere und dauerhafte Abdichtung gegen austretende Medien. Bei einem zylindrischen BSPP-Gewinde, dem bekannten G-Gewinde, kann die metallische Struktur selbst keine abdichtende Wirkung entfalten. Daher ist bei dieser formschlüssigen Verbindung zwingend ein zusätzliches Dichtelement erforderlich, welches zwischen den glatten Dichtflächen verpresst wird. In der handwerklichen Praxis kommen hierbei meist flache Kupferdichtringe, Elastomer-Dichtungen, Profildichtringe oder spezielle O-Ringe zum Einsatz. Beim konischen BSPT-Gewinde, also dem R-Gewinde, verhält sich die physikalische Mechanik der Abdichtung völlig anders. Durch das kegelige Außengewinde verklemmt sich die Verbindung beim festen Einschrauben in ein zylindrisches oder ebenfalls kegeliges Innengewinde. Die metallischen Flanken pressen sich extrem dicht aneinander, weshalb der Fachmann hier von einer metallisch dichtenden Verbindung spricht. Um absolute Dichtheit bei flüchtigen Gasen oder feinen Flüssigkeiten zu garantieren, wird das Außengewinde zusätzlich mit hochwertigem Teflonband, flüssigem Gewindedichtmittel oder klassischem Hanf umwickelt.

Die Besonderheit der Zoll-Maße bei Rohrgewinden

Wer zum ersten Mal ein Rohrgewinde ausmisst, erlebt oft eine große Überraschung bei der Zuordnung der gemessenen Werte. Wenn Sie beispielsweise ein klassisches 1-Zoll-Gewinde messen, werden Sie schnell feststellen, dass der Außendurchmesser keinesfalls den erwarteten 25,4 Millimetern entspricht. Tatsächlich misst ein G1-Gewinde im Außendurchmesser stolze 33,25 Millimeter, was auf den ersten ungeschulten Blick völlig unlogisch erscheint. Dieser scheinbare mathematische Widerspruch erklärt sich aus der Entstehungsgeschichte der Rohrgewinde im frühen 20. Jahrhundert. Damals bezog sich die englische Zollangabe ausam Ende auf den genormten Innendurchmesser des Rohres, also den tatsächlichen Durchflussquerschnitt für das Wasser. Der effektive Außendurchmesser ergab sich lediglich aus diesem Innendurchmesser plus der damaligen, technisch massiv bedingten Wandstärke des Gussmaterials. Obwohl moderne Hochleistungsrohre heute viel dünnere Wandstärken aufweisen, hat man die historischen Gewindeaußenmaße aus strikten Gründen der Abwärtskompatibilität beibehalten. Daher ist es für Handwerker absolut unerlässlich, bei der Bestimmung von BSP Gewinden stets eine entsprechende genormte Gewindetabelle zurate zu ziehen.

BSP vs. NPT: Die wichtigsten Unterschiede in der Praxis

Im internationalen Maschinen- und Anlagenbau trifft man zwangsläufig auf den technischen Konflikt zwischen dem europäischen BSP und dem amerikanischen NPT Standard. Das NPT-Gewinde, ausgeschrieben National Pipe Thread, ist in den gesamten USA und Kanada das absolute Standardgewinde für sämtliche Rohranwendungen. Der gravierendste und zugleich unsichtbarste technische Unterschied liegt im Flankenwinkel der jeweiligen Gewindegänge. Während das britische BSP-Gewinde stets einen spitzen Winkel von 55 Grad aufweist, sind NPT-Gewinde mit einem stumpferen Flankenwinkel von 60 Grad gefertigt. Ein weiterer entscheidender Unterschied findet sich in der Steigung, also der Anzahl der Gewindegänge pro Zoll, die bei vielen gängigen Größenmaßen stark voneinander abweicht. Aus diesen massiven konstruktiven Gründen sind BSP- und NPT-Gewinde absolut niemals direkt miteinander kompatibel und dürfen unter keinen Umständen verschraubt werden. Ein unachtsames oder gewaltsames Verbinden beider Systeme führt unweigerlich zu irreparabel beschädigten Flanken, massiven Leckagen und potenziell lebensgefährlichen Ausfällen der Druckanlage. Wer Maschinen für den profitablen Export nach Nordamerika baut, muss daher zwingend im Vorfeld auf spezielle Adapterlösungen oder direkt auf zertifizierte NPT-Komponenten zurückgreifen.

Werkzeuge und Tipps für die korrekte Bestimmung von Gewinden

Die korrekte und fehlerfreie Identifikation eines unbekannten Gewindes ist der allererste und zugleich wichtigste Schritt für jede erfolgreiche Reparatur oder Neukonstruktion. Um ein BSP Gewinde im Werkstattalltag sicher zu bestimmen, benötigen Sie als grundlegendes Handwerkszeug lediglich einen präzisen Messschieber und eine hochwertige Gewindelehre. Im ersten Arbeitsschritt messen Sie mit dem Messschieber den genauen Außen- oder Innendurchmesser der vorliegenden Verschraubung in Millimetern. Achten Sie dabei penibel darauf, an mehreren unterschiedlichen Stellen zu messen, um zweifelsfrei festzustellen, ob das Gewinde zylindrisch oder kegelig verläuft. Im zweiten entscheidenden Schritt kommt die metrische Gewindelehre zum Einsatz, um die exakte Steigung, fachmännisch ausgedrückt in Gängen pro Zoll, zu ermitteln. Legen Sie die gezahnten Schablonen der Lehre so lange nacheinander in die Gewindegänge, bis eine perfekt und völlig ohne Lichtspalt hineinpasst. Mit diesen beiden ermittelten Werten, also dem Durchmesser und der Steigung, können Sie in einer gedruckten Standardtabelle das genaue BSP-Gewinde schnell ablesen. Arbeiten Sie bei all diesen Messungen stets äußerst sorgfältig und reinigen Sie das alte Gewinde vor der Messung gründlich von hartnäckigem Schmutz oder alten Dichtmittelresten.

BSPP und BSPT auf einen Blick

Merkmal	BSPP	BSPT
Verlauf	parallel	kegelig beim R-Außengewinde
häufige Kennzeichnung	G	R, Rc oder Rp
Dichtung	separate Dichtfläche, Dichtring oder O-Ring	je nach Paarung im Gewinde mit geeignetem Dichtmittel
Flankenwinkel	55° Whitworth-Profil	55° Whitworth-Profil

Die ISO 7-1 beschreibt Rohrgewinde, bei denen druckdichte Verbindungen im Gewinde hergestellt werden. Die ISO 228-1 behandelt parallele Rohrgewinde, die laut Norm nicht als im Gewinde druckdichtende Verbindung gedacht sind. Dort erfolgt die Abdichtung über zusammengepresste Flächen mit einer passenden Dichtung.

Warum ein 1/2-Zoll-BSP-Gewinde nicht 12,7 mm misst

Die Zollangabe stammt historisch aus der Rohrnennweite und entspricht nicht dem Außendurchmesser. Ein G-1/2-Außengewinde liegt grob bei 21 mm, ein G-3/4-Gewinde bei rund 26,4 mm. Diese Orientierungswerte identifizieren das Gewinde noch nicht allein: Gewindegänge pro Zoll und Profil müssen ebenfalls passen.

Nennmaß	Außendurchmesser ungefähr	Gänge pro Zoll
G 1/4	13,2 mm	19
G 3/8	16,7 mm	19
G 1/2	21,0 mm	14
G 3/4	26,4 mm	14
G 1	33,2 mm	11

Die Werte dienen zur Werkstatt-Identifikation, nicht zur Fertigungsprüfung. Bei Druckanlagen, Gas oder Hydraulik sind Bauteilfreigabe, Werkstoff, Druckstufe und Herstelleranweisung maßgeblich.

BSP-Gewinde messen: ein robuster Ablauf

1. Außengewinde am größten gut zugänglichen Durchmesser messen.
2. Gangzahl mit Whitworth-Gewindelehre bestimmen.
3. Konizität über zwei axial versetzte Durchmessermessungen prüfen.
4. Dichtfläche suchen: Bund, Kegel, Flachdichtung oder O-Ring.
5. Kennzeichnung und Datenblatt des Fittings abgleichen.

BSP ist nicht NPT

NPT arbeitet mit 60 Grad Flankenwinkel und anderen Steigungen. Manche Größen lassen sich ein oder zwei Umdrehungen ineinander würgen – dicht und tragfähig wird die Verbindung dadurch nicht. Die Details stehen im Vergleich der NPT-Gewinde; für trocken dichtende Varianten gibt es den Ratgeber zu NPTF-Gewinden.

Abdichten ohne Ratespiel

• Bei G-Gewinden den vorgesehenen Dichtring oder O-Ring nicht durch wahllos mehr PTFE-Band ersetzen.
• Bei R-Verbindungen nur ein für Medium, Temperatur und Druck freigegebenes Dichtmittel einsetzen.
• Innengewinde auf Risse und beschädigte erste Gänge prüfen.
• Fittings nicht bis zum Anschlag erzwingen; Herstellerdrehmoment und Ausrichtung beachten.
