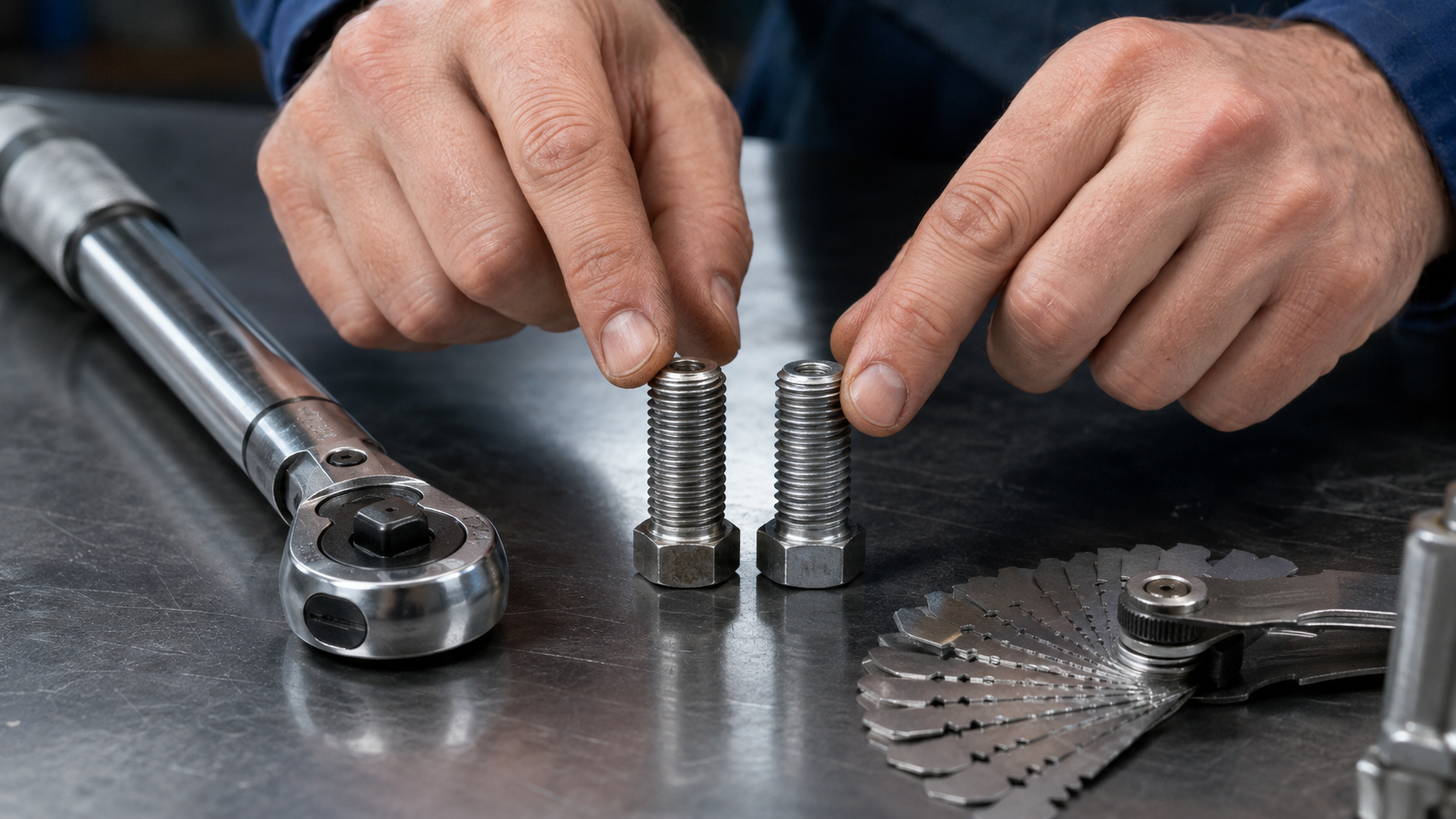

Metrisches Feingewinde: Anzugsmoment, Tabelle und Auswahl

Ein metrisches Feingewinde erkennst du an der Kennzeichnung mit expliziter Steigung, etwa M10 × 1 statt M10 mit Regelsteigung. Für das Anzugsmoment ist das relevant: Der kleinere Steigungswinkel, der andere Spannungsquerschnitt und die Reibbedingungen verändern die Vorspannung. Eine Tabelle liefert deshalb nur dann einen brauchbaren Wert, wenn Festigkeitsklasse, Schmierung und Einschraubsituation passen.

Wer Maschinen oder Fahrzeuge konstruiert, repariert oder wartet, kommt um hochfeste Schraubverbindungen nicht herum. Ein metrisches Feingewinde bietet hierbei entscheidende Vorteile, da es durch die geringere Steigung eine höhere Selbsthemmung und Vorspannkraft ermöglicht. Doch um diese Vorteile voll auszuschöpfen, muss das exakte Anzugsmoment zwingend eingehalten werden. Ein falsches Drehmoment kann im schlimmsten Fall zum Abriss der Schraube oder zum Versagen der gesamten Konstruktion führen. In diesem Artikel erfahren Sie alles, was Sie über die korrekten Anzugsmomente für metrische Feingewinde wissen müssen. Wir erläutern die physikalischen Hintergründe, die Bedeutung von Festigkeitsklassen und Reibungswerten. So stellen Sie sicher, dass jede Verbindung absolut zuverlässig hält.

Das Wichtigste in Kürze

• Ein metrisches Feingewinde hat eine geringere Steigung als ein Regelgewinde und ermöglicht eine höhere Vorspannkraft.
• Das korrekte Anzugsmoment hängt maßgeblich von der Festigkeitsklasse der Schraube ab.
• Der Reibungskoeffizient, der durch Schmierung beeinflusst wird, ist entscheidend für das Drehmoment.
• Feingewinde neigen weniger zum selbstständigen Lösen, da sie eine deutlich höhere Selbsthemmung aufweisen.
• Um Schäden zu vermeiden, sollte stets ein kalibrierter Drehmomentschlüssel für das Festziehen verwendet werden.

Featured Snippet: Was ist das Anzugsmoment für ein metrisches Feingewinde?

Das Anzugsmoment für ein metrisches Feingewinde ist die definierte Drehkraft, die benötigt wird, um eine Schraube mit geringer Gewindesteigung sicher zu befestigen. Es wird in Newtonmetern angegeben und berechnet sich aus dem Gewindedurchmesser, der Gewindesteigung, der Festigkeitsklasse der Schraube und dem vorliegenden Reibungskoeffizienten der Werkstoffe. Durch das richtige Anzugsmoment wird die maximale Vorspannkraft erreicht, ohne die Schraube zu überdehnen.

Warum das metrische Feingewinde so besonders ist

Metrische Feingewinde unterscheiden sich von den klassischen Regelgewinden primär durch ihre deutlich geringere Steigung bei gleichem Nenndurchmesser. Diese geringere Steigung führt zu einem flacheren Gewindewinkel, was weitreichende mechanische Konsequenzen für die Schraubverbindung hat. Einer der größten Vorteile ist die erhöhte Selbsthemmung, die das Risiko eines ungewollten Lösens bei starken Vibrationen drastisch minimiert. auch ist der tragende Querschnitt der Schraube größer, da die Gewindegänge nicht so tief eingeschnitten sind wie beim Regelgewinde. Dadurch können Schrauben mit Feingewinde höhere Zugkräfte aufnehmen und eine größere Vorspannkraft erzeugen. Besonders im Automobilbau und in der Luftfahrttechnik greift man daher bevorzugt auf diese Gewindeart zurück. Es ist jedoch wichtig zu betonen, dass Feingewinde wesentlich empfindlicher gegenüber Verschmutzungen und Beschädigungen sind. Umso entscheidender ist es, bei der Montage mit größter Sorgfalt und dem absolut passenden Anzugsmoment vorzugehen.

Die Rolle der Festigkeitsklassen bei der Drehmomentbestimmung

Um das korrekte Anzugsmoment für ein metrisches Feingewinde zu ermitteln, muss zwingend die Festigkeitsklasse der verwendeten Schraube beachtet werden. Diese Klassen werden üblicherweise mit zwei Zahlen angegeben, beispielsweise 8.8, 10.9 oder 12.9, die direkt auf dem Schraubenkopf eingeprägt sind. Die erste Zahl multipliziert mit einhundert gibt die Zugfestigkeit in Megapascal an, während die zweite Zahl Auskunft über die Streckgrenze gibt. Schrauben der Klasse 12.9 können ein wesentlich höheres Drehmoment aufnehmen als solche der Klasse 8.8, da sie aus hochfestem Stahl gefertigt sind. Ein unzureichend dimensioniertes Anzugsmoment bei einer hochfesten Schraube führt dazu, dass das Potenzial der Verbindung nicht genutzt wird. Im Gegensatz dazu bewirkt ein zu hohes Drehmoment bei einer Schraube mit niedrigerer Festigkeitsklasse eine plastische Verformung und schlussendlich den Bruch. Aus diesem Grund gibt es detaillierte Tabellen, die jedem Durchmesser und jeder Festigkeitsklasse einen exakten Drehmomentwert zuordnen. Ingenieure und Mechaniker müssen diese Werte strikt einhalten, um die strukturelle Integrität ihrer Baugruppen zu garantieren.

Der Einfluss des Reibungskoeffizienten auf das Anzugsmoment

Ein oft unterschätzter Faktor beim Anziehen von Schrauben mit metrischem Feingewinde ist der herrschende Reibungskoeffizient in der Verbindung. Dieser Wert beschreibt den Widerstand, der beim Eindrehen der Schraube durch die Reibung im Gewinde und unter dem Schraubenkopf entsteht. In der Praxis wird ein erheblicher Teil des angewendeten Drehmoments, oft über achtzig Prozent, lediglich zur Überwindung dieser Reibung aufgewendet. Nur der verbleibende kleine Rest der Kraft fließt direkt in die Erzeugung der lebenswichtigen Vorspannkraft. Wenn Gewinde stark geölt oder mit speziellen Montagepasten versehen sind, sinkt der Reibungskoeffizient drastisch ab. In einem solchen Fall muss das Anzugsmoment zwingend reduziert werden, da die Schraube sonst aufgrund der verminderten Reibung zu stark gedehnt wird. Umgekehrt erfordern trockene, ungeschmierte oder gar leicht angerostete Gewinde ein höheres Anzugsmoment, um überhaupt die gleiche Vorspannkraft zu erreichen. Standardtabellen gehen meist von einem mittleren Reibungswert aus, der jedoch stets an die tatsächlichen Bedingungen vor Ort angepasst werden muss.

Korrekte Anwendung von Drehmoment-Tabellen in der Praxis

Eine Drehmoment-Tabelle für metrische Feingewinde ist ein unverzichtbares Werkzeug, doch ihre korrekte Anwendung erfordert Fachwissen und Aufmerksamkeit. Zunächst muss der exakte Nenndurchmesser der Schraube bestimmt werden, um die richtige Zeile in der Tabelle zu lokalisieren. Danach ist es unerlässlich, die genaue Gewindesteigung zu identifizieren, da Feingewinde oft in verschiedenen Steigungsvarianten für den gleichen Durchmesser existieren. Nachdem diese grundlegenden Parameter geklärt sind, wird der Blick auf die entsprechende Festigkeitsklasse gerichtet, um den Basiswert abzulesen. Im nächsten Schritt müssen die vorliegenden Reibungsverhältnisse evaluiert werden, weshalb hochwertige Tabellen oft verschiedene Spalten für unterschiedliche Reibungskoeffizienten anbieten. Es bringt nichts, blind den höchsten Wert anzunehmen, da dies unweigerlich zu einer Beschädigung des Gewindes führen würde. Vielmehr sollte im Zweifel immer von den Herstellerangaben der Maschine oder des Fahrzeugs ausgegangen werden. Wer diese Systematik beim Ablesen und Anwenden der Tabellenwerte verinnerlicht, vermeidet teure Montagefehler und gewährleistet maximale Sicherheit.

Typische Fehler bei der Montage von Feingewinden vermeiden

Bei der Montage von Schraubverbindungen mit metrischem Feingewinde passieren im handwerklichen Alltag immer wieder schwerwiegende Fehler. Ein besonders kritischer Fehler ist das Ansetzen der Schraube mit falschem Werkzeug oder mit zu hohem Krafteinsatz direkt zu Beginn. Da die Gewindegänge sehr fein und filigran sind, verkanten sie viel leichter als bei groben Regelgewinden, was zum gefürchteten Fressen des Gewindes führt. Ein weiteres verbreitetes Problem ist die Nutzung eines schlecht gewarteten oder unkalibrierten Drehmomentschlüssels, der völlig falsche Werte liefert. Oft wird auch schlichtweg vergessen, dass bei einer Wiederverwendung von Dehnschrauben andere physikalische Grenzen gelten und diese oft ersetzt werden müssen. auch neigen einige Monteure dazu, Schrauben aus Gewohnheit stark einzufetten, ohne anschließend das erforderliche Anzugsmoment nach unten zu korrigieren. Solche Nachlässigkeiten können fatale Folgen haben, da die Verbindung im Betrieb durch die Überlastung plötzlich versagen kann. Eine saubere Arbeitsweise, intaktes Werkzeug und das strikte Einhalten vorgegebener Drehmomentwerte sind daher das Fundament einer erfolgreichen Montage.

Vorspannkraft und Setzverhalten bei Feingewinden verstehen

Das ultimative Ziel beim Festziehen einer metrischen Feingewindeschraube ist das Erreichen der idealen, berechneten Vorspannkraft. Diese Kraft sorgt dafür, dass die zu verbindenden Bauteile so stark aneinandergepresst werden, dass sie selbst unter dynamischer Belastung nicht gegeneinander verrutschen. Eine Besonderheit bei hochfesten Schraubverbindungen ist das sogenannte Setzverhalten, welches kurz nach der Montage auftritt. Dabei ebnen sich mikroskopische Unebenheiten auf den Oberflächen der Bauteile und im Gewinde unter der enormen Flächenpressung langsam ein. Dieser Prozess führt unweigerlich zu einem leichten Verlust der anfangs mühsam aufgebauten Vorspannkraft. Aus diesem Grund schreiben Konstrukteure für stark beanspruchte Verbindungen häufig ein nachträgliches Überprüfen oder Nachziehen nach einer gewissen Betriebszeit vor. Dank der flacheren Steigung des Feingewindes fällt der Vorspannkraftverlust durch Setzen oft geringer aus, was die Verbindung insgesamt stabiler macht. Ein tieferes Verständnis dieser komplexen mechanischen Vorgänge hilft Mechanikern dabei, die Notwendigkeit präziser Anzugsmomente vollumfänglich zu begreifen und umzusetzen.

Was metrisches Feingewinde konkret bedeutet

Das M bezeichnet ein metrisches ISO-Gewinde, die erste Zahl den Nenndurchmesser in Millimetern und die Zahl hinter dem × die Steigung. Bei M12 × 1,5 wandert die Schraube pro Umdrehung 1,5 mm axial. Die ISO 261 legt den allgemeinen Plan metrischer ISO-Gewinde fest; Grundmaße und Toleranzen werden in weiteren Normen der Reihe beschrieben. Die 2024 überarbeitete ISO 965-2 nennt Grenzmaße für verbreitete Toleranzklassen.

Kennzeichnung	Lesart	Typischer Hinweis
M8	8 mm, Regelgewinde	Steigung wird oft weggelassen
M8 × 1	8 mm, 1 mm Steigung	Feingewinde
M12 × 1,5	12 mm, 1,5 mm Steigung	nicht mit M12-Regelgewinde mischen

Anzugsmoment: Warum keine Einzeltabelle alles abdeckt

Die vereinfachte Beziehung T = K × F × d verbindet Drehmoment T, Drehmomentbeiwert K, Vorspannkraft F und Nenndurchmesser d. Der heikle Faktor ist K: Er fasst Reibungseinflüsse zusammen. NASA-Richtlinien für mechanische Schrauben-Drehmomente zeigen getrennte Annahmen für trockene und geschmierte Verbindungen. Ein Wert ohne Angabe zum Reibzustand ist daher nur eine grobe Orientierung.

Vor dem Tabellenwert prüfen

• Ist die Schraube wirklich M10 × 1 oder doch M10 × 1,25?
• Welche Festigkeitsklasse steht auf dem Kopf, etwa 8.8, 10.9 oder 12.9?
• Sind Gewinde und Auflage trocken, geölt, verzinkt oder beschichtet?
• Trägt eine Stahlmutter, Aluminiumbohrung oder ein Gewindeeinsatz?
• Gibt der Bauteilhersteller ein spezielles Verfahren vor?

Fein gegen grob: die echte Entscheidungshilfe

Feingewinde kann punkten bei	Regelgewinde kann punkten bei
knappem radialem Bauraum und fein dosierter axialer Verstellung	schneller Montage und größerer Fehlertoleranz bei Schmutz
größerem Spannungsquerschnitt bei gleichem Nenndurchmesser	weichen Gegenwerkstoffen, wenn ausreichend Eingriffslänge verfügbar ist
geringerem axialem Weg pro Umdrehung	leichterer Beschaffung im allgemeinen Werkstattbedarf

Feingewinde ist nicht automatisch selbstsichernd. Vibration, Setzen und wechselnde Belastung verlangen eine zur Konstruktion passende Sicherung. Zum Herstellen eines Außengewindes hilft die Anleitung Außengewinde mit dem Schneideisen schneiden; Kernlochmaße erklärt die Kernloch- und Vorbohrübersicht.

Montage ohne Gewindeschaden

1. Steigung mit Lehre oder eindeutigem Gegenstück prüfen.
2. Die ersten Umdrehungen von Hand ansetzen.
3. Vorgeschriebenen Schmier- oder Sicherungsstoff sparsam und reproduzierbar anwenden.
4. Mit kalibriertem Werkzeug gleichmäßig anziehen.
5. Bei weichem Innengewinde Einschraubtiefe und Herstellergrenze beachten.
