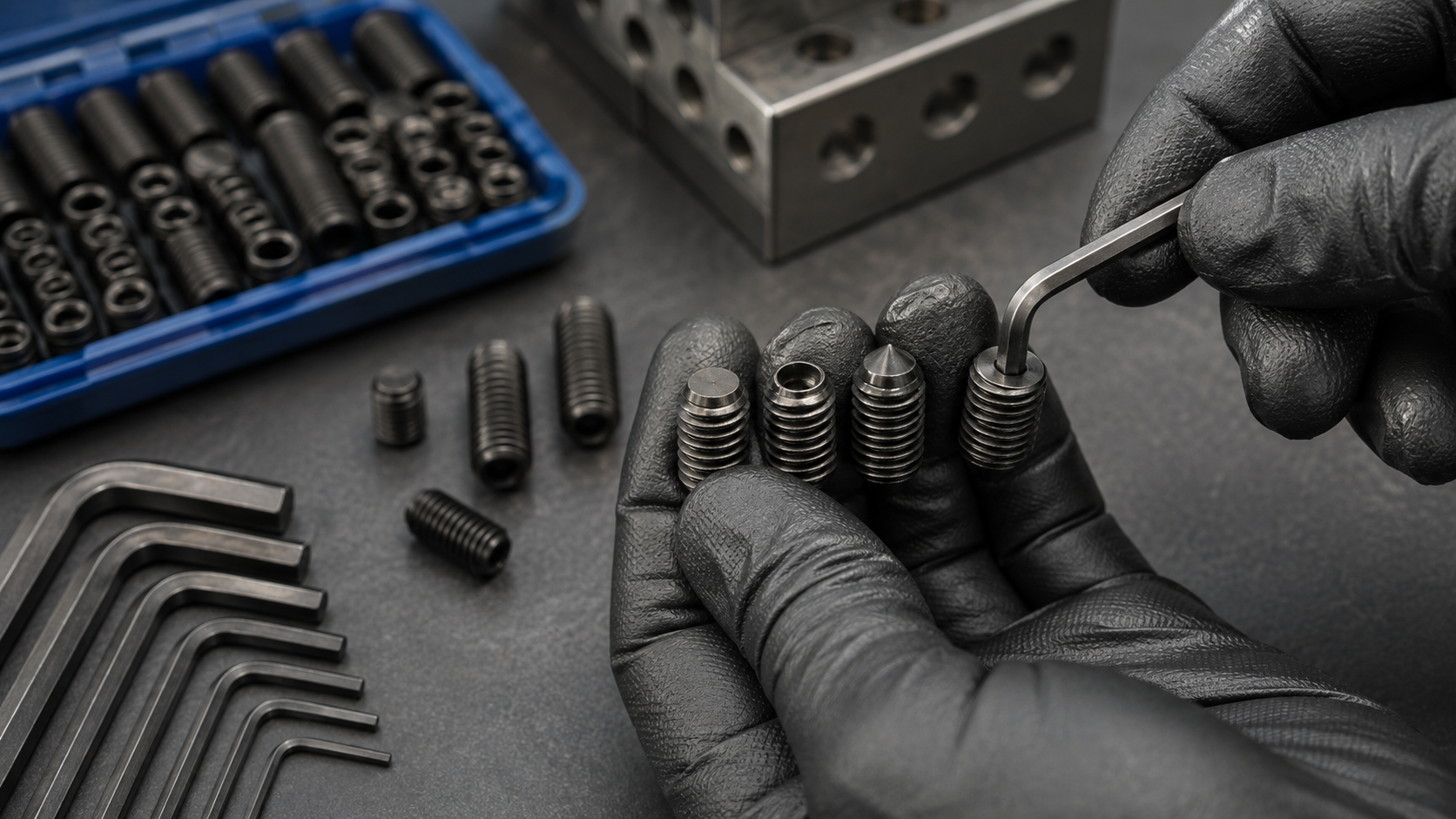

Schlüsselweiten für Gewindestifte: Tabelle und Auswahl

Gewindestifte, umgangssprachlich auch als Madenschrauben bekannt, sind in der modernen Befestigungstechnik und im Maschinenbau absolut unverzichtbar. Sie kommen immer dann zum Einsatz, wenn Bauteile ohne überstehenden Schraubenkopf sicher fixiert werden müssen. Eine der häufigsten Herausforderungen bei der Montage oder Demontage ist jedoch die Wahl der richtigen Schlüsselweite. Da Gewindestifte meist mit einem Innensechskant ausgestattet sind, ist das exakte Maß des Werkzeugs entscheidend, um die Kraftübertragung zu gewährleisten und den Antrieb nicht zu beschädigen. In diesem umfassenden Ratgeber beleuchten wir die metrischen Schlüsselweiten für Gewindestifte im Detail. Sie erfahren, welche Normen relevant sind, wie Sie das passende Werkzeug finden und typische Fehler bei der Anwendung vermeiden.

Das Wichtigste in Kürze

• Gewindestifte (Madenschrauben) besitzen keinen klassischen Schraubenkopf und werden meist über einen Innensechskant angetrieben.
• Die Wahl der korrekten metrischen Schlüsselweite (SW) verhindert das gefürchtete Runddrehen des empfindlichen Antriebs.
• Wichtige Normen für diese Schraubenart sind ISO 4026, ISO 4027, ISO 4028 und ISO 4029 (früher DIN 913 bis 916).
• Das Verhältnis zwischen metrischem Gewinde (z. B. M6) und Schlüsselweite unterscheidet sich stark von regulären Zylinderschrauben.
• Hochwertige Inbusschlüssel mit absolut exakten Toleranzen sind für eine sichere Montage essenziell wichtig.

Welche Schlüsselweite hat ein M6 Gewindestift?

Ein M6 Gewindestift (Madenschraube) nach den gängigen Normen ISO 4026 bis 4029 benötigt in der Regel eine Schlüsselweite von 3 mm für den Innensechskantantrieb. Bei regulären Zylinderschrauben mit Innensechskant (M6) wäre es hingegen eine größere Schlüsselweite von 5 mm.

Grundlagen zu Gewindestiften und deren Anwendung

Gewindestifte sind spezielle Schrauben, die vollständig in das Werkstück eingedreht werden können. Im Gegensatz zu klassischen Schrauben besitzen sie keinen hervorstehenden Kopf. Stattdessen befindet sich der Antrieb direkt im Gewindekörper, was eine äußerst kompakte und bündige Montage ermöglicht. Häufig werden sie zur Sicherung von Wellen, Stellringen oder Riemenscheiben eingesetzt. Durch ihre spezielle Bauform sind sie in Bereichen mit stark begrenztem Platzangebot eine ideale Lösung. Um diese Schrauben zuverlässig anzuziehen, ist jedoch passgenaues Werkzeug von entscheidender Bedeutung. Dabei handelt es sich fast immer um Innensechskantschlüssel, deren Maße exakt auf das jeweilige Gewinde abgestimmt sein müssen. Werden hier Kompromisse bei der Qualität gemacht, droht ein schneller Verschleiß des Antriebs. Deshalb ist das Wissen um die exakten metrischen Schlüsselweiten für Profis unerlässlich.

Die wichtigsten Normen für Madenschrauben

In der Befestigungstechnik sorgen Normen für Einheitlichkeit und weltweite Kompatibilität der Bauteile. Für Gewindestifte mit Innensechskant sind vor allem die internationalen Normen ISO 4026, ISO 4027, ISO 4028 und ISO 4029 maßgeblich. Diese Standards haben die älteren, aber immer noch bekannten Bezeichnungen DIN 913, DIN 914, DIN 915 und DIN 916 weitgehend abgelöst. Der Hauptunterschied zwischen diesen Normen liegt in der Form der Schraubenspitze, also dem Teil, der auf das zu fixierende Bauteil drückt. ISO 4026 (DIN 913) beschreibt Gewindestifte mit Kegelkuppe, die für eine flächige Krafteinleitung sorgen. ISO 4027 (DIN 914) definiert solche mit Spitze, ideal für eine dauerhafte Fixierung in einer Vertiefung. ISO 4028 (DIN 915) beinhaltet einen Zapfen, während ISO 4029 (DIN 916) eine Ringschneide aufweist. Unabhängig von der genauen Norm sind die Schlüsselweiten für den Innensechskant jedoch über diese Normen hinweg absolut identisch. Dies erleichtert Handwerkern und Ingenieuren die tägliche Konstruktionsarbeit enorm.

Übersicht der metrischen Schlüsselweiten nach Gewindegröße

Um bei der Montage nicht den falschen Sechskantschlüssel zu greifen, ist eine genaue Übersicht der Schlüsselweiten extrem hilfreich. Bei einem kleinen Gewinde wie M3 beträgt die Schlüsselweite für den Innensechskant exakt 1,5 mm. Geht man eine Stufe höher zu einem M4 Gewindestift, benötigt man bereits einen Schlüssel der Größe 2 mm. Für die sehr häufig verwendeten M5 Madenschrauben kommt ein Werkzeug mit 2,5 mm zum Einsatz. Ein M6 Gewindestift erfordert, wie bereits in vielen technischen Tabellen erwähnt, eine Schlüsselweite von 3 mm. Bei größeren Dimensionen wie M8 ist ein 4 mm Inbusschlüssel zweifellos die richtige Wahl. Für M10 Gewindestifte steigt die erforderliche Werkzeuggröße auf 5 mm, während M12 Gewinde einen 6 mm Schlüssel verlangen. Diese kontinuierliche Progression zeigt deutlich, dass die Schlüsselweite bei Gewindestiften stets kleiner ist als bei vergleichbaren Zylinderschrauben desselben Gewindemaßes.

Warum die Qualität des Werkzeugs darauf kommt es an

Ein häufig unterschätzter Faktor bei der Arbeit mit Gewindestiften ist die absolute Qualität der verwendeten Werkzeuge. Innensechskantschlüssel von minderer Qualität weisen oft ungenaue Toleranzen und zu weiche Materialien auf. Diese gefährlichen Maßabweichungen führen dazu, dass der Schlüssel im Antrieb der Madenschraube leichtes Spiel hat. Wird nun Kraft ausgeübt, verteilen sich die Drehmomente nicht mehr optimal auf die Flanken des Sechskants, sondern belasten massiv die Ecken. Dies führt unweigerlich zum sogenannten Runddrehen des Gewindestiftes, was ihn fast immer unbrauchbar macht. Besonders bei extrem kleinen Größen wie M3 oder M4 ist dieses Risiko durch die ohnehin winzigen Kontaktflächen enorm hoch. Ein hochwertiges Werkzeug aus gehärtetem Stahl mit exakten Abmessungen schützt den sensiblen Antrieb effektiv vor derartigen Beschädigungen. Es lohnt sich also definitiv immer, in Premium-Sechskantschlüssel zu investieren, um langfristig Zeit, Nerven und wertvolles Material zu sparen.

Demontage von fest sitzenden Gewindestiften

Die Demontage alter oder stark angezogener Gewindestifte stellt Handwerker oft vor eine außergewöhnlich große Herausforderung. Durch ständige Korrosion, extremen Schmutz oder die Verwendung von hochfester Schraubensicherung sitzen diese Verbindungselemente manchmal unglaublich fest. Ein erster, unabdingbarer Schritt sollte immer die sorgfältige Reinigung des Innensechskants sein, damit das Werkzeug wirklich vollständig eingeführt werden kann. Sitzt der Inbusschlüssel nicht tief genug im Profil, ist ein Überdrehen des Antriebs bei der initialen Kraftausübung fast vorprogrammiert. Zusätzlich kann der gezielte Einsatz von speziellem Kriechöl wunderbar helfen, die festsitzenden Gewindegänge nach einer gewissen Einwirkzeit sanft zu lockern. Ist eine mittelfeste oder hochfeste Schraubensicherung aufgetragen worden, hilft meist eine punktuelle Erwärmung des Bauteils, um den industriellen Klebstoff aufzuweichen. Sollte der Innensechskant trotz aller Vorsichtsmaßnahmen dennoch rundgedreht sein, bleiben oft nur noch spezielle Linksausdreher als bitterer letzter Ausweg. Eine durchgehend ruhige und bedachte Vorgehensweise ist bei all diesen Reparaturschritten absolut unerlässlich, um das wertvolle umgebende Werkstück keinesfalls zu beschädigen.

Spezielle Anwendungen und Sondermaterialien

Neben den ganz klassischen Gewindestiften aus blankem oder verzinktem Stahl gibt es glücklicherweise zahlreiche Varianten aus innovativen Sondermaterialien. In der streng kontrollierten Lebensmittelindustrie, im anspruchsvollen maritimen Bereich oder in der sensiblen Medizintechnik kommen überwiegend Madenschrauben aus hochwertigem Edelstahl zum Einsatz. Diese absolut rostfreien A2- oder A4-Varianten sind physikalisch jedoch oft etwas weicher als klassischer, gehärteter Kohlenstoffstahl. Daher muss hier von den Monteuren ganz besonders feinfühlig gearbeitet werden, um den Innensechskant bei der Montage auf keinen Fall zu beschädigen. Für moderne High-Tech-Anwendungen, die extrem leichtgewichtig sein müssen, greift man hingegen gerne auf spezielle Gewindestifte aus Titan oder hochfesten Aluminiumlegierungen zurück. Auch in diesen speziellen Bereichen gelten die identischen normierten metrischen Schlüsselweiten, jedoch verändern sich die maximal zulässigen Anzugsdrehmomente erheblich. Ein kalibrierter Drehmomentschlüssel für besonders kleine Messwerte ist hierbei ein absolut unverzichtbares Hilfsmittel für jeden Profi. Letztendlich zeigt diese immense Materialvielfalt eindrucksvoll, wie unfassbar anpassungsfähig dieses kleine, aber überaus feine Konstruktionselement in der modernen Technik tatsächlich ist.

Gewindestifte: Schlüsselweite hängt von Norm und Spitze ab

Ein Gewindestift besitzt keinen Schraubenkopf; das Werkzeug greift in einem Innenprofil. Flache Kuppe, Ringschneide, Zapfen und Kegelspitze erfüllen unterschiedliche Aufgaben. Die im Februar 2026 veröffentlichte ISO 4026:2026 beschreibt Gewindestifte mit flacher Spitze von M1,6 bis M30 in Stahl und stellt klar, dass diese Stifte nicht für Zugbelastung vorgesehen sind.

*Häufige Zuordnung bei metrischen Innensechskant-Gewindestiften. Normausgabe, Werkstoff und Herstellerdaten haben Vorrang.

Die vier gängigen Spitzenformen

Die Normen ISO 4026 bis ISO 4029 wurden 2026 neu veröffentlicht. Die ISO-Übersicht für Schrauben und Gewindestifte zeigt aktuelle und zurückgezogene Ausgaben. Wer eine Zeichnung mit der Ausgabe 2003 liest, sollte Änderungen und Austauschbarkeit prüfen, statt stillschweigend die neue Norm anzunehmen.

Passenden Schlüssel sicher bestimmen

1. Gewindestift ausbauen oder Zugang reinigen, ohne das Innenprofil zu beschädigen.
2. Metrischen Schlüssel vollständig bis zum Grund einsetzen.
3. Spiel prüfen; ein kleinerer Schlüssel darf nicht als „fast passend“ gelten.
4. Bei zölliger Maschine zusätzlich Inch-Größen testen.
5. Norm, Gewinde und Spitzenform dokumentieren, bevor Ersatz bestellt wird.

Eine M6-Angabe beschreibt den Gewindeaußendurchmesser, nicht automatisch den Antrieb. Wie Durchmesser und Steigung korrekt ermittelt werden, erklärt Schrauben richtig messen. Für normale Zylinderkopfschrauben gilt eine andere Zuordnung; siehe Innensechskant-Schlüsselweiten.

Montage: Halten ohne Überdrehen

Gewindestifte sichern häufig Naben, Stellringe oder Griffe auf einer Welle. Die kleine Werkzeugaufnahme begrenzt das übertragbare Drehmoment. Reinigen Sie Gewinde und Anlagefläche, setzen Sie den Stift gerade an und drehen Sie ihn zuerst von Hand ein. Verkanten zerstört Innengewinde und Stift.

Eine Kegel- oder Ringschneide hinterlässt Spuren auf der Welle. Soll die Position wiederholbar sein, kann eine vorgesehene Senkung oder Fläche sinnvoll sein. Eine flache Spitze schont die Oberfläche, widersteht axialem Verschieben aber je nach Belastung weniger. Zwei Stifte im Winkel zueinander dürfen nicht ungeplant gegeneinander verspannen.

Schraubensicherung und Demontage

Bei Vibration kann ein freigegebener, niedrig- oder mittelfester Gewindeklebstoff helfen. Sehr kleine Gewinde reagieren empfindlich auf zu viel Klebstoff; er kann den Innensechskant füllen. Produkt, Temperatur und Demontageverfahren müssen zur Baugruppe passen. Grundlagen liefert der Beitrag Schraubensicherung richtig auswählen.

Zum Lösen wird das Profil gereinigt, ein neuer Schlüssel vollständig eingesetzt und die Baugruppe abgestützt. Hitze ist nur erlaubt, wenn Werkstoffe, Lager, Dichtungen und Oberflächen sie vertragen. Rundgedrehte Kleinstprofile verlangen oft einen Ausdreher oder die zerstörende Entfernung durch eine Fachkraft.

Typische Bestellfehler vermeiden

• Spitzenform nicht angegeben;
• Gewindelänge mit Gesamtlänge verwechselt;
• Zollgewinde als metrisch angenommen;
• alte DIN- und neue ISO-Bezeichnung ohne Maßvergleich gleichgesetzt;
• Werkstoff und Härteklasse nicht geprüft;
• Schlüsselweite aus einer Tabelle für Zylinderkopfschrauben übernommen.

Für Ersatz notieren Sie Gewinde, Länge, Spitze, Innenantrieb, Werkstoff, Festigkeits- oder Härteklasse und Oberfläche. Ein Foto neben Messschieber und Gewindelehre verhindert Rückfragen.

Fazit

Bei Gewindestiften entscheidet nicht nur M4, M6 oder M8. Norm, Spitzenform und Innenantrieb gehören zusammen. Wer diese Merkmale misst und das kleine Profil vollständig ausfüllt, montiert sicherer und bestellt den richtigen Ersatz.

Häufige Fragen

Welche Schlüsselweite hat ein M6-Gewindestift?

Bei vielen metrischen Innensechskant-Gewindestiften nach ISO 4026 bis ISO 4029 ist für M6 ein 3-mm-Schlüssel üblich. Prüfen Sie Norm und Hersteller, weil Sonderausführungen abweichen können.

Welche Schlüsselweite hat ein M8-Gewindestift?

M8-Gewindestifte dieser Normfamilie besitzen häufig einen 4-mm-Innensechskant. Der Wert darf nicht ungeprüft auf andere Schraubenköpfe übertragen werden.

Was ist der Unterschied zwischen Gewindestift und Madenschraube?

Madenschraube ist die gebräuchliche Bezeichnung für einen kopflosen Gewindestift. Technisch wird genauer nach Gewinde, Innenantrieb und Spitzenform unterschieden.

Welche Spitze hält auf einer Welle am besten?

Das hängt von Last und zulässiger Oberflächenbeschädigung ab. Ringschneide und Kegelstumpf greifen kräftig, flache Spitzen schonen die Fläche, Zapfen positionieren formschlüssig in einer vorbereiteten Aufnahme.

Kann man einen Gewindestift auf Zug belasten?

Die aktuelle ISO 4026 weist ausdrücklich darauf hin, dass diese Gewindestifte nicht für Zugbelastung vorgesehen sind. Sie dienen typischerweise zum Sichern, Einstellen oder Positionieren.

Warum ist der Innensechskant im Gewindestift so klein?

Der Antrieb liegt vollständig innerhalb des Gewindedurchmessers. Dadurch bleibt wenig Querschnitt. Exakte Werkzeuggröße und begrenztes Drehmoment sind deshalb besonders wichtig.

Darf man Gewindeklebstoff verwenden?

Ja, wenn Produkt, Werkstoff, Temperatur und spätere Demontage zusammenpassen. Dosieren Sie sparsam, damit der Klebstoff nicht in den Innensechskant läuft.

Wie bestellt man den richtigen Ersatz?

Notieren Sie Gewindenenngröße, Steigung, Gesamtlänge, Spitzenform, Innenantrieb, Werkstoff, Härteklasse und Oberfläche. Bei alten Normangaben sollte die Maßgleichheit geprüft werden.
