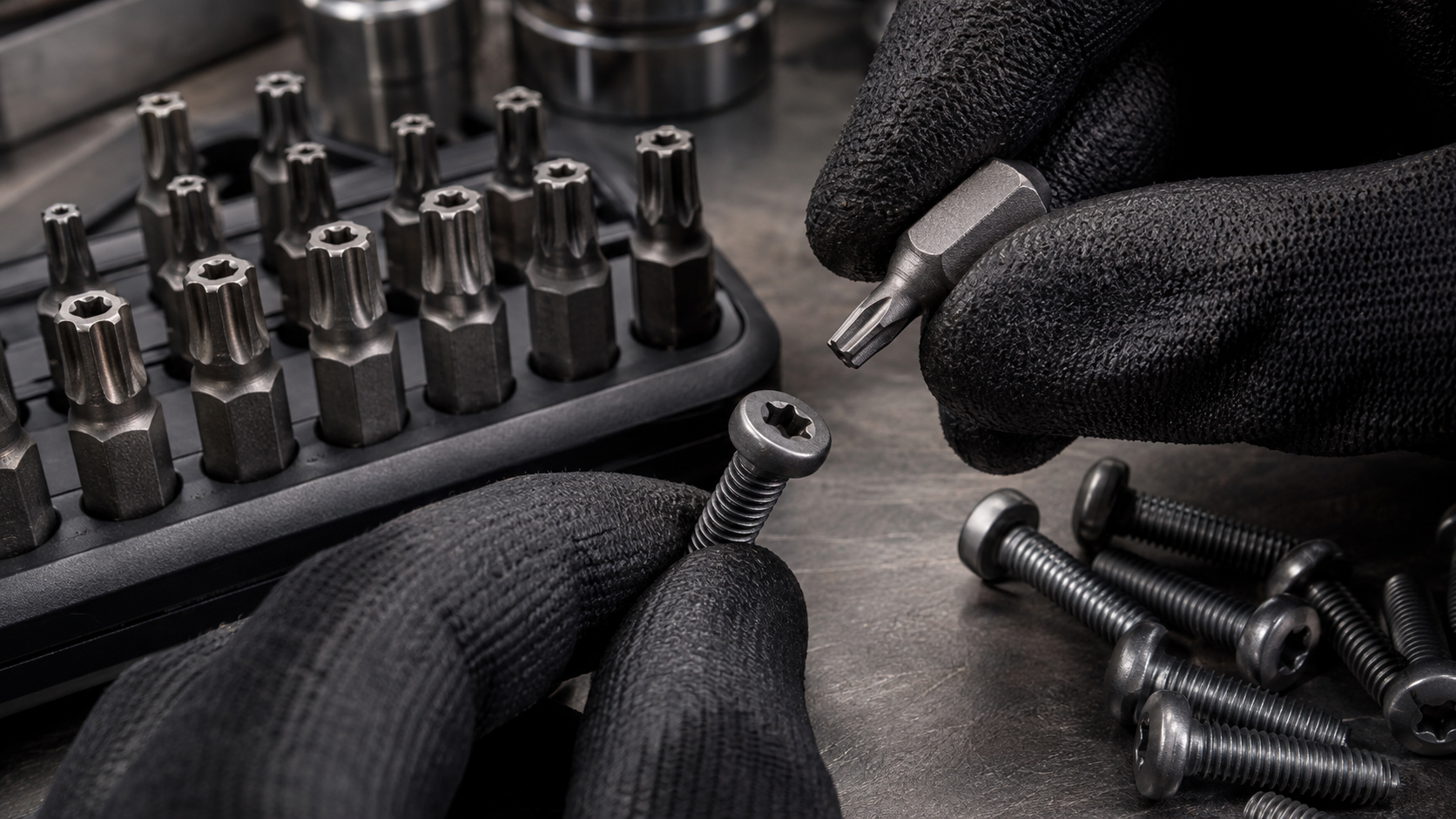

Torx-Schlüsselweiten: TX-Größen für metrische Schrauben

Metrische Schrauben mit Innen-Sechsrund, oftmals als TX oder Torx bezeichnet, sind aus der modernen Befestigungstechnik nicht mehr wegzudenken. Sie garantieren eine exzellente Kraftübertragung und verhindern das gefürchtete Herausrutschen des Werkzeugs. Doch die richtige Zuordnung der Schlüsselweiten zu den jeweiligen metrischen Gewinden bereitet vielen Anwendern Kopfzerbrechen. Welcher Bit passt perfekt in eine M5- oder M6-Schraube? Eine falsche Wahl führt schnell zu beschädigten Schraubenköpfen und frustrierenden Arbeitsunterbrechungen. Dieser Ratgeber liefert Ihnen eine fundierte Übersicht über die metrischen TX-Schlüsselweiten. Wir klären die wichtigsten technischen Grundlagen und zeigen Ihnen, wie Sie stets das passende Werkzeug für Ihre Innen-Sechsrund-Schrauben auswählen.

Das Wichtigste in Kürze

• Das Innen-Sechsrund-Profil (TX) bietet eine optimale Kraftübertragung ohne Cam-Out-Effekt.
• Die benötigte TX-Größe hängt sowohl vom metrischen Gewinde als auch von der Kopfform der Schraube ab.
• Für eine Standard-M6-Zylinderschraube wird meist ein Werkzeug der Größe TX30 verwendet.
• Senkkopfschrauben erfordern bei gleichem Gewindedurchmesser oft eine kleinere Schlüsselweite als Zylinderkopfschrauben.
• Hochwertige Bits und Schlüssel verlängern die Lebensdauer der Schrauben erheblich und verhindern Verschleiß.

Häufige Frage (Featured Snippet)

Welche Torx-Größe passt zu einer M5-Schraube?

Für eine Standard-M5-Schraube mit Innen-Sechsrund (TX) wird bei einem Zylinderkopf in der Regel die Schlüsselweite TX25 benötigt. Handelt es sich jedoch um eine M5-Senkkopfschraube, kommt oft ein kleinerer Antrieb wie der TX20 zum Einsatz, um die Proportionen des flacheren Kopfes zu wahren.

Die Vorteile des Innen-Sechsrund-Profils gegenüber anderen Antriebsarten

Das Innen-Sechsrund-Profil, weithin bekannt unter der Abkürzung TX, hat die Befestigungstechnik in den letzten Jahrzehnten revolutioniert. Im Gegensatz zu traditionellen Kreuzschlitz- oder Schlitzantrieben bietet dieses System eine nahezu perfekte, formschlüssige Kraftübertragung. Der gefürchtete Cam-Out-Effekt, bei dem das Werkzeug unter Belastung aus dem Schraubenkopf herausgedrückt wird, tritt hier praktisch nicht auf. Dadurch muss der Anwender deutlich weniger axiale Anpresskraft aufbringen, was ein ermüdungsfreies Arbeiten ermöglicht. auch verteilt das wellenförmige Profil die auftretenden Kräfte gleichmäßig auf eine große Fläche, anstatt sie an punktuellen Kanten zu konzentrieren. Dies schont das Material der Schraube enorm und reduziert den Verschleiß am Werkzeug auf ein Minimum. Letztendlich führt diese überlegene Konstruktion zu wesentlich höheren übertragbaren Drehmomenten, was besonders bei festen Verbindungen im Maschinenbau von großem Vorteil ist.

Wie die Schlüsselweiten für TX-Schrauben genormt sind

Die Zuordnung von Werkzeuggrößen zu bestimmten Schraubenabmessungen unterliegt strengen internationalen Normen wie der ISO- und DIN-Standardisierung. Diese Regelwerke stellen sicher, dass ein TX20-Bit in Deutschland exakt dieselbe Passform aufweist wie ein entsprechendes Werkzeug in Asien oder Amerika. Für metrische Gewinde existieren spezifische Tabellen, die den Gewindedurchmesser exakt mit dem jeweiligen Innen-Sechsrund-Antrieb verknüpfen. Solche Normen berücksichtigen dabei nicht nur das metrische Maß des Gewindes, sondern auch die exakten geometrischen Proportionen des Schraubenkopfes. Dadurch wird gewährleistet, dass der Antrieb tief genug in den Kopf eingelassen werden kann, ohne die strukturelle Integrität der Schraube zu schwächen. Hersteller von Verbindungselementen müssen diese Vorgaben zwingend einhalten, um eine reibungslose Kompatibilität auf dem Markt zu garantieren. Wenn Sie also eine genormte metrische Schraube erwerben, können Sie sich stets auf die etablierten Tabellenwerke zur Bestimmung der Schlüsselweite verlassen.

Die Zuordnung von metrischen Gewinden zu den gängigen TX-Größen

Die praktische Zuordnung der TX-Größen zu metrischen Gewinden folgt bestimmten Mustern, die Handwerker im Laufe der Zeit meist verinnerlichen. Bei sehr feinen Gewinden wie M3 wird in der industriellen Praxis standardmäßig ein Innen-Sechsrund der Größe TX10 verwendet. Sobald der Gewindedurchmesser auf M4 ansteigt, wechselt der benötigte Antrieb bei Zylinderkopfschrauben in der Regel auf die Größe TX20. Für das weit verbreitete M5-Gewinde ist hingegen der Einsatz eines Werkzeugs mit der Schlüsselweite TX25 der absolute Standard. Eine M6-Schraube erfordert wiederum eine deutlich stärkere Kraftübertragung, weshalb hier üblicherweise ein TX30-Bit zum Einsatz kommt. Bei noch größeren Verbindungen wie einem M8-Gewinde finden Handwerker meist die Schlüsselweiten TX40 oder seltener TX45 vor. Es ist essenziell wichtig, diese gängigen Kombinationen zu kennen, um bei Montagearbeiten nicht versehentlich ein zu kleines Werkzeug zu verwenden und den Schraubenkopf zu ruinieren.

Warum die Kopfform der Schraube bei der TX-Wahl darauf kommt es an

Viele Anwender begehen den Fehler zu glauben, dass ein bestimmtes metrisches Gewinde immer dieselbe TX-Schlüsselweite erfordert. Tatsächlich spielt die spezifische Form des Schraubenkopfes eine ebenso wichtige Rolle bei der Bestimmung des passenden Werkzeugs. Zylinderkopfschrauben bieten aufgrund ihrer massiven Bauweise ausreichend Materialvolumen, um einen relativ großen und tiefen Innen-Sechsrund-Antrieb aufzunehmen. Bei Senkkopfschrauben verhält sich dies jedoch völlig anders, da ihr Kopf zur Kante hin sehr flach ausläuft. Um die Stabilität des Senkkopfes nicht zu gefährden, muss der Hersteller den Antrieb entsprechend kleiner dimensionieren. Ein klassisches Beispiel ist das M5-Gewinde, welches als Zylinderschraube einen TX25 benötigt, als Senkkopfschraube jedoch oft nur mit einem TX20 ausgestattet ist. Wer diese feinen Unterschiede ignoriert, greift schnell zum falschen Bit und wundert sich über mangelnden Halt beim Verschrauben.

Werkzeugqualität und Materialauswahl für langlebige TX-Verbindungen

Selbst die beste Kenntnis über die richtige Zuordnung von Gewinde und Schlüsselweite nützt wenig, wenn die Werkzeugqualität mangelhaft ist. Billige Bits und Schlüssel aus minderwertigem Stahl neigen dazu, unter hoher Belastung schnell abzusplittern oder sich zu verformen. Ein minimal verformter TX-Antrieb passt nicht mehr formschlüssig in den Schraubenkopf und verursacht beim Drehen unwiderrufliche Schäden am Profil. Daher sollten Sie stets auf hochlegierten Werkzeugstahl setzen, der speziell für hohe Drehmomente gehärtet wurde. Viele Premiumhersteller beschichten ihre Bits zusätzlich mit Materialien wie Titannitrid oder Diamantpartikeln, um den Halt im Schraubenkopf weiter zu maximieren. Auch die Toleranzen in der Fertigung spielen eine gewaltige Rolle, da schon Bruchteile eines Millimeters über den perfekten Sitz entscheiden. Investieren Sie deshalb in zertifizierte Markenwerkzeuge, um Ihre metrischen Innen-Sechsrund-Schrauben sicher und beschädigungsfrei zu verarbeiten.

Typische Anwendungsbereiche für metrische Schrauben mit TX-Antrieb

Metrische Schrauben mit Innen-Sechsrund-Profil sind aufgrund ihrer hervorragenden Eigenschaften in unzähligen Branchen der absolute Standard geworden. In der Automobilindustrie werden sie flächendeckend eingesetzt, um Bauteile schnell und mit präzisen Drehmomenten automatisiert montieren zu können. Auch im modernen Holzbau greifen Zimmerleute fast ausschließlich auf das TX-System zurück, um lange Schrauben ohne enormen Kraftaufwand bündig einzudrehen. In der Elektronikfertigung ermöglichen die winzigen TX-Größen eine sichere Verschraubung von empfindlichen Platinen, ohne dass das Werkzeug abrutscht und benachbarte Bauteile zerstört. Der Maschinenbau profitiert massiv von den hohen Anzugsmomenten, die sich durch dieses Profil ohne Beschädigung des Befestigungselements realisieren lassen. Sogar in der Fahrradtechnik hat sich das System weitgehend etabliert, um sicherheitsrelevante Komponenten wie Bremsscheiben zuverlässig zu fixieren. Letztendlich zeigt diese immense Bandbreite an Einsatzgebieten, wie überlegen und vielseitig das metrische TX-Schraubensystem in der Praxis wirklich ist.

Torx-Größe ist keine metrische Schlüsselweite

TX20, TX25 oder TX30 sind Größen eines sechsrundartigen Antriebsprofils. Die Zahl entspricht weder Millimetern noch dem Schraubendurchmesser. Die ISO 10664:2014 beschreibt Form, Grundmaße und Prüfung des Innensechsrund-Antriebs. Welche TX-Größe ein Schraubenhersteller mit M4, M5 oder M6 kombiniert, hängt zusätzlich von Kopfform, Norm und Produktserie ab.

*Praxisbereiche, keine universelle Normzuordnung. Die Kennzeichnung der konkreten Schraube hat Vorrang.

Die richtige TX-Größe ohne Raten finden

1. Antrieb von Schmutz, Lack und Korrosion befreien.
2. Bit gerade ansetzen und ohne Gewalt bis auf den Grund schieben.
3. Eine passende Größe füllt die Kontur nahezu spielfrei aus.
4. Lässt sich der Bit sichtbar kippen, ist er zu klein oder verschlissen.
5. Sitzt er nur auf den Spitzen, ist er zu groß oder das Profil blockiert.
6. Vor hohem Drehmoment eine neue, hochwertige Klinge testen.

Bei einer beschädigten Schraube hilft kein kleinerer Bit „mit mehr Druck“. Dadurch werden die Loben rund. Sichere Lösungswege finden Sie unter festsitzende oder beschädigte Schrauben lösen. Grundlagen zu Kopf, Schaft und Gewinde erklärt der Beitrag Aufbau und Arten einer Schraube.

Innen-Torx, Außen-Torx und Security-Torx

Innensechsrund

Der Bit greift in einer sechslobigen Vertiefung. Dies ist die verbreitete TX-Reihe. Umgangssprachlich wird sie meist Torx genannt, normsprachlich oft Innensechsrund.

Außensechsrund

Hier sitzt das Profil außen am Schraubenkopf; benötigt wird eine E-Nuss. Eine E10-Nuss ist nicht dasselbe Werkzeug wie ein TX10-Bit. Verwechslung beschädigt Kopf und Nuss.

Security-Torx

Ein Mittelstift im Schraubenkopf verlangt einen Bit mit Bohrung. Die reine TX-Größe bleibt relevant, das Werkzeug muss aber als manipulationshemmende Variante ausgeführt sein. Fünflobige Sicherheitsprofile gehören nicht zur normalen sechslobigen TX-Familie.

Warum Torx trotz passender Größe durchrutscht

• Bitspitze oder Schraubenkopf sind verschlissen.
• Der Bit steckt wegen Schmutz nicht vollständig im Profil.
• Maschine und Bit stehen schräg zur Schraubenachse.
• Zu hohe Drehzahl lässt den Bit aus dem Antrieb springen.
• Ein harter Schlagbit wird für eine nicht freigegebene Anwendung genutzt.
• Die Schraube ist festkorrodiert oder mit Klebstoff gesichert.

Reinigen, Bit erneuern und axialen Druck kontrolliert aufbauen. Bei drehmomentkritischen Verbindungen gehört ein Bit-Einsatz in ein kalibriertes Werkzeug; ein kurzer Akkuschrauberimpuls ist kein reproduzierbares Anzugsmoment.

Praxis-Tipp für Werkstatt und Einkauf

Notieren Sie nicht nur „Torx“, sondern Innen- oder Außenprofil, TX- oder E-Größe, Länge und gewünschte Bitaufnahme. Für tiefe Bohrungen braucht es einen langen Bit, für Schlagschrauber eine freigegebene Impact-Ausführung. Messen Sie die metrische Schraube separat; die Anleitung Schrauben richtig messen verhindert, dass Antrieb und Gewindegröße vermischt werden.

Fazit

Torx-Größen werden am realen Antrieb oder anhand der Schraubendokumentation bestimmt, nicht allein über M3, M4 oder M6. Ein vollständig sitzender, unverschlissener Bit schützt Profil und Verbindung.

Häufige Fragen

Was bedeutet TX bei Torx-Bits?

TX kennzeichnet die Größenreihe des Innensechsrund-Antriebs. Die Zahl ist keine Millimeterangabe und lässt sich nicht direkt aus dem metrischen Schraubendurchmesser berechnen.

Welche Torx-Größe passt zu M6?

M6 wird je nach Kopfform und Hersteller häufig mit TX25 oder TX30 kombiniert. Eine verbindliche Universalzuordnung gibt es nicht; prüfen Sie Schraubendaten oder testen Sie den spielfreien Sitz.

Woran erkennt man einen zu kleinen Torx-Bit?

Der Bit lässt sich im Profil kippen und berührt vor allem die Spitzen der Loben. Unter Last verformt er den Schraubenkopf. Wechseln Sie vor dem Lösen zur nächstpassenden Größe.

Was ist der Unterschied zwischen TX und E-Torx?

TX-Bits greifen in ein Innenprofil. E-Stecknüsse umfassen ein sechslobiges Außenprofil. Gleiche Zahlen bedeuten nicht, dass TX- und E-Werkzeuge austauschbar sind.

Was ist Security-Torx?

Security-Torx besitzt einen Stift in der Mitte des Schraubenprofils. Dafür ist ein passender TX-Bit mit zentraler Bohrung nötig. Die normale Größe allein genügt nicht.

Kann man einen Torx-Bit mit dem Hammer einschlagen?

Das kann Schraubenkopf, Bit und Bauteil beschädigen. Bei bereits rundem Profil gibt es spezielle Ausdrehermethoden; ein gewaltsam eingeschlagener Standardbit ist keine kontrollierte Lösung.

Warum rutscht ein passender Torx-Bit trotzdem heraus?

Häufig verhindern Schmutz, Lack oder Verschleiß den vollständigen Eingriff. Auch schräges Ansetzen und zu hohe Drehzahl führen zum Überspringen. Profil reinigen und einen neuen Bit axial führen.

Sind Torx-Bits für Schlagschrauber geeignet?

Nur wenn der Hersteller sie als Impact-Bits freigibt. Normale spröde Bits können unter schlagender Belastung brechen und Splitter bilden.
