UNF-Gewinde: Tabelle, Maße und Anzugsmomente

Wenn es um amerikanische Gewindenormen geht, führt an der Unified Thread Standard (UTS) kein Weg vorbei. Eine der wichtigsten Ausprägungen dieser Norm ist das UNF-Gewinde (Unified National Fine). Das amerikanische Feingewinde zeichnet sich durch eine besonders hohe Präzision und eine geringere Steigung im Vergleich zum Standard-Regelgewinde aus. In Branchen, in denen maximale Haltekraft und Widerstandsfähigkeit gegenüber Vibrationen gefordert sind, wie beispielsweise in der Luft- und Raumfahrt oder im Automotive-Sektor, ist diese Gewindeart unverzichtbar. Doch welche spezifischen Maße gelten für die unterschiedlichen Durchmesser? Welche Anzugsmomente sind erforderlich, um eine sichere Verbindung zu gewährleisten? In diesem detaillierten Leitfaden erfahren Sie alles Wichtige rund um das UNF-Gewinde, die passende Tabelle sowie nützliche Tipps für die praktische Anwendung.

Das Wichtigste in Kürze

• Amerikanisches Feingewinde: UNF steht für Unified National Fine und repräsentiert das amerikanische Gegenstück zum europäischen metrischen Feingewinde.
• Spezifischer Flankenwinkel: Das Gewinde verfügt über einen Flankenwinkel von exakt 60 Grad, was eine optimale Kraftübertragung ermöglicht.
• Erhöhte Haltekraft: Durch die feinere Steigung (mehr Gänge pro Zoll) bietet das UNF-Gewinde eine deutlich höhere Zugfestigkeit als das UNC-Regelgewinde.
• Vibrationsresistenz: Dank der vergrößerten Reibungsfläche eignet es sich hervorragend für dynamisch beanspruchte Verbindungen.
• Standardisierte Bezeichnungen: Die Angabe erfolgt typischerweise über den Außendurchmesser in Zoll sowie die Anzahl der Gewindegänge pro Zoll, beispielsweise 1/4 Zoll – 28.

Was ist ein UNF-Gewinde?

Frage: Was genau ist ein UNF-Gewinde und wofür wird es verwendet?

Antwort: Das UNF-Gewinde (Unified National Fine) ist ein standardisiertes amerikanisches Feingewinde mit einem Flankenwinkel von 60 Grad. Es zeichnet sich durch eine geringere Steigung und somit mehr Gewindegängen pro Zoll im Vergleich zum UNC-Gewinde aus. Diese Konstruktion sorgt für eine höhere Zugfestigkeit, bessere Vibrationsbeständigkeit und präzisere Einstellmöglichkeiten, weshalb es vorrangig in hochbeanspruchten Bereichen wie dem Maschinenbau, der Luftfahrt und der Fahrzeugtechnik eingesetzt wird.

Die grundlegende Definition und Normierung des UNF-Gewindes

Das UNF-Gewinde gehört zur weit verbreiteten Familie des Unified Thread Standard (UTS), welcher in den USA, Kanada und Großbritannien maßgeblich ist. Diese Norm wurde ursprünglich im Jahr 1949 eingeführt, um eine länderübergreifende Kompatibilität von Verbindungselementen zu gewährleisten. UNF steht dabei für „Unified National Fine“ und klassifiziert das Gewinde eindeutig als Feingewinde. Im Gegensatz zu europäischen metrischen Gewinden werden die Dimensionen hier ausschließlich in der Maßeinheit Zoll (Inch) angegeben. Ein charakteristisches Merkmal ist der standardisierte Flankenwinkel von exakt 60 Grad, der mit dem metrischen System übereinstimmt. Durch die engere Gewindesteigung ergeben sich mehr Gewindegänge auf einer definierten Strecke, was zu einer deutlich erhöhten Reibungsfläche führt. Diese feine Struktur erfordert bei der Fertigung eine extrem hohe Präzision, belohnt den Anwender jedoch mit einer herausragenden Zuverlässigkeit bei mechanischen Belastungen.

Die entscheidenden Unterschiede zwischen UNF- und UNC-Gewinden

Um die Einsatzgebiete des amerikanischen Feingewindes zu verstehen, muss man es zwingend mit dem UNC-Gewinde (Unified National Coarse) vergleichen. Der augenscheinlichste Unterschied liegt in der Steigung, da UNF-Gewinde wesentlich mehr Gänge pro Zoll aufweisen als ihre UNC-Pendants. Diese feinere Struktur beim UNF-Gewinde führt zu einem größeren Spannungsquerschnitt, was die Zugfestigkeit der Schraubverbindung enorm erhöht. auch neigen UNF-Schrauben aufgrund der geringeren Steigungswinkel deutlich weniger zum selbstständigen Lösen bei starken Vibrationen. Andererseits sind UNC-Gewinde robuster gegenüber Verschmutzungen und Beschädigungen, was sie für den groben Einsatz auf Baustellen prädestiniert. Das UNF-Gewinde erfordert hingegen eine präzisere Ausrichtung beim Eindrehen, um ein Verkanten oder Beschädigen der feinen Gewindegänge zu vermeiden. Letztendlich entscheidet die spezifische Anforderung an die Verschraubung darüber, welches Profil aus dem Unified Thread Standard die beste Wahl für das jeweilige Konstruktionsprojekt darstellt.

Typische Anwendungsgebiete für das amerikanische Feingewinde

Aufgrund seiner spezifischen technischen Eigenschaften wird das UNF-Gewinde in Branchen eingesetzt, die höchste Ansprüche an Sicherheit und Präzision stellen. In der Luft- und Raumfahrttechnik ist dieses Gewindeprofil nahezu unverzichtbar, da hier jedes Gramm zählt und gleichzeitig extreme dynamische Belastungen auftreten. Auch in der modernen Automobilindustrie, insbesondere im Rennsport, schätzt man die hohe Vibrationsresistenz der UNF-Verschraubungen. Komplexe hydraulische Systeme und hochdruckführende Anlagen vertrauen ebenfalls auf die exzellenten Dichtungseigenschaften, die durch die feine Steigung ermöglicht werden. außerdem finden sich UNF-Schrauben häufig in Präzisionsmessgeräten, da die feine Gewindesteigung eine mikrometergenaue Justierung erlaubt. Im Maschinen- und Anlagenbau werden sie vor allem dort verbaut, wo enge Toleranzen zwingend eingehalten werden müssen. Selbst in hochwertigen medizinischen Instrumenten spielt das amerikanische Feingewinde seine Stärken aus, wenn eine absolut spielfreie und belastbare Verbindung gefordert ist.

Aufbau und systematische Bezeichnung einer UNF-Schraube

Die korrekte Entschlüsselung der UNF-Gewindebezeichnung ist essenziell für die Auswahl der passenden Werkzeuge und Gegenstücke. Eine typische Kennzeichnung sieht beispielsweise so aus: „1/4 Zoll – 28 UNF x 1/2“. Der erste Wert, in diesem Fall „1/4“, gibt den nominalen Außendurchmesser des Gewindes in Zoll an, was umgerechnet exakt 6,35 Millimetern entspricht. Die darauf folgende Zahl „28“ definiert die Gewindesteigung und steht für die Anzahl der Gewindegänge pro Zoll (Threads Per Inch, kurz TPI). Das Kürzel „UNF“ bestätigt logischerweise das Profil als amerikanisches Feingewinde nach dem UTS-Standard. Der letzte Wert „1/2“ beschreibt die eigentliche Schaftlänge der Schraube ab der Kopfauflage in Zoll, hier also 12,70 Millimeter. Bei sehr kleinen Gewindedurchmessern unter 1/4 Zoll wird der Durchmesser häufig durch eine festgelegte Nummer (z. B. Nr. 10 – 32 UNF) anstelle eines Bruchs angegeben. Das Verständnis dieser Systematik schützt Konstrukteure und Mechaniker effektiv vor fatalen Fehlgriffen bei der Montage.

Die Bedeutung der korrekten Anzugsmomente bei der Montage

Das Einhalten der vorgeschriebenen Anzugsmomente ist bei UNF-Gewinden von kritischer Bedeutung für die strukturelle Integrität der Verbindung. Ein korrektes Drehmoment sorgt dafür, dass die Schraube im optimalen elastischen Bereich gedehnt wird, wodurch die notwendige Vorspannkraft entsteht. Da UNF-Gewinde einen größeren Kerndurchmesser als UNC-Gewinde haben, können sie prinzipiell höhere Drehmomente aufnehmen und eine stärkere Klemmkraft erzeugen. Allerdings erfordert die feinere Steigung auch ein sensibleres Vorgehen, da bei übermäßigem Krafteinsatz das empfindliche Gewinde schneller überdreht oder abgeschert werden kann. Um das exakte Anzugsmoment zu bestimmen, müssen Materialbeschaffenheit, Festigkeitsklasse der Schraube und die Oberflächenbehandlung (z. B. verzinkt oder geölt) berücksichtigt werden. Spezialisierte Tabellen, wie sie etwa auf Fachportalen zur Verfügung gestellt werden, liefern hierfür unverzichtbare Richtwerte. In hochsensiblen Bereichen empfiehlt sich grundsätzlich die Verwendung kalibrierter Drehmomentschlüssel, um die berechneten Werte präzise und reproduzierbar auf die Verbindung zu übertragen.

Tipps zur Ermittlung des richtigen Kernlochdurchmessers

Für die erfolgreiche Eigenfertigung eines Innengewindes ist die exakte Berechnung des Kernlochdurchmessers der wichtigste Vorbereitungsschritt. Ein zu groß gebohrtes Kernloch führt zwangsläufig zu einer mangelhaften Flankenüberdeckung, was die Ausreißfestigkeit der gesamten Konstruktion drastisch reduziert. Wird das Loch hingegen zu klein dimensioniert, besteht die akute Gefahr, dass der Gewindebohrer beim Schneidvorgang blockiert oder gar abbricht. Bei UNF-Gewinden berechnet sich der optimale Bohrdurchmesser theoretisch aus dem Außendurchmesser abzüglich der Steigung, jedoch erleichtern normierte Tabellen den Arbeitsalltag erheblich. Für ein gängiges 1/4 Zoll – 28 UNF Gewinde wird beispielsweise standardmäßig ein Kernlochbohrer mit einem Durchmesser von 5,50 Millimetern verwendet. Vor dem eigentlichen Gewindeschneiden sollte die Bohrung stets entgratet werden, um einen sauberen Anschnitt zu gewährleisten. Der konsequente Einsatz von speziellem Schneidöl minimiert die Reibung, verlängert die Standzeit des Werkzeugs und sorgt für eine exzellente Oberflächengüte der feinen Gewindeflanken.

UNF-Gewinde richtig lesen

Die Bezeichnung 1/4-28 UNF-2A enthält vier Informationen: 1/4 Zoll ist der Nenndurchmesser, 28 bezeichnet die Gewindegänge pro Zoll, UNF steht für die feine Unified-Reihe und 2A für eine mittlere Toleranzklasse des Außengewindes. Bei Innengewinden endet die Klasse auf B. Eine bloße Messung des Außendurchmessers reicht deshalb nicht – Durchmesser, TPI und Klasse müssen zusammenpassen.

Die aktuelle maßgebliche Ausgabe ASME B1.1-2024 für Unified-Inch-Gewinde beschreibt Gewindeform, Reihen, Klassen, Toleranzen und Bezeichnung. UNF besitzt wie UNC einen Flankenwinkel von 60 Grad. Es ist dennoch nicht mit einem metrischen ISO-Gewinde austauschbar.

UNF-Tabelle: Durchmesser und Steigung

*Richtwerte für übliche Schneidgewindebohrer. Material, gewünschter Gewindeanteil, Werkzeughersteller und Toleranz können einen anderen Bohrer verlangen.

Die metrische Steigung lässt sich aus 25,4 mm ÷ TPI berechnen. Bei 28 TPI ergibt das 0,907 mm. Genau diese krumme Zahl erklärt, warum eine metrische Schraube mit scheinbar ähnlichem Durchmesser nicht passt. Schon nach wenigen Umdrehungen laufen die Flanken gegeneinander und beschädigen beide Teile.

UNF oder UNC: Wann das Feingewinde Vorteile hat

UNF besitzt bei gleichem Nenndurchmesser mehr Gewindegänge pro Zoll und einen größeren Spannungsquerschnitt. Das kann bei ausreichend festem Gegengewinde Vorteile für Zugbeanspruchung und Feineinstellung bringen. Die kleinere Steigung erlaubt auch eine feinere axiale Bewegung pro Umdrehung. UNC ist unempfindlicher gegen Schmutz, lässt sich schneller montieren und ist in weichen Werkstoffen oft robuster.

Fein bedeutet nicht automatisch vibrationssicher. Vorspannkraft, Reibung, Klemmlänge, Querbelastung und Sicherungsmethode bestimmen, ob sich eine Verbindung löst. Für den direkten Vergleich hilft die Umrechnung von UNC, UNF und metrischen Gewinden. Wie Sie TPI mit einer Lehre bestimmen, zeigt der Beitrag Gewindesteigung richtig messen.

Anzugsmomente: Warum eine Universalzahl gefährlich ist

Das Anzugsmoment ist nur ein indirekter Weg zur Vorspannkraft. Zwei gleich große UNF-Schrauben können je nach Festigkeitsklasse, Beschichtung, Schmierung, Mutter, Einschraubtiefe und Auflagefläche völlig andere Werte verlangen. Die NASA nennt für eine reine Drehmomentsteuerung typische Abweichungen der Vorspannung von etwa ±15 bis ±30 Prozent. Der NASA Fastener Design Manual erklärt auch den großen Einfluss von Reibung, Oberflächen und Werkzeug.

Gehen Sie in dieser Reihenfolge vor:

1. Nenndurchmesser und TPI eindeutig bestimmen.
2. Werkstoff und Festigkeitsstandard der Schraube feststellen, etwa SAE J429 Grade 5 oder Grade 8.
3. Mutter oder Innengewinde auf ausreichende Festigkeit und Einschraubtiefe prüfen.
4. Zustand als trocken, beschichtet oder definiert geschmiert festlegen.
5. Drehmoment aus der freigegebenen Herstellertabelle der konkreten Verbindung übernehmen.
6. Bei sicherheitskritischen Bauteilen Montagevorgabe, Kalibrierung und Dokumentation einhalten.

Eine Tabelle ohne Reibwert und Festigkeitsklasse ist keine belastbare Montagevorgabe. Schmiermittel senken die Reibung; bei unverändertem Drehmoment kann die Schraube dadurch stärker vorgespannt und überlastet werden. Umgekehrt führen beschädigte oder korrodierte Gewinde trotz hohen Drehmoments zu wenig Klemmkraft.

UNF-Gewinde prüfen und schneiden

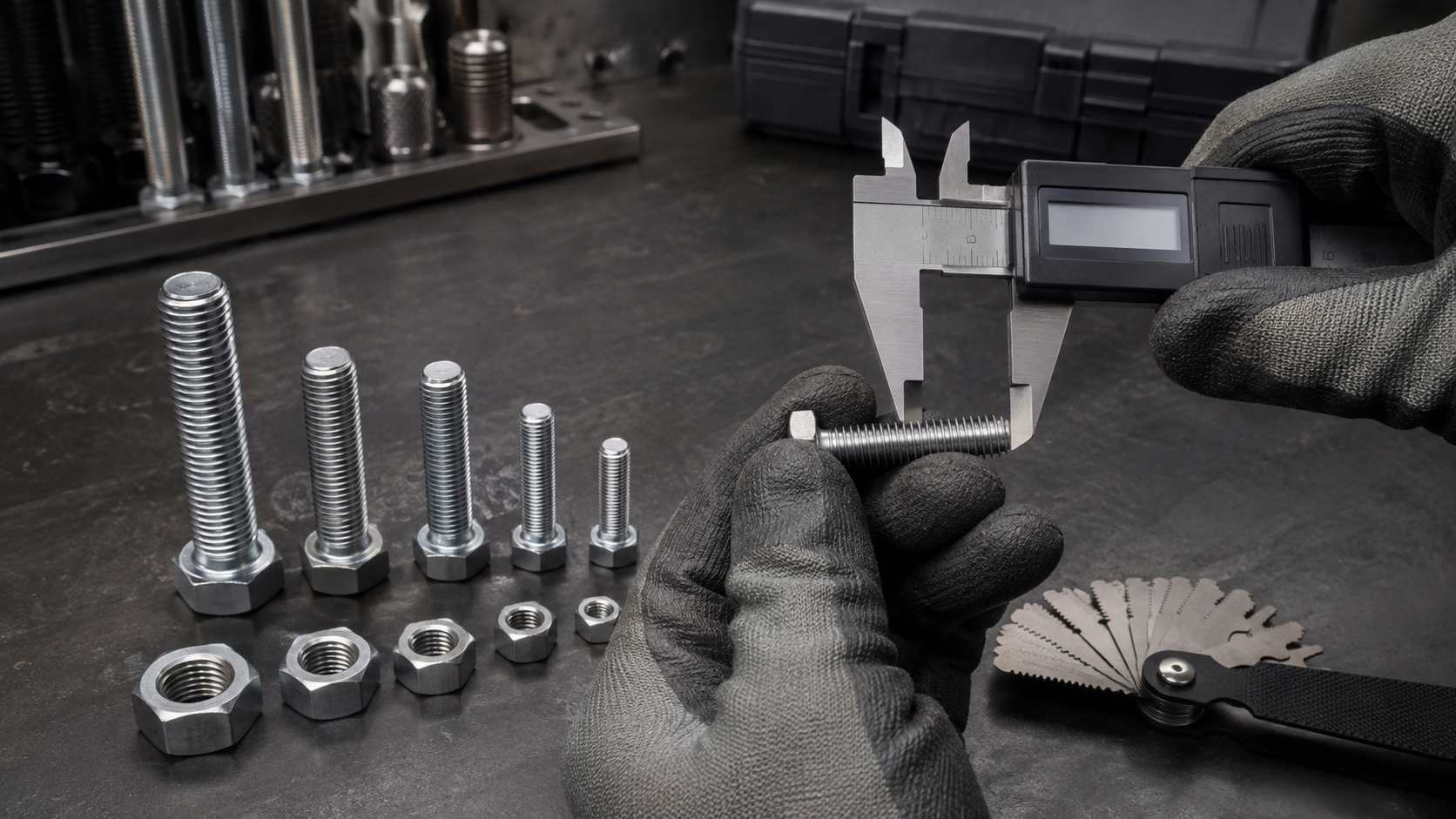

Reinigen Sie die Flanken und messen Sie zuerst den Außendurchmesser. Danach legt eine Zoll-Gewindelehre die TPI fest. Eine metrische Steigungslehre kann zufällig beinahe passen, bestätigt UNF aber nicht. Für die Toleranzklasse und Verschleißprüfung braucht es Gut- und Ausschusslehrdorne oder Lehrringe.

Beim Schneiden wird rechtwinklig angebohrt, der passende UNF-Gewindebohrer verwendet und das Schneidmittel auf den Werkstoff abgestimmt. Sacklöcher benötigen zusätzliche Tiefe für Anschnitt und Späne. Der Kernloch-Richtwert aus der Tabelle ist ein Startpunkt; verbindlich bleibt die Werkzeugtabelle. Beschädigte Innengewinde werden nicht mit einer metrischen Schraube „nachgeformt“. Geeignete Reparaturverfahren beschreibt der Ratgeber Gewinde fachgerecht reparieren.

Typische Verwechslungen vermeiden

• 1/4-28 UNF und M6 × 1: ähnlich groß, aber weder Durchmesser noch Steigung stimmen überein.
• 3/8-24 UNF und M10 × 1: die Steigung liegt nah beieinander, der Durchmesser nicht.
• UNF und UNJ: UNJ besitzt ein kontrolliertes Wurzelprofil für hohe Ermüdungsfestigkeit und ist nicht pauschal gleichzusetzen.
• Rohrgewinde: NPT, BSP und andere Rohrgewinde folgen eigenen Geometrien und Dichtprinzipien.

Fazit

UNF-Gewinde werden über Zoll-Nenndurchmesser, TPI und Klasse bestimmt. Für das Anzugsmoment reichen diese Maße nicht: Festigkeit, Reibung und Einbausituation gehören zwingend dazu.

Häufige Fragen

Wofür steht UNF?

UNF bedeutet Unified National Fine und bezeichnet die feine Reihe der Unified-Inch-Gewinde. Durchmesser werden in Zoll, die Steigung als Gewindegänge pro Zoll – Threads per Inch – angegeben.

Welchen Flankenwinkel hat ein UNF-Gewinde?

UNF besitzt einen Flankenwinkel von 60 Grad. Dieser Winkel allein macht es nicht kompatibel mit metrischen ISO-Gewinden, weil Nenndurchmesser, Steigung und Toleranzen abweichen.

Was bedeutet 1/4-28 UNF?

1/4 Zoll bezeichnet den Nenndurchmesser und 28 die Anzahl der Gewindegänge pro Zoll. Ohne zusätzliche Klassenangabe fehlen noch Informationen zur Toleranz des Innen- oder Außengewindes.

Kann eine metrische Schraube in ein UNF-Gewinde passen?

Nein. Selbst wenn sie zunächst greift, unterscheiden sich Durchmesser und Steigung. Weiterdrehen beschädigt die Flanken. Identifizieren Sie beide Gewinde mit Messschieber und Gewindelehre.

Wie berechnet man die UNF-Steigung in Millimetern?

Teilen Sie 25,4 Millimeter durch die TPI-Zahl. Für 28 TPI ergibt sich beispielsweise eine rechnerische Steigung von rund 0,907 Millimetern.

Hat UNF immer ein höheres Anzugsmoment als UNC?

Nein. Das zulässige Drehmoment hängt unter anderem von Festigkeitsklasse, Schmierung, Beschichtung, Mutter und Einschraubtiefe ab. Die Gewindereihe allein reicht für die Festlegung nicht aus.

Welches Kernloch braucht 1/4-28 UNF?

Ein häufig verwendeter Richtwert liegt bei etwa 5,5 Millimetern. Prüfen Sie vor dem Bohren die Tabelle des Gewindebohrerherstellers, denn Werkstoff, Werkzeug und gewünschter Gewindeanteil beeinflussen die Wahl.

Wie erkennt man UNF gegenüber UNC?

Messen Sie bei gleichem Nenndurchmesser die Gewindegänge pro Zoll. UNF besitzt mehr TPI als UNC. Eine Zoll-Gewindelehre liefert dabei eine deutlich sicherere Zuordnung als der Blick allein.
