Welcher Dübel für WDVS? Auswahl, Länge und Montage
Die Auswahl des richtigen Dübels für ein Wärmedämmverbundsystem (WDVS) ist von größter Bedeutung, um eine sichere und dauerhafte Befestigung zu gewährleisten. In diesem detaillierten Leitfaden werden wir verschiedene Aspekte und Anforderungen an Dübel für WDVS besprechen. Von Schwerlastdübeln über Dämmstoffdübel bis hin zu spezifischen Lösungen für Styropor- und Fassadendämmungen, bieten wir Ihnen fundiertes Wissen und praktische Tipps, basierend auf umfangreicher Erfahrung und Expertise.
Dübel im WDVS: Drei Befestigungsebenen verstehen
Eine gedämmte Fassade besteht aus tragendem Wandbaustoff, Kleber und Dämmplatte sowie der bewehrten Putzschale. Jede Ebene kann nur bestimmte Kräfte aufnehmen. Der Putz ist keine tragende Wand. EPS oder Mineralwolle kann Druck verteilen, aber keine beliebige Zug- oder Hebellast halten. Der Wandbaustoff übernimmt die sichere Verankerung, wenn ein Anbauteil schwerer oder sicherheitsrelevant ist.
Deshalb beginnt die Auswahl nicht mit dem Durchmesser, sondern mit vier Fragen: Was wird befestigt? Wie groß sind Gewicht und Windangriffsfläche? Welcher Dämmstoff liegt in welcher Dicke vor? Aus welchem Material besteht die tragende Wand? Ohne diese Angaben ist jede Produktempfehlung geraten.
Systemdübel für Dämmplatten

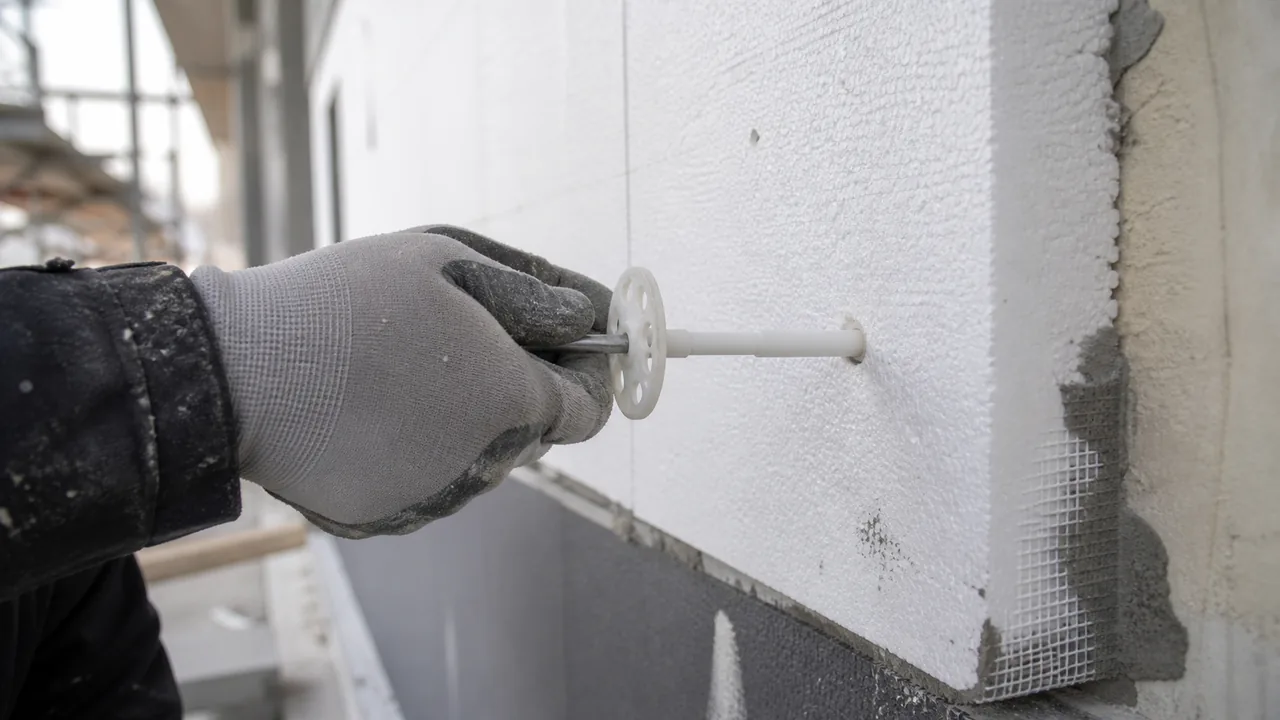

WDVS-Dübel besitzen einen Teller, der die Dämmplatte hält, und eine Verankerungszone im Untergrund. Je nach System werden sie oberflächenbündig gesetzt oder versenkt und mit einer Rondelle abgedeckt. Ein zu tief eingezogener Teller staucht die Platte; ein hervorstehender Teller zeichnet sich später im Putz ab.
Schlag-, Schraub- und Setzdübel unterscheiden sich in Montage und Wärmebrückenwirkung. Welcher Typ zulässig ist, ergibt sich aus Systemunterlage und ETA. Ein Austausch gegen einen ähnlich aussehenden Baumarktdübel ist nicht automatisch erlaubt.
Leichte Anbauteile direkt in der Dämmung
Für kleine Hausnummern, Bewegungsmelder oder sehr leichte Leuchten gibt es spiralförmige Dämmstoffdübel und geplante Montagepunkte. Die zulässige Last hängt von Dämmstoff, Putzaufbau, Hebelarm und Produkt ab. Schon ein kleines Bauteil kann durch Wind eine größere wechselnde Kraft erzeugen. Außenanschlüsse müssen Wasser vom Putz fernhalten.
Fallrohre und größere Leuchten werden häufig mit thermisch getrennten Abstandselementen im Untergrund befestigt. Druckfeste Montagezylinder, die bereits beim Dämmen eingesetzt werden, erleichtern spätere Anschlüsse. Wer Positionen früh plant, vermeidet riskante Suchbohrungen.
Schwerlastbefestigung durch die Dämmung
Markisen, Vordächer, Klimageräte, Satellitenanlagen und Geländer erzeugen hohe Zug-, Quer- oder Hebelkräfte. Sie brauchen eine bemessene Verbindung zum Beton, Mauerwerk oder Tragwerk. Das Abstandsmontagesystem überbrückt die Dämmung druckfest und reduziert je nach Konstruktion die Wärmeleitung.
Bei Lochstein oder unbekanntem Altbau-Mauerwerk reicht eine Tabellenannahme nicht immer. Tragwerksplaner oder Befestigungsfachbetrieb legen System, Anker, Randabstände und gegebenenfalls Auszugsversuche fest. Ein Geländer ist ein absturzsicherndes Bauteil; hier ist Heimwerkerprobieren ausgeschlossen.
Montagefehler, die später sichtbar werden
- Bohrloch im Lochstein mit ungeeignetem Schlagwerk ausbrechen.
- Bohrmehl im Loch lassen und dadurch die Setzqualität mindern.
- Dübel zu tief einziehen und eine Mulde in der Dämmplatte erzeugen.
- Ungeeignete Schraube als Wärmeleiter und Wasserweg durch den Putz führen.
- Rand- und Achsabstände ignorieren.
- Schwere Last nur im Dämmstoff befestigen.
Vor dem Bohren dokumentieren
Leitungspläne, Fotos aus der Bauphase und Systembezeichnung sparen später viel Unsicherheit. Prüfen Sie mit geeigneter Leitungssuche, ob Strom-, Wasser- oder Heizungsleitungen im Bohrbereich liegen. Bei einer Fassade mit unbekanntem Aufbau ist eine kleine Öffnung an unkritischer Stelle nur dann sinnvoll, wenn sie anschließend systemgerecht geschlossen werden kann.
Welcher Dübel für WDVS? Erst die Aufgabe trennen
Bei gedämmten Fassaden werden zwei grundverschiedene Befestigungen häufig verwechselt. WDVS-Systemdübel halten Dämmplatten nach dem vorgegebenen Dübelschema. Montageelemente für Anbauteile befestigen Leuchten, Fallrohre, Markisen oder Vordächer. Ein Dämmstofftellerdübel für die Platte ist kein Schwerlastanker für ein Anbauteil.
| Aufgabe | Typische Lösung | Wo die Last abgetragen wird |
|---|---|---|
| Dämmplatte sichern | Zugelassener WDVS-Dübel nach Systemunterlage | Verankerungsgrund hinter der Dämmung |
| Hausnummer oder sehr leichte Leuchte | Geeignetes Dämmstoff-Montageelement | Je nach Produkt in Dämmstoff oder Untergrund |
| Fallrohrschelle | Thermisch getrenntes Abstandsmontagesystem | Tragfähiger Wandbaustoff |
| Markise, Vordach, Geländer | Statisch bemessene Abstandsmontage | Tragwerk; nicht im Dämmstoff |
Für schwere oder sicherheitsrelevante Anbauteile braucht es einen Lastnachweis. Dabei zählen Eigengewicht, Wind, Hebelarm, Untergrund und Randabstände. Die Dämmung wird druckfest überbrückt, damit beim Anziehen keine Mulde entsteht und der Putz nicht reißt. Herstellerfreigabe, Planung und fachgerechte Abdichtung sind wichtiger als ein möglichst großer Dübel.
Dübellänge berechnen statt Dämmstärke abschreiben
„160 mm Dämmung = 180 mm Dübel“ ist keine belastbare Regel. Die erforderliche Länge setzt sich aus mehreren Schichten zusammen:
Dämmstoffdicke + Altputz/Kleber/Ausgleich + erforderliche Verankerungstiefe + Montagetoleranz = benötigte Dübellänge
Bei 160 mm Dämmung, 15 mm nicht tragfähigen Schichten, 35 mm geforderter Verankerung und 10 mm Toleranz ergeben sich rechnerisch 220 mm. Ob diese Werte zulässig sind, steht in der ETA und den Systemunterlagen. Die DIBt-Unterlage zu einem beispielhaften WDVS-Dübel unterscheidet ausdrücklich Dämmstoffdicke, nicht tragende Ausgleichsschicht, Bohrlochtiefe und effektive Verankerungstiefe.
Untergrund entscheidet über Dübel und Bohrverfahren
Beton, Vollziegel, Lochstein und Porenbeton verhalten sich beim Bohren und Spreizen anders. Die Nutzungskategorie in der ETA muss zum vorhandenen Wandbildner passen. Bei Lochstein kann aggressives Hammerbohren Stege zerstören; bei unbekanntem oder altem Mauerwerk können Auszugsversuche erforderlich sein. Das DIBt-Informationsportal zu Kunststoffdübeln verweist auf ETA, Bemessungsregeln und technische Montagehinweise.
- Bohrerdurchmesser und Bohrlochtiefe nach Zulassung wählen.
- Bohrmehl mit dem vorgegebenen Verfahren entfernen.
- Setztiefe kontrollieren; Teller weder hochstehen lassen noch zu tief einziehen.
- Fehlbohrungen nicht direkt daneben wiederholen, ohne Randabstände zu beachten.
- Dübelköpfe systemgerecht versenken oder oberflächenbündig setzen.
Wie viele WDVS-Dübel pro Quadratmeter?
Eine pauschale Zahl ist fachlich schwach. Gebäudehöhe, Windzone, Rand- und Eckbereiche, Dämmstoff, Untergrund, Klebefläche und Systemzulassung beeinflussen das Dübelschema. Am Gebäuderand können höhere Windsoglasten auftreten als in der Feldfläche. Die DIN 55699 zur Verarbeitung von WDVS enthält Planungshinweise, doch maßgeblich bleiben der konkrete Systemnachweis und die objektspezifische Planung.
Die Armierung über den Dübeln muss zum selben System gehören. Der Beitrag Armierungskleber und Armierungsmörtel auswählen erklärt Materialbedarf, Gewebelage und Untergrundprüfung. Für Bohrungen in einem sicher identifizierten Betonuntergrund finden Sie ergänzend Hinweise zum Bohren in Stahlbeton.
Wärmebrücke und Wasserweg gemeinsam vermeiden
Jede Durchdringung kann Wärme leiten und Wasser hinter den Putz führen. Thermisch getrennte Systeme reduzieren den Wärmestrom; eine systemgerechte Dichtung schützt den Anschluss. Improvisierte Gewindestangen mit einer Silikonraupe sind bei belasteten Außenbauteilen keine planbare Lösung. Bei Markisen, Geländern, Satellitenanlagen oder Vordächern sollte die Befestigung vor dem WDVS geplant werden.
Häufige Fragen
Welche Dübel braucht man für ein WDVS?
Für die Dämmplatten werden zugelassene WDVS-Systemdübel nach Systemunterlage verwendet. Anbauteile benötigen je nach Last eigene Montageelemente oder eine statisch bemessene Abstandsmontage im tragfähigen Untergrund.
Welche Dübel halten in Styropor?
Dämmstoff-Spiraldübel können sehr leichte Anbauteile tragen, wenn Produktfreigabe und Last passen. Schwere oder sicherheitsrelevante Bauteile dürfen ihre Last nicht allein in EPS einleiten.
Welche Dübellänge braucht man bei 160 Millimeter Dämmung?
Zur Dämmstoffdicke kommen nicht tragende Schichten, vorgeschriebene Verankerungstiefe und Montagetoleranz. Die konkrete Länge wird mit den Werten aus ETA und Systemunterlage berechnet.
Welche Dübellänge braucht man bei 100 Millimeter Dämmung?
Auch hier reicht die Dämmstärke allein nicht. Altputz, Kleber, Verankerungsgrund, effektive Setztiefe und Toleranz müssen in die Rechnung einfließen.
Wie viele WDVS-Dübel braucht man pro Quadratmeter?
Die Anzahl hängt unter anderem von System, Dämmstoff, Untergrund, Gebäudehöhe, Windlast und Randbereich ab. Verwenden Sie das objektspezifische Dübelschema statt einer pauschalen Stückzahl.
Kann man eine Markise mit WDVS-Dübeln befestigen?
Nein, normale Dämmplattendübel sind dafür nicht vorgesehen. Eine Markise braucht eine statisch bemessene, druckfeste und möglichst thermisch getrennte Verankerung im Tragwerk.
Wie vermeidet man Wärmebrücken bei Fassadendübeln?
Systemgerechte thermische Trennelemente und eine korrekt ausgeführte Einbaulage begrenzen den Wärmefluss. Durchdringungen müssen auch gegen eindringendes Wasser abgedichtet werden.
Wann muss ein WDVS verdübelt werden?
Das ergibt sich aus Systemzulassung, Dämmstoff, Untergrund, Klebeverfahren und objektbezogener Planung. Zusätzliche Anbauteile sind eine getrennte Befestigungsaufgabe und bestimmen nicht allein die Systemverdübelung.
Fazit Dübel für WDVS
Die Auswahl der richtigen Dübel für WDVS ist entscheidend für die Sicherheit und Langlebigkeit der Befestigungen an gedämmten Fassaden. Von Schwerlastdübeln für hohe Belastungen über spezielle Dämmstoffdübel bis hin zu Lösungen für Styropor- und Fassadendämmungen gibt es eine Vielzahl von Dübeln, die jeweils spezifische Anforderungen erfüllen. Eine sorgfältige Planung und die Berücksichtigung der jeweiligen Materialeigenschaften und Lastanforderungen sind unerlässlich, um eine sichere und dauerhafte Befestigung zu gewährleisten. Durch die richtige Wahl und Anwendung der Dübel kann die Integrität des Wärmedämmverbundsystems und die Sicherheit der befestigten Konstruktionen langfristig gewährleistet werden.
