Welcher Dübel für welche Wand? Auswahl nach Untergrund

Der richtige Dübel wird nicht nach dem Gewicht des Regals allein ausgewählt. Wandbaustoff, Last­richtung, Befestigungspunkte, Randabstand, Bohrloch und Montage entscheiden gemeinsam. Ein Universaldübel kann in mehreren Untergründen funktionieren, ist aber kein Freifahrtschein für schwere oder sicherheitsrelevante Lasten.

Beginne deshalb mit der Wand. Beton, Vollziegel, Hochlochziegel, Porenbeton und Gipskarton übertragen Kräfte völlig unterschiedlich. Erst danach folgen Dübeltyp, Größe, Schraube und Setzverfahren.

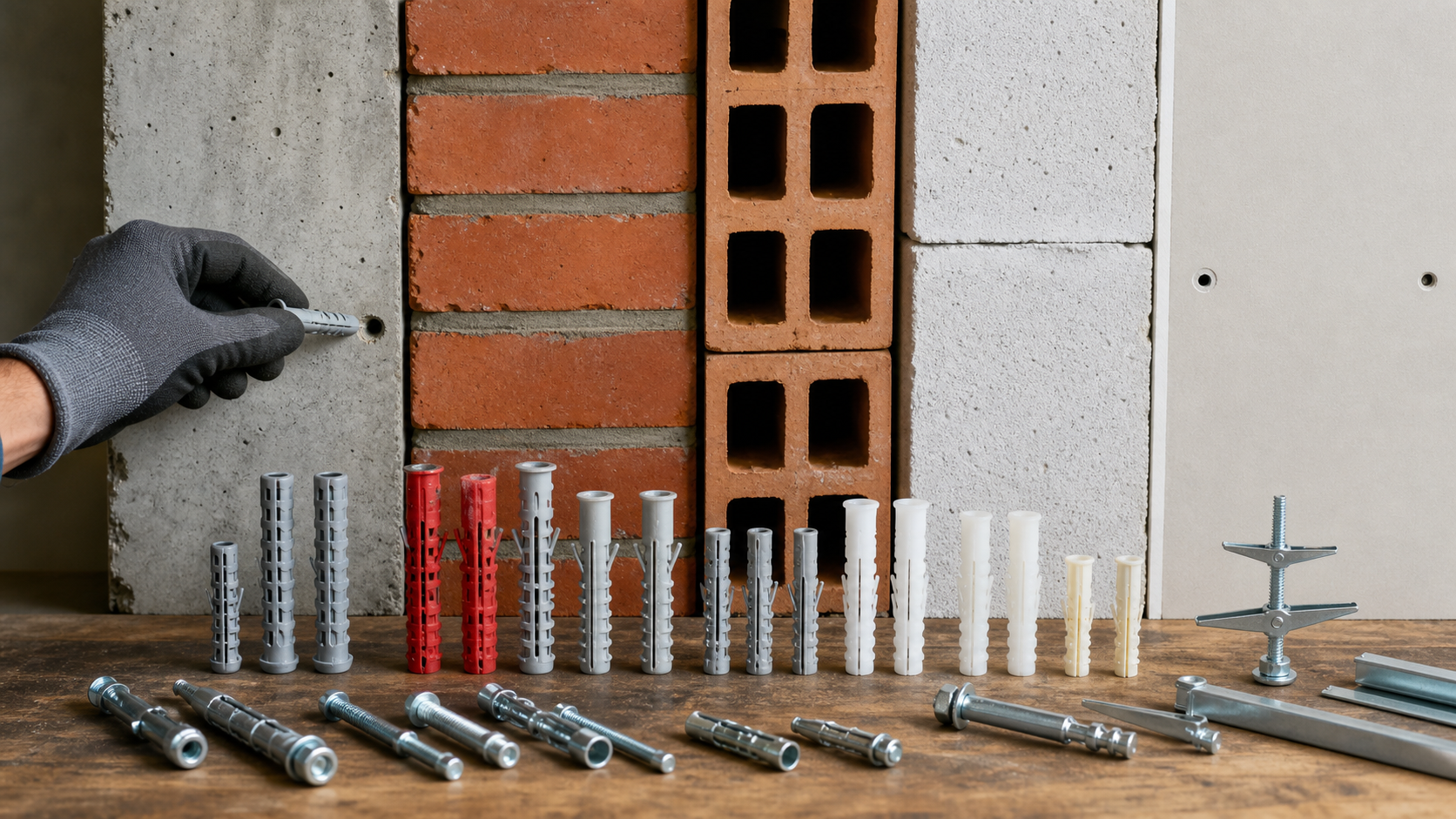

Welcher Dübel für welche Wand? Die Übersicht

Der fischer-Materialratgeber beschreibt die Identifikation über Wandaufbau und Bohrmehl; der Dübelratgeber ordnet Befestigungsprinzipien und Untergründe. Tragwerte sind immer produkt- und baustoffbezogen. Zahlen eines Dübels dürfen nicht auf ein ähnliches Fabrikat übertragen werden.

Wandmaterial sicher erkennen

Ein Klopftest trennt Hohlwand und Massivwand grob, bestimmt aber keinen Stein. Eine kleine Probebohrung an zulässiger Stelle liefert mehr Information: graues feines Mehl spricht häufig für Beton, rotes für Ziegel, weißes körniges für Kalksandstein und helles weiches Material für Porenbeton. Hohlräume und wechselnder Widerstand deuten auf Lochstein.

Vor jeder Bohrung werden Installationszonen und Leitungen geprüft. Direkt über, unter oder neben Steckdosen, Schaltern und Wasseranschlüssen ist besondere Vorsicht nötig. Ein Ortungsgerät reduziert das Risiko, ersetzt aber nicht Bauunterlagen und fachgerechte Bewertung.

Beton und Vollstein

In dichtem Beton und Vollmauerwerk kann ein passender Spreizdübel seine Kräfte an die Bohrlochwand übertragen. Das Loch wird rechtwinklig mit dem vorgeschriebenen Durchmesser und der richtigen Tiefe gebohrt, anschließend gründlich gereinigt. Putz zählt nicht als tragender Verankerungsgrund; die Dübellänge muss ihn überbrücken.

Für schwere Lasten, Geländer, Vordächer oder sicherheitsrelevante Bauteile werden zugelassene Anker bemessen. Dabei spielen gerissener oder ungerissener Beton, Betonfestigkeit, Rand- und Achsabstände sowie Bohrlochreinigung eine Rolle. „10-mm-Dübel“ ist dafür keine Planung.

Lochziegel: ohne Schlag und mit langem Dübel

Schlagbohren kann die dünnen Stege eines Hochlochziegels ausbrechen. Bohre im reinen Drehgang mit scharfem Steinbohrer, sofern der Dübelhersteller nichts anderes vorgibt. Lange Dübel überbrücken mehrere Kammern und verteilen die Last. Ein universeller Dübel kann knoten oder spreizen, wenn Geometrie und Schraube zusammenpassen.

Für höhere Lasten nutzen freigegebene Injektionssysteme Siebhülsen. Der Mörtel bildet darin einen Formschluss, ohne den ganzen Hohlraum zu füllen. Mischdüse, Verarbeitungszeit, Bohrlochreinigung, Setztiefe und Aushärtezeit sind Teil des Systems.

Porenbeton: große Fläche statt hoher Spreizdruck

Porenbeton ist leicht zu bohren, kann aber am Loch lokal ausbrechen. Spezielle Porenbetondübel besitzen grobe Außenrippen oder schneiden sich formschlüssig ein. Ein stark spreizender Standarddübel kann den weichen Baustoff überlasten. Für die Auswahl zählen Rohdichteklasse, Bauteildicke und konkrete Last.

Bohrlochdurchmesser und Setzwerkzeug kommen aus der Anleitung. Wer mit Schlag bohrt oder das Loch ausleiert, reduziert den Halt. Bei schweren Lasten ist ein bewertetes Injektions- oder Ankersystem nötig.

Gipskarton und Hohlwände

In Plattenbaustoffen hält ein normaler Spreizdübel nicht wie in Stein. Selbstbohrende Gipskartondübel verankern sich in der Platte; Metall-Hohlraumdübel spreizen sich dahinter, Kippdübel verteilen Last über eine größere Fläche. Entscheidend sind Plattenart, einfache oder doppelte Beplankung, Plattendicke und freier Hohlraum.

Für schwere Hängeschränke, Waschtische oder dynamische Lasten ist eine Befestigung in Ständerwerk oder eingeplanter Traverse oft die bessere Lösung. Eine einzelne Gipsplatte hat begrenzte Reserven. Herstellerwerte gelten nur für den angegebenen Aufbau und korrekte Montage.

Last richtig bewerten

Gewicht ist nur der Anfang. Ein flacher Bilderrahmen belastet vorwiegend quer zur Wand. Ein tiefes Regal erzeugt durch seinen Hebel zusätzlich Zug am oberen Befestigungspunkt. Bewegte Lasten, etwa Klapphalter oder Sportgeräte, wirken dynamisch. Mehrere Dübel teilen die Last nicht automatisch gleichmäßig, wenn das Bauteil steif, die Löcher ungenau oder der Untergrund uneinheitlich ist.

• Eigengewicht und Nutzlast zusammenrechnen.
• Abstand des Lastschwerpunkts von der Wand berücksichtigen.
• Anzahl und Anordnung der Befestigungspunkte planen.
• Baustoff, Randabstand und Bauteildicke prüfen.
• Sicherheitsrelevante Anwendungen bemessen lassen.

Dübel, Schraube und Bohrer als System

Der Bohrerdurchmesser entspricht häufig dem Dübeldurchmesser, Ausnahmen stehen in der Montageanleitung. Die Schraube muss innerhalb des angegebenen Durchmesserbereichs liegen und lang genug sein: Anbauteildicke, mögliche Unterlegscheibe, Dübellänge und erforderlicher Spitzenüberstand werden addiert. Eine zu dünne Schraube aktiviert den Dübel nicht, eine zu dicke kann ihn beschädigen.

Bohrlochtiefe ist nicht gleich Verankerungstiefe. Bohrmehl braucht Raum, und nicht tragender Putz wird überbrückt. Markiere die Tiefe am Bohrer oder nutze einen Anschlag. Reinige nach Systemvorgabe durch Ausblasen, Bürsten oder Saugen.

WDVS und Fassaden

Leichte Objekte können mit einem geeigneten Dämmstoffdübel in der Dämmschicht befestigt werden. Höhere Lasten brauchen ein Abstandsmontagesystem bis in den tragenden Untergrund. Dabei müssen Druckfestigkeit der Dämmung, Wärmebrücke und regendichte Oberfläche berücksichtigt werden. Unser Spezialbeitrag erklärt, welcher Dübel für WDVS infrage kommt.

Montagekontrolle

Der Dübel sitzt bündig, dreht nicht mit und die Schraube erreicht den vorgesehenen Endanzug. Ein plötzlich leicht laufendes Gewinde, bröselndes Bohrloch oder eine drehende Hülse ist ein Warnsignal. Nicht mit einer dickeren Schraube improvisieren. Loch bewerten, Abstand halten und ein passendes Reparatur- oder Ankersystem wählen.

Alte Dübel werden für neue Lasten nicht wiederverwendet. Wie sie ohne unnötigen Putzschaden herauskommen, zeigt Dübel aus der Wand entfernen. Weitere Systeme stehen in der Kategorie Befestigung.

Typische Fehler

• Tragwert nur nach Dübelgröße schätzen.
• Schlagbohren in Lochziegel einsetzen.
• Putz als Verankerungsgrund einrechnen.
• Bohrloch nicht reinigen.
• Gipskartondübel ohne Kenntnis der Plattendicke wählen.
• Herstellerwerte auf ein anderes Produkt übertragen.

Fliesen, Putz und mehrschichtige Wände

Eine Fliese ist meist nur die Oberfläche, nicht der tragende Untergrund. Durchbohre sie mit passendem Fliesen- oder Diamantwerkzeug ohne Schlag, wechsle danach auf das Werkzeug für Mauerwerk oder Beton. Der Dübel muss hinter Fliese und Putz im tragfähigen Baustoff verankern. Zu hoher Anzug kann die Fliese punktuell sprengen; Abstandshalter oder geeignete Montageelemente verteilen die Last.

Mehrschichtige Wände aus Vorsatzschale, Dämmung und Mauerwerk brauchen eine geplante Überbrückung. Ein langer Dübel ist nur geeignet, wenn seine Zulassung genau diesen Aufbau erfasst. Bei feuchteführenden Ebenen, Abdichtungen oder Dampfsperren muss auch die Durchdringung wieder funktionsgerecht geschlossen werden.

Rand, Fuge und Decke

Nahe Bauteilkanten kann der Spreizdruck Beton oder Stein ausbrechen. Herstellerunterlagen nennen minimale Rand- und Achsabstände. Eine Mörtelfuge ist häufig schwächer und wechselhafter als der Stein; ohne ausdrückliche Freigabe wird in den Baustoff gebohrt. Bei Decken wirken Lasten überwiegend auf Zug, und Versagen hat besonders schwere Folgen. Lampen, Hängesessel oder Sportgeräte verlangen passende, dokumentierte Befestigungen.

In Hohldecken kann hinter der sichtbaren Platte eine Installation oder nicht tragende Schicht liegen. Bohre nicht tiefer, nur weil der erste Versuch keinen Widerstand liefert. Aufbau klären, Befestigung neu planen und bei unbekannten Decken einen Fachbetrieb einbeziehen.

Zulassung und Lasttabelle lesen

Eine Europäische Technische Bewertung oder Herstellerfreigabe nennt den exakten Anker, Untergrund, Bohrverfahren, Setztiefe, Schraube, Randabstand und charakteristische Werte. Der zulässige Gebrauchswert entsteht daraus mit Sicherheitsbeiwerten und dem realen Lastfall. Eine bunte Zahl auf der Packung ohne Randbedingungen ist keine Bemessung.

Prüfe, ob sich der Wert auf Einzeldübel, Mehrfachbefestigung oder eine bestimmte Betonfestigkeit bezieht. Bei Mauerwerk muss oft sogar das Steinformat stimmen. Brandschutz, Erdbeben, Korrosion und dynamische Lasten haben eigene Nachweise.

Auswahlbeispiel ohne gefährliche Pauschalwerte

Für ein kleines Wandregal werden zunächst Eigengewicht, maximale Beladung und Tiefe notiert. Danach folgen Anzahl und Lage der Konsolen. Die Wandprobe zeigt Hochlochziegel. Damit scheidet ein kurzer Spreizdübel aus; gewählt wird ein für den konkreten Ziegel freigegebener langer Dübel, im Drehgang gebohrt und mit passender Schraube gesetzt. Erst die zugehörige Lasttabelle zeigt, ob Anzahl und Abstand genügen.

Bei einem Fernseher kommen Hebelarm, Bewegungen einer schwenkbaren Halterung und mögliche Stoßlast hinzu. Hier ist die Herstellerplanung der Halterung ein guter Start, aber der Wandanker muss separat zum vorhandenen Untergrund passen.

Anziehen ohne den Untergrund zu überlasten

Die Schraube wird kontrolliert bis zum vorgesehenen Sitz angezogen. Dreht der Dübel mit, wird nicht endlos weitergeschraubt. Zu hohes Drehmoment kann Lochsteinstege, Porenbeton oder Gipskarton zerdrücken. Ein Drehmomentwert ist nur brauchbar, wenn Produkt und Untergrund ihn ausdrücklich vorgeben.

Nach der Montage liegt das Anbauteil plan an, ohne Wandoberfläche oder Beschlag sichtbar zu verformen.

Eine kurze Sichtkontrolle nach der ersten Belastung zeigt, ob sich Kopf, Dübel oder Untergrund bewegt haben.

Praxisfazit: Untergrund, Last und Montage bilden ein System. Für Bilder und leichte Regale reicht oft ein korrekt gesetzter Universaldübel. Bei Hohlwand, Porenbeton, Lochstein, Fassade oder hoher Last führt der Weg über ein spezialisiertes und dokumentiert passendes Befestigungssystem.

Häufige Fragen

Welcher Dübel hält in Beton?

Für leichte bis mittlere Lasten kann ein geeigneter Spreiz- oder Universaldübel passen. Schwere oder sicherheitsrelevante Befestigungen benötigen einen für Betonart, Last, Randabstand und Einbausituation zugelassenen Stahl- oder Verbundanker.

Welcher Dübel eignet sich für Lochziegel?

Ein langer, für Lochstein freigegebener Universaldübel verteilt die Last über mehrere Stege. Höhere Lasten können ein Injektionssystem mit Siebhülse verlangen. In der Regel wird ohne Schlag gebohrt, damit die Stege nicht ausbrechen.

Welcher Dübel hält in Porenbeton?

Spezielle Porenbetondübel mit groben Rippen oder geeignete freigegebene Universaldübel erzeugen großflächigen Formschluss. Auswahl und Tragwert hängen von Rohdichte, Bauteildicke, Setzverfahren und Produkt ab.

Braucht Gipskarton besondere Dübel?

Ja. Plattendübel, Metall-Hohlraumdübel oder Kippdübel nutzen Platte und Hohlraum formschlüssig. Plattenart, Dicke, Anzahl der Lagen und Hohlraumtiefe müssen zum Produkt passen. Hohe Lasten gehören möglichst in Traverse oder Ständerwerk.

Ist der Bohrer immer so groß wie der Dübel?

Häufig ja, aber die Montageanleitung ist verbindlich. In weichen oder speziellen Untergründen können andere Vorgaben gelten. Ein ausgelaufenes oder schlaggeschädigtes Loch wird nicht durch eine größere Schraube repariert.

Wie lang muss die Schraube zum Dübel sein?

Addiert werden erforderliche Einschraubtiefe im Dübel, Dicke des Anbauteils, Unterlegscheiben und der vom Hersteller geforderte Spitzenüberstand. Der zulässige Schraubendurchmesser steht in den Produktdaten.

Wie erkenne ich das Wandmaterial?

Klopftest und Probebohrmehl geben Hinweise: Grau kann Beton, Rot Ziegel und Weiß Kalksandstein oder Porenbeton bedeuten. Hohlklang und wechselnder Bohrwiderstand deuten auf Platten oder Lochstein. Bauunterlagen liefern die sicherste Information.

Wie viel Gewicht trägt ein Dübel?

Es gibt keinen seriösen Pauschalwert. Produkt, Baustoff, Last­richtung, Hebelarm, Randabstand, Bohrloch und Montage bestimmen die Tragfähigkeit. Nutze die Lasttabelle des konkreten Herstellers und lass sicherheitsrelevante Befestigungen bemessen.
