Zollrohr-Durchmesser: Zoll in Millimeter richtig umrechnen

Beim Zollrohr-Durchmesser führt die Rechnung Zoll × 25,4 oft in die Irre. Ein 1/2-Zoll-Rohr misst außen nicht 12,7 mm, weil die Zollangabe historisch eine Nennweite beschreibt. Für einen passenden Anschluss brauchst du mindestens Rohrsystem, Außenmaß, Wandstärke und Gewindeart. Diese Anleitung trennt die Begriffe und zeigt, was du tatsächlich messen musst.

Einleitung

Der Zollrohr Durchmesser sorgt bei Heimwerkern und Profis gleichermaßen regelmäßig für großes Kopfzerbrechen. Wenn Sie ein Ersatzteil für Ihre Sanitärinstallation benötigen und feststellen, dass ein 1-Zoll-Rohr plötzlich nicht 25,4 Millimeter, sondern stolze 33 Millimeter misst, ist die Verwirrung meist komplett. Diese scheinbare Unlogik hat jedoch handfeste historische und technische Gründe, die bis in die Anfänge der Industrialisierung zurückreichen. In diesem Artikel lüften wir das Geheimnis der Rohrgewinde. Wir zeigen Ihnen leicht verständlich, wie Sie Zoll in Millimeter richtig übersetzen, welche Normen heute entscheidend sind und worauf Sie beim Ausmessen unbedingt achten müssen. Machen Sie Schluss mit dem Gewinde-Chaos und werden Sie zum Experten für Rohrinstallationen!

Das Wichtigste in Kürze

• Ein Zoll entspricht bei Rohren im Außendurchmesser niemals exakt 25,4 Millimetern.
• Ein klassisches 1-Zoll-Rohr misst im Außendurchmesser stattdessen genormte 33,25 Millimeter.
• Ursprünglich bezog sich das Zollmaß ausschließlich auf den Innendurchmesser sehr dickwandiger historischer Stahlrohre.
• Moderne Rohre haben viel dünnere Wände, aber der äußere Durchmesser blieb aus Kompatibilitätsgründen strikt erhalten.
• Die genauen Abmessungen und Gewindekennungen sind heute zuverlässig in der Norm DIN EN ISO 228-1 festgelegt.

Warum hat ein 1 Zoll Rohr keine 25,4 mm Durchmesser?

Ein 1 Zoll Rohr hat keinen Außendurchmesser von 25,4 Millimetern, weil sich das ursprüngliche Maß auf den reinen Innendurchmesser von historischen Stahlrohren bezog. Da diese alten Rohre extrem dicke Wände besaßen, ergab sich außen zwangsläufig ein Durchmesser von circa 33 Millimetern. Als die Stahlqualität später anstieg und die Wände folglich dünner wurden, behielt man den Außendurchmesser von 33 Millimetern zwingend bei, damit alle bestehenden Anschlüsse, Werkzeuge und Fittings weiterhin nahtlos passten.

Die historische Entwicklung der Zollrohre

Wenn man den Ursprung der Zollrohre verstehen möchte, muss man bis in das frühe zwanzigste Jahrhundert zurückblicken. Damals waren die technischen Möglichkeiten zur Stahlherstellung noch deutlich begrenzter als in der heutigen Zeit. Ein Rohr mit einem Nennwert von einem Zoll hatte tatsächlich einen exakten Innendurchmesser von 25,4 Millimetern. Um jedoch dem damaligen Wasserdruck standzuhalten, mussten die Rohre mit einer massiven Wandstärke von nahezu vier Millimetern gefertigt werden. Addiert man diese Wandstärke auf beiden Seiten zum Innendurchmesser hinzu, ergibt sich ein Außendurchmesser von circa 33 Millimetern. Alle Werkzeuge, Gewindeschneider und Fittings wurden exakt auf dieses äußere Maß von 33 Millimetern genormt. Diese historische Festlegung bildet bis heute das eiserne Fundament für die Benennung unserer modernen Rohrleitungen in der Installationstechnik.

Warum man Zollgewinde nicht einfach umrechnen kann

Viele Heimwerker begehen den klassischen Fehler, den Zollwert auf der Rohrleitung einfach mit dem Faktor 25,4 zu multiplizieren. Diese rein mathematische Umrechnung führt jedoch zwangsläufig zu völlig falschen Ergebnissen und völlig inkompatiblen Bauteilen. Wie bereits erläutert, haben sich die Stahlqualitäten im Laufe der Jahrzehnte erheblich verbessert, wodurch deutlich dünnere Rohrwandungen möglich wurden. Weil aber sämtliche Bestandsinstallationen und Gewindewerkzeuge auf den historischen Außendurchmesser ausgelegt waren, musste dieser zwingend unverändert bleiben. In der Konsequenz vergrößerte sich bei modernen Rohren lediglich der Innendurchmesser, während das Außenmaß konstant bei 33 Millimetern für ein 1-Zoll-Rohr verblieb. Deshalb entzieht sich die Nomenklatur von Zollrohren jeglicher einfachen linearen Umrechnung und funktioniert eher wie eine fest definierte Typenbezeichnung. Man sollte also bei der Rohrinstallation niemals den Taschenrechner bemühen, sondern stets direkt auf normierte Umrechnungstabellen zurückgreifen.

Gängige Gewindenormen für Rohre

Heutzutage herrscht in der Heizungs- und Sanitärbranche eine klare Ordnung, welche durch verbindliche Normen wie die DIN EN ISO 228-1 vorgegeben wird. Diese Industrienorm definiert die genauen Parameter für zylindrische Whitworth-Rohrgewinde, die nicht im Gewinde selbst dichtend sind. Solche Gewinde werden in der Praxis fast immer durch den Großbuchstaben G in Kombination mit der entsprechenden Zollgröße unmissverständlich gekennzeichnet. Ergänzend dazu gibt es die Norm DIN EN 10226-1, welche die strengen Vorgaben für im Gewinde dichtende Verbindungen präzise festlegt. Diese Art von Verbindung besteht meist aus einem konischen Außengewinde und einem zylindrischen Innengewinde. Obwohl die Zollangaben historisch bedingt sind, basieren alle Gewindesteigungen und exakten Durchmesser inzwischen auf millimetergenauen metrischen Definitionen. Diese strenge Normierung garantiert Handwerkern weltweit, dass verschiedene Rohrbauteile absolut zuverlässig, dicht und sicher miteinander verschraubt werden können.

Außendurchmesser und Innendurchmesser richtig bestimmen

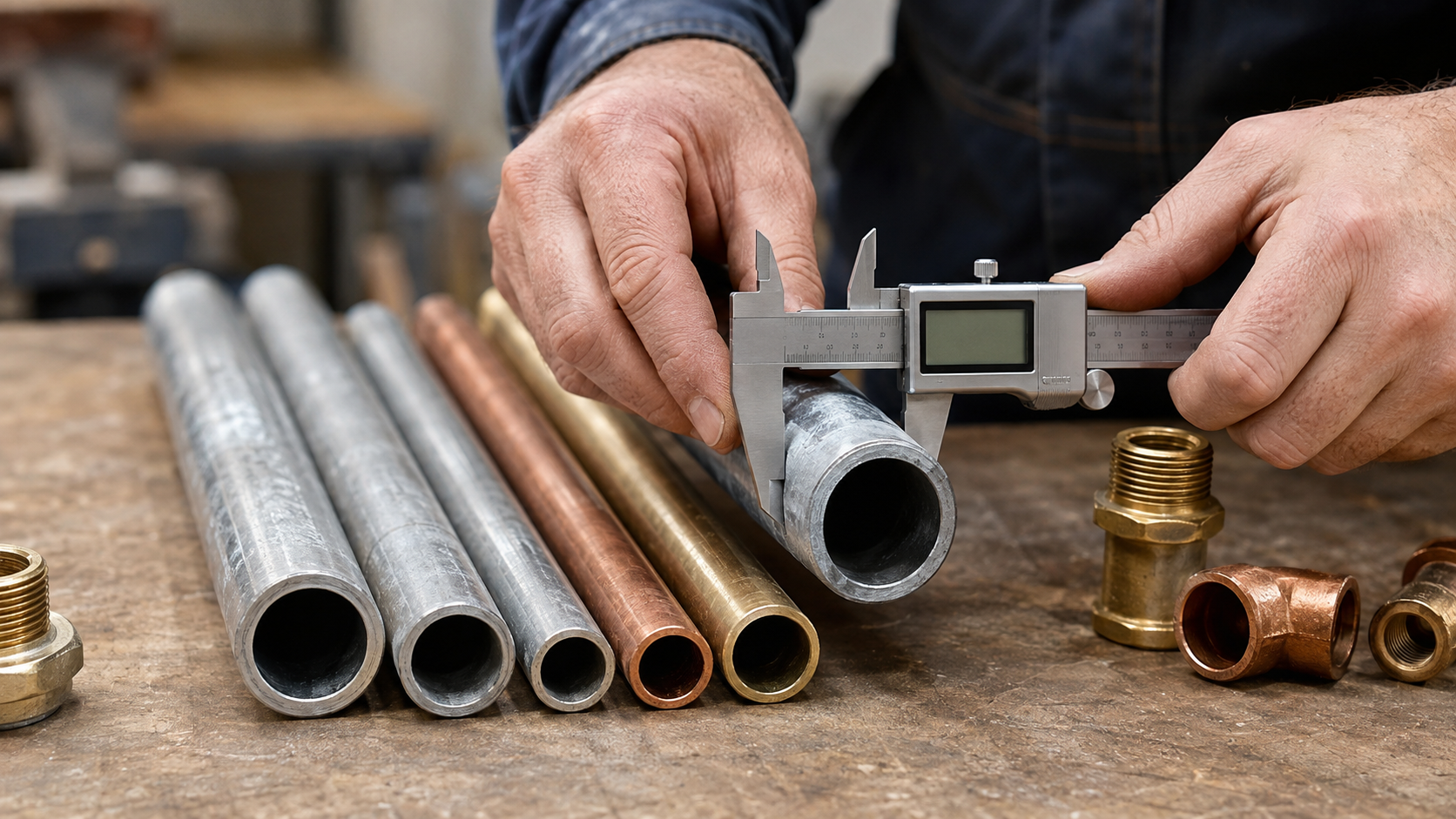

Um bei einer Reparatur das exakt passende Ersatzteil zu finden, muss man das vorhandene Rohrgewinde absolut präzise vermessen. Ein simpler Zollstock reicht für diese feine Aufgabe in der Regel nicht aus, da es hierbei auf Bruchteile von Millimetern ankommt. Stattdessen sollte unbedingt ein hochwertiger Messschieber verwendet werden, um den exakten Außendurchmesser des Gewindes fehlerfrei zu ermitteln. Hat man das genaue Maß in Millimetern abgelesen, muss dieses zwingend mit einer standardisierten Gewindetabelle sofort abgeglichen werden. Misst man beispielsweise etwa 21 Millimeter am Außengewinde, zeigt die Tabelle eindeutig, dass es sich um ein halbes Zoll handelt. Bei Innengewinden ist das Messen etwas komplizierter, aber der Kernlochdurchmesser lässt sich ebenfalls problemlos über entsprechende Tabellenwerte zuordnen. Wer sich beim Messen und Zuordnen genügend Zeit nimmt, verhindert teure Fehlbestellungen und spart sich unnötige Frustration auf der Baustelle.

Typische Zollgrößen in der Sanitär- und Heizungstechnik

Im alltäglichen Gebrauch von Hausinstallationen trifft man immer wieder auf eine überschaubare Auswahl an klassischen Standard-Zollgrößen. Der bekannte Gartenschlauchanschluss sowie Eckventile unter dem Waschbecken besitzen in den meisten Haushalten ein halbes Zoll als Anschlussgewinde. Wenn es um die starken Anschlüsse von Waschmaschinen oder größeren Auslaufventilen geht, kommt hingegen meist das Dreiviertel-Zoll-Maß zum praktischen Einsatz. Die massiven Heizungsstränge im Keller, welche die Hauptverteilung des Warmwassers übernehmen, weisen oft einen Durchmesser von einem Zoll oder sogar mehr auf. Sehr feine Anschlüsse, wie sie beispielsweise bei Manometern oder sensibler Drucklufttechnik vorkommen, sind häufig im viel kleineren Format gehalten. Es ist für jeden ambitionierten Heimwerker enorm hilfreich, sich diese geläufigsten Dimensionen und ihre typischen Einsatzbereiche im Haus fest einzuprägen. Mit diesem fundierten Grundwissen lassen sich zahlreiche Reparaturen im Sanitärbereich deutlich zügiger und vollkommen ohne teure externe Hilfe erledigen.

Die wichtigsten Tipps zur Vermeidung von Fehlkäufen

Wer im Baumarkt oder Onlineshop wertvolles Zubehör für Wasserleitungen kauft, sollte sich beim Durchmesser niemals allein auf sein Bauchgefühl verlassen. Der erste und absolut wichtigste Tipp lautet daher, vor jedem Einkauf alle relevanten Gewinde mit dem Messschieber akribisch zu überprüfen. Drucken Sie sich am besten sofort eine normierte Umrechnungstabelle aus und bewahren Sie diese dauerhaft griffbereit in Ihrem Werkzeugkoffer auf. Achten Sie bei der Beschaffung von Fittings auch penibel darauf, ob für Ihre Installation ein konisches oder ein zylindrisches Gewinde explizit gefordert ist. Denken Sie auch daran, stets das optimal passende Dichtungsmaterial wie hochwertiges Teflonband oder traditionellen Hanf in ausreichender Menge direkt mitzubestellen. Wenn Sie ein altes Leitungssystem gezielt erweitern möchten, sollten Sie nicht nur die Gewindegrößen, sondern auch die Nennweite genauestens vergleichen. Falls trotz all dieser gründlichen Vorbereitungen noch Unsicherheiten bestehen, zögern Sie nicht, den fachkundigen Support eines echten Spezialisten um kompetenten Rat zu bitten.

FAQ

Was ist der genaue Außendurchmesser eines 1-Zoll-Rohres?

Ein modernes 1-Zoll-Rohr hat einen fest genormten Außendurchmesser von exakt 33,25 Millimetern. Dies rührt historisch von den dicken Rohrwandungen sehr früherer Stahlrohre her.

Entspricht 1/2 Zoll genau 12,7 Millimetern bei Rohren?

Nein, bei echten Rohrgewinden misst der Außendurchmesser eines 1/2-Zoll-Rohres fast 21 Millimeter. Die mathematische Umrechnung von 12,7 Millimetern führt hier also immer zu einem komplett falschen Ergebnis.

Welche Gewindeart wird in Deutschland am häufigsten für Wasserrohre verwendet?

In der deutschen Sanitärtechnik dominiert das sogenannte Whitworth-Rohrgewinde nach der Vorgabe DIN EN ISO 228. Es handelt sich dabei in der Regel um nicht dichtende zylindrische Gewinde mit der Kurzbezeichnung G.

Wie messe ich das Gewinde eines Zollrohres richtig?

Um extrem präzise Ergebnisse zu erhalten, sollten Sie zwingend einen metallischen Messschieber verwenden und direkt über den äußeren Gewindescheitel messen. Das ermittelte Millimeter-Maß vergleichen Sie anschließend direkt mit einer standardisierten Gewindetabelle.

Kann ich metrische Gewinde mit Zollgewinden kombinieren?

Grundsätzlich lassen sich diese beiden vollkommen unterschiedlichen Gewindesysteme niemals direkt miteinander verschrauben. Sie benötigen zwingend spezielle Gewindeadapter, um metrische und zöllige Bauteile sicher und wasserdicht zu verbinden.

Was bedeutet die Abkürzung DN bei Rohren?

Die Abkürzung DN steht für Diameter Nominal und beschreibt die ungefähre innere lichte Weite eines Rohres. Sie dient Handwerkern als genormter Richtwert, um den Durchflussquerschnitt der Leitung sehr schnell einschätzen zu können.

Wofür steht das G vor der Zollangabe bei Gewinden?

Der Buchstabe G kennzeichnet ein zylindrisches Innen- oder Außengewinde, welches baulicht nicht im Gewinde selbst abdichtet. Bei diesen Verbindungen muss immer eine zusätzliche flache Dichtung zwischen den verbauten Bauteilen eingelegt werden.

Gilt das Prinzip des Zollrohres auch für Kunststoffrohre?

Bei modernen Mehrschichtverbundrohren oder Kupferrohren gibt man in der Regel direkt den exakten metrischen Außendurchmesser und die dazugehörige Wandstärke an. Die passenden Übergangsfittings besitzen für den Systemanschluss jedoch weiterhin die klassischen zölligen Gewinde.

Woher stammt das Zoll-Maßsystem ursprünglich?

Das Zoll als grundlegendes Längenmaß ist historisch gewachsen und geht ursprünglich auf die traditionelle Daumenbreite eines erwachsenen Menschen zurück. Im Bereich der weltweiten Rohrgewinde etablierten vor allem britische Ingenieure im neunzehnten Jahrhundert dieses spezielle Standardmaß.

Gibt es einen Unterschied zwischen britischen und amerikanischen Rohrgewinden?

Ja, während in Europa primär die bewährten britischen BSP-Gewinde genutzt werden, greift man in Amerika auf das völlig abweichende NPT-Gewindesystem zurück. Beide Systeme weisen völlig unterschiedliche Flankenwinkel auf und dürfen unter keinen Umständen einfach miteinander verschraubt werden.

Fazit

Der Umgang mit dem Zollrohr Durchmesser erfordert ein grundlegendes Verständnis für historische Maßstäbe und Entwicklungen. Wer einmal verstanden hat, dass sich Rohr-Zollgrößen nicht einfach simpel mathematisch in Millimeter umrechnen lassen, ist vor teuren Fehlkäufen bestens geschützt. Greifen Sie beim Ausmessen immer zum genauen Messschieber und vertrauen Sie ausschließlich auf die genormten Umrechnungstabellen der DIN EN ISO 228-1. Mit diesem fundierten Wissen steht Ihrem nächsten erfolgreichen Projekt im Sanitär- oder Heizungsbau absolut nichts mehr im Weg. Planen Sie stets weise und installieren Sie sicher!

Zollrohr-Durchmesser: die schnelle Einordnung

• Nennweite: standardisierte Größenbezeichnung, kein exaktes Messmaß.
• Außendurchmesser: direkt am Rohr messbar.
• Innendurchmesser: ergibt sich näherungsweise aus Außenmaß minus zweimal Wandstärke.
• Gewindegröße: gehört zu einem Normsystem wie BSP oder NPT.

Für ein glattes Rohr gilt rechnerisch: Innendurchmesser = Außendurchmesser − 2 × Wanddicke. Toleranzen, Beschichtungen und Nahtausbildung können den realen Wert verändern.

Orientierungstabelle für verbreitete BSP-Größen

Nennmaß	Gewinde-Außendurchmesser ungefähr	Gänge/Zoll
G 1/4	13,2 mm	19
G 3/8	16,7 mm	19
G 1/2	21,0 mm	14
G 3/4	26,4 mm	14
G 1	33,2 mm	11

Die Tabelle betrifft Whitworth-Rohrgewinde und ersetzt keine Bauteilprüfung. Die ISO 7-1 behandelt im Gewinde druckdichtende Rohrverbindungen. Die ISO 228-1 beschreibt parallele Rohrgewinde, bei denen die Dichtung außerhalb des Gewindes über passende Dichtflächen erfolgt.

Rohrgröße in vier Schritten bestimmen

1. Außendurchmesser an einer sauberen, unverformten Stelle messen.
2. Wanddicke am Rohrende oder aus der Produktspezifikation ermitteln.
3. Bei Gewindeanschlüssen Steigung und Konizität prüfen.
4. Material, Druckstufe und Normkennzeichnung abgleichen.

Warum Nennweiten entstanden sind

Bei traditionellen Rohrsystemen sollte die Größenbezeichnung den nutzbaren Durchfluss grob abbilden. Mit unterschiedlichen Wanddicken blieb der Außenanschluss standardisiert, während der Innendurchmesser variieren konnte. Deshalb ist „Zoll in mm“ bei Rohren eine Tabellenzuordnung und keine reine Längenumrechnung.

BSP, NPT und metrisch nicht vermischen

BSP nutzt ein Whitworth-Profil mit 55 Grad, NPT ein 60-Grad-Profil und konischen Verlauf. Metrische Gewinde geben Durchmesser und Steigung in Millimetern an. Ähnliche Außendurchmesser machen die Systeme nicht kompatibel.

Der Vergleich von BSPP und BSPT zeigt das Dichtprinzip. Für amerikanische Rohranschlüsse hilft die NPT-Gewinde-Tabelle.

Messfehler vermeiden

• Nicht auf Rost, Grat oder Gewindedichtband messen.
• Messschieber rechtwinklig zur Rohrachse halten.
• Bei ovalem Rohr zwei um 90 Grad versetzte Werte aufnehmen.
• Bei Kunststoffrohren das Systemdatenblatt nutzen; Außendurchmesser und SDR bestimmen die Wanddicke.
• Gas- und Druckleitungen nur mit zugelassenen, eindeutig identifizierten Komponenten bearbeiten.
