Messschieber ablesen: Anleitung für präzise Messwerte
Einen Messschieber ablesen heißt: zuerst die ganzen Millimeter auf der Hauptskala bestimmen, dann den exakt fluchtenden Strich des Nonius addieren. Klingt trocken, dauert mit etwas Übung aber kaum länger als ein Blick auf ein Lineal. Diese Anleitung zeigt den Ablauf für Außen-, Innen-, Tiefen- und Stufenmessungen – inklusive Kontrollmessung, damit aus 12,4 mm nicht versehentlich 12,9 mm werden.
Ein Messschieber, oft auch Schieblehre genannt, ist eines der wichtigsten Messwerkzeuge in Handwerk und Industrie. Wer präzise Bauteile anfertigen oder überprüfen möchte, kommt an diesem Instrument nicht vorbei. Doch für Anfänger wirkt die Skala mit dem sogenannten Nonius oft verwirrend. Wie liest man die Bruchteile eines Millimeters richtig ab? In diesem Leitfaden erfahren Sie Schritt für Schritt, wie Sie einen Messschieber ablesen und typische Fehler vermeiden. Ob Außenmaß, Innenmaß oder Tiefe – mit dem richtigen Wissen wird die Bedienung zum Kinderspiel. Tauchen Sie ein in die Welt der Präzisionsmessung und meistern Sie den Umgang mit der Schieblehre mühelos und exakt.
Das Wichtigste in Kürze
- Der Messschieber besteht aus einer festen Hauptskala und einem beweglichen Nonius.
- Die vollen Millimeter werden am Nullstrich des Nonius auf der Hauptskala abgelesen.
- Die Nachkommastellen ermitteln Sie durch den Strich des Nonius, der exakt mit einem Strich der Hauptskala fluchtet.
- Mit einem Standard-Messschieber können Außenmaße, Innenmaße und Tiefen gemessen werden.
- Typische Ablesegenauigkeiten bei analogen Modellen liegen bei 0,1 mm, 0,05 mm oder 0,02 mm.
Wie liest man einen Messschieber richtig ab?
Um einen Messschieber richtig abzulesen, betrachten Sie zuerst die Hauptskala und lesen den vollen Millimeterwert links vom Nullstrich des Nonius ab. Suchen Sie anschließend auf dem beweglichen Nonius denjenigen Teilstrich, der exakt mit einem Strich der Hauptskala eine gerade Linie bildet. Dieser Wert auf dem Nonius ergibt die Nachkommastelle, die Sie zu den vollen Millimetern addieren, um das genaue Endergebnis zu erhalten.
Der grundlegende Aufbau eines analogen Messschiebers
Ein analoger Messschieber ist ein faszinierendes Werkzeug, das aus mehreren wichtigen Komponenten besteht. Die Basis bildet die feste Schiene, auf der die Hauptskala in Millimetern und oft auch in Zoll angebracht ist. Auf dieser Schiene gleitet der bewegliche Schieber, der den sogenannten Nonius trägt. Für die Messung von Außenmaßen nutzt man die großen, nach unten gerichteten Messschnäbel. Innenmaße von Bohrungen oder Rohren lassen sich hingegen mit den kleineren, nach oben gerichteten Kreuzschnäbeln erfassen. Zusätzlich befindet sich am hinteren Ende eine Tiefenmessstange, die beim Öffnen des Messschiebers ausfährt. Diese Stange ist ideal, um die Tiefe von Sacklöchern oder Absätzen zu bestimmen. Alle diese Elemente machen das Instrument zu einem vielseitigen Helfer in der Werkstatt.
Die Funktion der Hauptskala und die vollen Millimeter
Die Hauptskala ist der Ausgangspunkt für jede Messung mit dem Messschieber. Sie sieht auf den ersten Blick aus wie ein gewöhnliches Lineal und ist meist in Millimeter-Schritten unterteilt. Sobald Sie ein Werkstück zwischen die Messschnäbel klemmen, verrutscht der bewegliche Teil mit dem Nonius. Um den Messwert zu ermitteln, wandert Ihr Blick zuerst auf den Nullstrich dieses beweglichen Nonius. Der Wert auf der Hauptskala, der sich unmittelbar links von diesem Nullstrich befindet, gibt die vollen Millimeter an. Wenn der Nullstrich des Nonius beispielsweise knapp hinter der 15-Millimeter-Markierung steht, notieren Sie sich die Zahl Fünfzehn als Basiswert. Es ist wichtig, genau senkrecht auf die Skala zu schauen, um Ablesefehler durch eine schräge Perspektive zu vermeiden. Dieser erste Schritt ist entscheidend, um grobe Fehlmessungen von vornherein auszuschließen.
Der Nonius und das Ablesen der Nachkommastellen
Nachdem die vollen Millimeter ermittelt sind, kommt der Nonius für die feinen Nachkommastellen ins Spiel. Der Nonius ist die kleine, feiner unterteilte Skala auf dem beweglichen Schieber. Um den exakten Wert der Zehntel- oder Hundertstelmillimeter zu finden, müssen Sie die Linien beider Skalen vergleichen. Sie suchen den einen Strich auf dem Nonius, der absolut nahtlos und ohne Versatz mit einem beliebigen Strich der Hauptskala fluchtet. Es gibt immer nur einen einzigen Strich, bei dem diese perfekte Deckung auftritt. Der Zahlenwert, der an dieser fluchtenden Linie auf dem Nonius steht, repräsentiert Ihre Nachkommastellen. Diese addieren Sie dann einfach zu Ihrem vorher abgelesenen vollen Millimeterwert. So erhalten Sie bei einem 1/20-Nonius eine Genauigkeit von bis zu 0,05 Millimetern bei jeder Messung.
Verschiedene Genauigkeiten und Nonius-Arten
Messschieber sind in verschiedenen Genauigkeitsklassen erhältlich, die sich durch den Nonius unterscheiden. Die einfachste Variante bietet einen Nonius mit zehn Teilstrichen, was einer Ablesegenauigkeit von 0,1 Millimetern entspricht. Sehr weit verbreitet in der Metallverarbeitung ist der 1/20-Nonius, der die Ermittlung von Werten auf 0,05 Millimeter genau erlaubt. Noch präziser arbeiten Instrumente mit einem 1/50-Nonius, die sogar bis auf 0,02 Millimeter exakt abgelesen werden können. Diese hohe Auflösung erfordert jedoch gute Lichtverhältnisse und ein geschultes Auge, da die Striche sehr dicht beieinanderliegen. Bei manchen Modellen ist der Nonius verlängert ausgeführt, um das Auge beim Erkennen der fluchtenden Linien zu entlasten. Egal welche Variante Sie nutzen, das zugrundeliegende Prinzip der deckungsgleichen Striche bleibt immer identisch. Wer die Funktion einmal verstanden hat, kann mit jedem dieser Modelle problemlos arbeiten.
Typische Fehler beim Messen und Ablesen vermeiden
Beim Umgang mit dem Messschieber schleichen sich bei Anfängern häufig kleine, aber folgenschwere Fehler ein. Der bekannteste Fehler ist der sogenannte Parallaxenfehler, der durch einen schrägen Blickwinkel auf die Skalen entsteht. Schauen Sie daher stets exakt im rechten Winkel von oben auf den Nonius und die Hauptskala. Ein weiterer Stolperstein ist zu hoher Druck beim Schließen der Messschnäbel, wodurch sich das Instrument leicht verbiegen kann. Das Werkstück sollte immer nur mit sanftem, gleichmäßigem Druck des Daumens fixiert werden. auch können Schmutz, Späne oder Öl auf den Messflächen das Ergebnis massiv verfälschen und zu falschen Maßen führen. Reinigen Sie daher sowohl das Werkstück als auch die Messflächen vor jedem Einsatz gründlich. Wer diese Grundregeln beachtet, steigert die Zuverlässigkeit seiner Messergebnisse enorm.
Pflege, Wartung und Kalibrierung des Werkzeugs
Ein Messschieber ist ein empfindliches Präzisionsinstrument und verlangt nach entsprechender Pflege und Aufmerksamkeit. Nach der Benutzung sollte das Werkzeug mit einem sauberen, fusselfreien Tuch abgewischt werden, um Handschweiß und Feuchtigkeit zu entfernen. Für die Lagerung empfiehlt sich die Originalverpackung oder ein spezielles Etui, um Kratzer und Stöße zu vermeiden. Ein winziger Tropfen harzfreies Öl auf der Schiene sorgt dafür, dass der Schieber weiterhin leichtgängig und geschmeidig läuft. Vermeiden Sie es unbedingt, den Messschieber als Zange, Hebel oder Hammerersatz zu missbrauchen. In professionellen Betrieben ist auch eine regelmäßige Kalibrierung vorgeschrieben, um die Einhaltung der Toleranzen zu gewährleisten. Auch Heimwerker sollten gelegentlich mit einem bekannten Prüfmaß testen, ob das Instrument noch korrekte Werte liefert. Mit der richtigen Behandlung hält ein hochwertiger analoger Messschieber oft ein ganzes Leben lang.
Messschieber ablesen: die Kurzform in 5 Schritten
- Reinigen: Messflächen und Werkstück mit einem fusselfreien Tuch säubern.
- Nullpunkt prüfen: Backen sanft schließen. Nullstriche müssen deckungsgleich sein.
- Gerade ansetzen: Der Messschieber steht rechtwinklig zur gemessenen Fläche.
- Hauptskala lesen: Notiere den letzten vollen Millimeter links vom Nonius-Nullstrich.
- Nonius addieren: Suche den Noniusstrich, der exakt mit einem Strich der Hauptskala fluchtet, und addiere dessen Teilwert.
Beispiel: Der Nonius-Nullstrich liegt hinter 18 mm. Der siebte Teilstrich fluchtet; bei einem 0,05-mm-Nonius sind das 0,35 mm. Das Ergebnis lautet 18,35 mm.
Den Nonius verstehen, statt Striche zu raten
Die Auflösung steht meist auf dem Schieber: 0,1 mm, 0,05 mm oder 0,02 mm. Sie ist nicht automatisch die Messgenauigkeit. Ein 0,02-mm-Nonius zeigt feinere Schritte, doch Schmutz, Temperatur, Verkanten und Messkraft können den Wert stärker verschieben. Die Kalibrierrichtlinie der Physikalisch-Technischen Bundesanstalt nennt unter anderem Messkraft, Umgebung, Ebenheit und Parallelität als Beiträge zur Messunsicherheit. Für Werkstattmessungen folgt daraus eine einfache Regel: zweimal messen, einmal um 90 Grad versetzt kontrollieren.
| Nonius-Auflösung | Fluchtender Strich | Zusatzwert |
|---|---|---|
| 0,1 mm | 7 | 0,7 mm |
| 0,05 mm | 7 | 0,35 mm |
| 0,02 mm | 17 | 0,34 mm |
Vier Messarten – und wo Anfänger oft danebenliegen

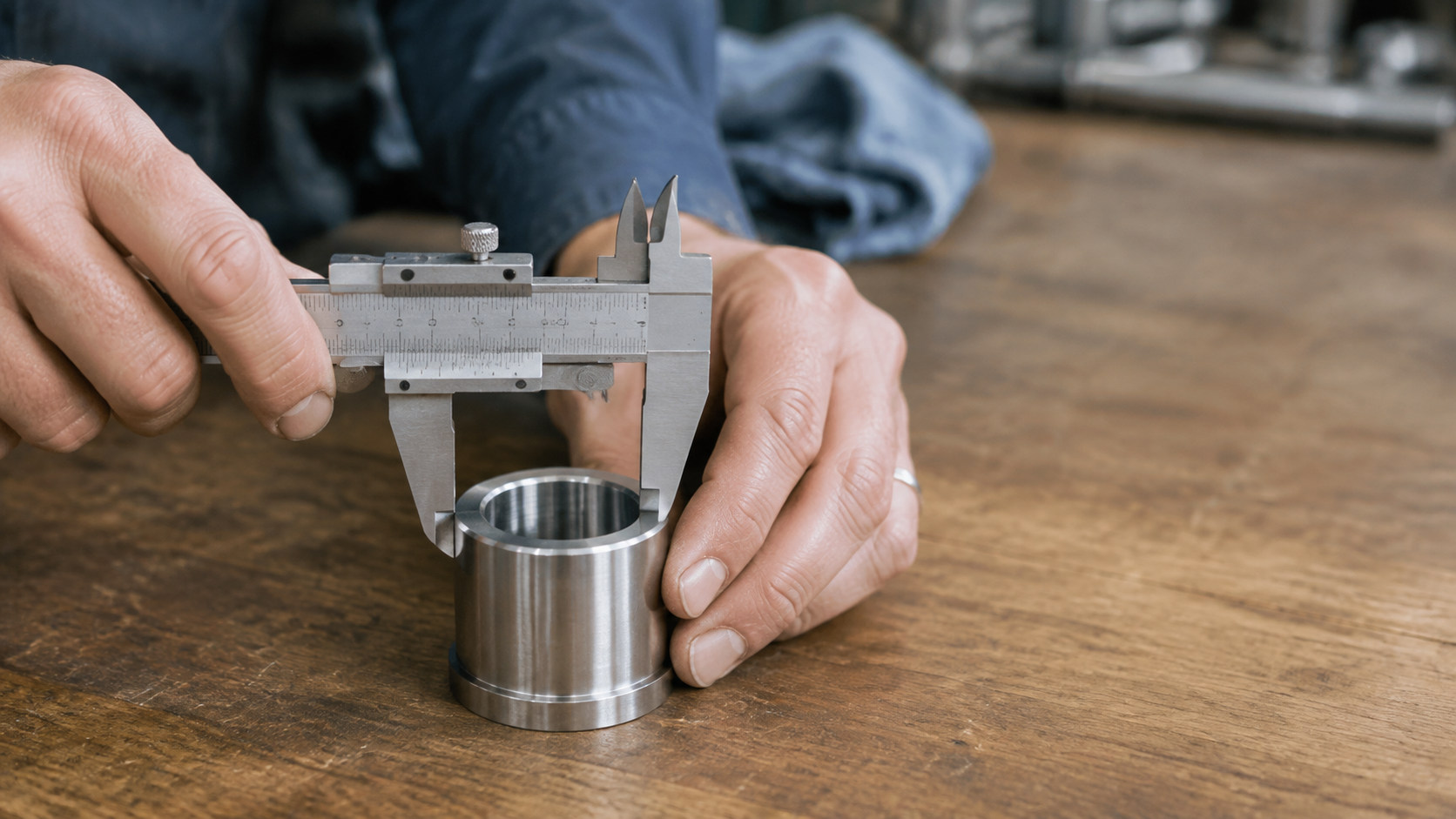

Außenmaß
Nutze die großen unteren Backen. Lege ein rundes Werkstück möglichst nah an die Schiene; dort verkanten die Backen weniger. Übe nur so viel Druck aus, dass beide Flächen anliegen.
Innenmaß
Die schmalen oberen Schneiden müssen die größte lichte Weite treffen. Bei einer Bohrung bewegst du den Messschieber leicht durch die Achse und suchst den größten reproduzierbaren Wert.
Tiefen- und Stufenmaß
Setze die Stirnfläche satt auf, ohne zu kippen. Der Tiefenstab darf keinen Grat oder Span treffen. Bei Stufen nutzt du die rückseitigen Anlageflächen, nicht die Messbacken.
Passt ein gemessener Bolzen zu einer Mutter? Der Beitrag Schrauben richtig messen verbindet Durchmesser, Länge und Steigung. Für Holzverbinder hilft die Anleitung Holzschrauben messen.
Plausibilitätscheck für belastbare Messwerte
- Messwert an derselben Stelle mindestens zweimal wiederholen.
- Bei Wellen zwei Richtungen messen; abweichende Werte können auf Ovalität hinweisen.
- Nach starkem Temperaturwechsel Werkzeug und Werkstück akklimatisieren lassen.
- Den Schieber nicht als Anreißwerkzeug oder Zange missbrauchen.
- Für Passungen und sicherheitsrelevante Teile ein geeignetes, geprüftes Messmittel verwenden.
Häufige Fragen
Wie liest man einen Messschieber kurz erklärt ab?
Ganze Millimeter links vom Nonius-Nullstrich ablesen, dann den exakt fluchtenden Noniusstrich mit der angegebenen Auflösung multiplizieren und addieren.
Was bedeutet 0,05 mm auf dem Messschieber?
Der kleinste ablesbare Skalenschritt beträgt 0,05 mm. Das ist die Auflösung, nicht automatisch die garantierte Genauigkeit.
Warum zeigt der Messschieber bei geschlossenen Backen nicht null?
Häufig liegen Schmutz oder ein Grat an den Messflächen. Bleibt die Abweichung nach dem Reinigen bestehen, liegt ein Nullpunktfehler vor.
Wie messe ich einen Innendurchmesser?
Die kleinen Innenmessschenkel in die Bohrung führen, leicht durch die Achse bewegen und den größten reproduzierbaren Wert ablesen.
Wie viel Druck ist beim Messen richtig?
Nur leichter, gleichmäßiger Kontakt. Zu hohe Messkraft kann dünne Teile verformen und den Schieber verkanten.
Kann man mit dem Messschieber Gewindesteigungen messen?
Der Außendurchmesser lässt sich messen; für die Steigung ist eine Gewindelehre deutlich zuverlässiger.
Ist ein digitaler Messschieber genauer?
Nicht zwingend. Er ist leichter abzulesen, doch Genauigkeit und Messunsicherheit hängen von Bauart, Zustand und Anwendung ab.
Wann muss ein Messschieber kalibriert werden?
Bei qualitätsrelevanten Messungen nach betrieblichem Prüfplan sowie nach Sturz, Reparatur oder auffälligen Vergleichswerten.
