Schlüsselweite bei Sechskantschrauben: Tabelle und Messung

Eine M10-Schraube verlangt nicht automatisch nach einem 10-mm-Schlüssel. Das M-Maß bezeichnet den Nenndurchmesser des Gewindes; die Schlüsselweite der Sechskantschraube ist der Abstand zwischen zwei parallelen Kopfflächen. Genau dort greift Maulschlüssel, Ringschlüssel oder Stecknuss.

Wer Gewindegröße, Produktnorm und Schlüsselweite trennt, vermeidet rundgedrehte Köpfe. Die folgende Tabelle deckt die häufigsten metrischen Sechskantschrauben ab und zeigt, warum an älteren Maschinen gelegentlich eine andere Nuss passt als erwartet.

Schlüsselweiten-Tabelle für Sechskantschrauben

Die Tabelle gilt für verbreitete normale Sechskantprodukte nach den genannten Normfamilien. Flanschschrauben, schwere Stahlbauschrauben, reduzierte Köpfe und Sonderteile können andere Maße besitzen. Die aktuelle ISO 4014:2022 beschreibt Sechskantschrauben mit Teilgewinde von M1,6 bis M64; ISO 272 legt die systematischen Schlüsselweiten für Sechskantprodukte fest. Eine frei zugängliche Gegenüberstellung stellt auch der Verbindungstechnik-Spezialist Bossard bereit.

Was bedeutet Schlüsselweite?

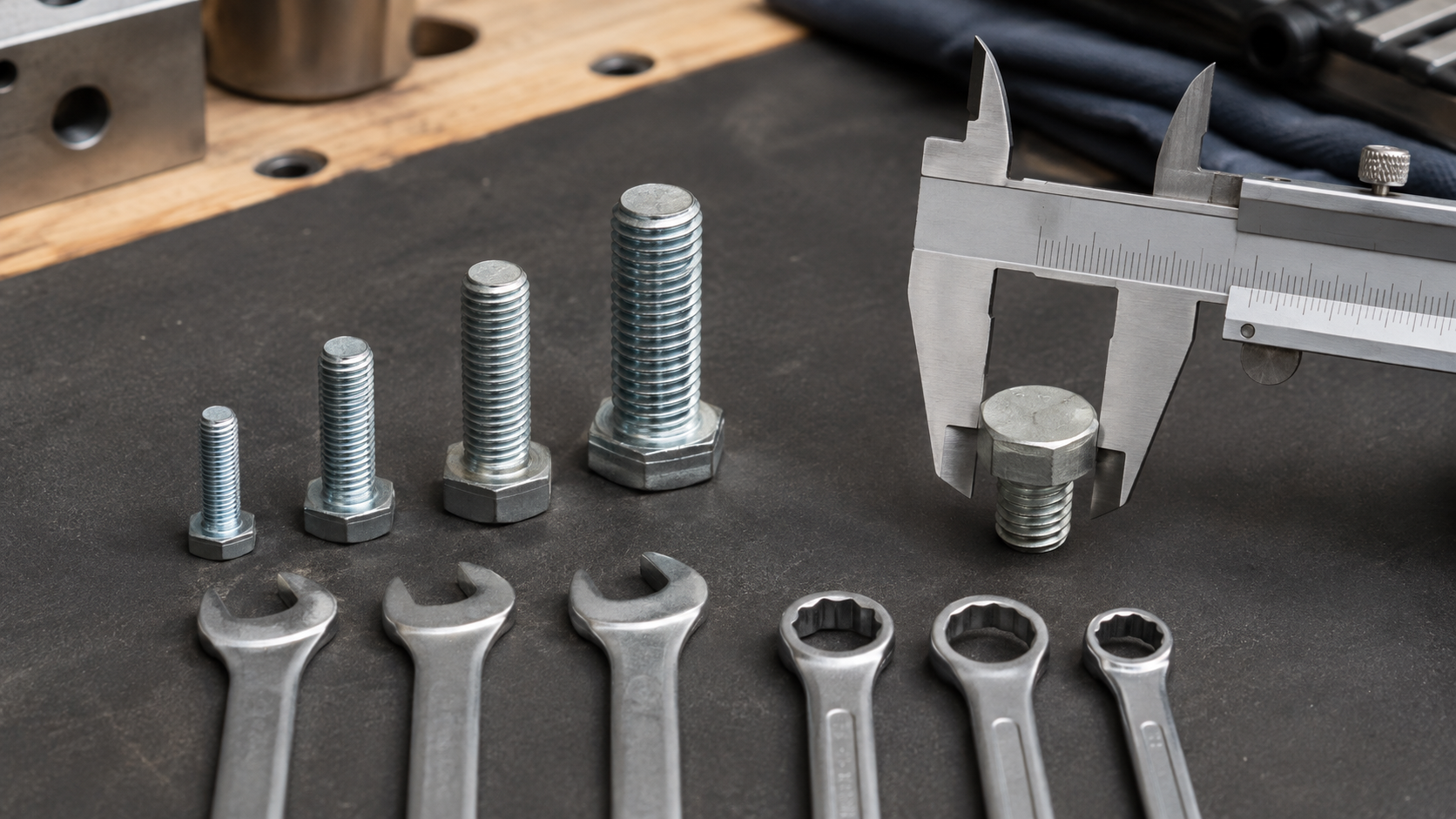

Die Schlüsselweite, kurz SW, wird über zwei gegenüberliegende parallele Flächen gemessen. Nicht über die Ecken. Ein Messschieber wird dafür rechtwinklig angesetzt und leicht geschlossen. Zeigt er ungefähr 15,9 bis 16,0 Millimeter, passt in der Regel eine 16-mm-Nuss. Lack, Rost, Grate oder verformte Flanken können das Ergebnis verändern.

Gewindedurchmesser und Kopfmaß sind zwei verschiedene Größen

„M8“ beschreibt ein metrisches Gewinde mit acht Millimetern Nenndurchmesser. Der normale Sechskantkopf dazu hat 13 Millimeter Schlüsselweite. Die Zuordnung stammt aus der Produktnorm, nicht aus einer einfachen Rechenformel. Dasselbe Gewinde kann in einer anderen Kopfform ganz ohne Außensechskant auskommen.

Willst du Gewinde und Steigung identifizieren, nutze die Anleitung Schrauben richtig messen. Dort werden Außendurchmesser, Länge und Gewindesteigung getrennt bestimmt.

Schlüsselweite in vier Schritten messen

1. Kopf reinigen: losen Rost, Farbe und Schmutz entfernen, ohne die Flanken abzuschleifen.
2. Messschieber nullen: Messflächen schließen und Nullpunkt prüfen.
3. Über Flächen messen: breite Außenmessschenkel parallel zu zwei Kopfflächen ansetzen.
4. Normgröße abgleichen: Messwert, Gewinde und Produktart gemeinsam mit der Tabelle prüfen.

Ein Lineal reicht für eine grobe Einschätzung. Bei kleinen Köpfen oder korrodierten Teilen macht ein Messschieber den Unterschied zwischen 16 und 17 Millimetern sichtbar. Miss an mehreren Stellen. Weichen die Werte ab, ist der Kopf möglicherweise bereits verformt.

DIN und ISO: Was hat sich geändert?

Viele ältere deutsche Produktnormen wurden durch internationale ISO-Normen ersetzt. Bei zahlreichen Größen blieb die Schlüsselweite gleich. Auffällig sind vor allem M10, M12, M14 und M22. Deshalb können an älteren Maschinen und Ersatzteilbeständen zwei Kopfgrößen zum selben Gewindenenndurchmesser vorkommen.

Das Baujahr allein beweist keine Norm. Lagerware, Reparaturen und Sonderteile vermischen Generationen. Verlässlich sind Zeichnung, Stückliste, Bestellnorm oder eine Messung am vorhandenen Kopf. Kopfprägungen zeigen meist Hersteller und Festigkeitsklasse, nicht zwingend die Produktnorm.

Welches Werkzeug schont den Sechskant?

Für festsitzende Schrauben ist eine gut sitzende Sechskantnuss meist die beste Wahl. Setze sie vollständig auf. Verkanten oder Verlängerungen am Maulschlüssel erhöhen das Risiko, die Kanten abzurunden. Beim Anziehen zählt zusätzlich das vorgeschriebene Drehmoment; die Schlüsselweite sagt nichts über die zulässige Vorspannkraft.

Rundgedrehte Köpfe vermeiden

• Werkzeuggröße am gereinigten Kopf prüfen.
• Zoll- und Millimeterwerkzeug nicht „fast passend“ mischen.
• Abgenutzte Nüsse und aufgespreizte Maulschlüssel aussortieren.
• Kraft möglichst flächig und geradlinig einleiten.
• Rostlöser nur passend zur Anwendung verwenden und Einwirkzeit geben.
• Beim Gegenhalten auch die Mutter mit der richtigen Größe greifen.

Ist der Kopf schon beschädigt, nicht weiter mit losem Werkzeug probieren. Eine spezielle Ausdrehnuss greift kontrollierter. Hitze ist an Fahrzeugen, Holz, Lack, Leitungen oder brennbaren Stoffen riskant und gehört nur in fachkundige Hände.

Sonderfälle, die eine Tabelle nicht abdeckt

Flanschköpfe, HV-Schrauben im Stahlbau, Schrauben mit kleinem Kopf, Zollschrauben und kundenspezifische Verbindungselemente folgen eigenen Reihen. Auch Muttern können je nach Bauhöhe und Norm abweichen. Miss das vorhandene Teil und lies die Produktzeichnung, bevor du Ersatz bestellst.

Bei Holzschrauben ist die Kopfform noch vielfältiger. Der Beitrag Holzschrauben richtig ausmessen erklärt, ab welchem Punkt ihre Länge zählt. Weitere Grundlagen bündelt die Kategorie Befestigungstechnik.

Praxischeck vor Montage und Demontage

1. Gewindeart und Schraubentyp identifizieren.
2. Schlüsselweite über parallele Flächen messen.
3. Passendes, unbeschädigtes Werkzeug bis zum Anschlag aufsetzen.
4. Bauteil sicher abstützen und Gegenstück kontrolliert gegenhalten.
5. Anzugsmoment aus der konkreten Montagevorgabe übernehmen.

Eine Schlüsselweitentabelle spart Sucherei. Die letzte Kontrolle findet trotzdem am Bauteil statt. Schon ein Millimeter Spiel kann unter hoher Kraft aus einer einfachen Reparatur ein Ausbohrprojekt machen.

Wie genau muss die Messung sein?

Neue Normteile liegen nicht beliebig genau auf dem Nennwert. Fertigungstoleranzen lassen die tatsächliche Weite leicht darunter liegen, während Beschichtung, Schmutz oder Korrosion sie scheinbar vergrößern. Für die Werkzeugwahl reicht meist eine Messung auf wenige Zehntelmillimeter. Ein Wert von 12,9 Millimetern spricht klar für SW 13. Zeigt der Messschieber 13,5 Millimeter, sollte man reinigen, an einer zweiten Stelle messen und prüfen, ob überhaupt ein metrischer Normsechskant vorliegt.

Schraubenkopf und Mutter getrennt prüfen

Schraube und Mutter müssen nicht dieselbe Außenform besitzen. Eine normale Sechskantmutter kann zur Gewindegröße passen, während das Gegenstück ein Flanschkopf, ein reduzierter Kopf oder eine Sondermutter ist. Auch Sicherungsmuttern unterscheiden sich in Bauhöhe, nicht zwingend in der Weite. Bei Reparaturen werden beide Werkzeugseiten vorab geprüft. Das verhindert, dass die schwer zugängliche Mutter beim Lösen unkontrolliert mitdreht.

Sechskant, Doppelsechskant und beschädigte Flanken

Ein normaler Sechskant hat sechs Flächen. Zwölfkantköpfe und bi-hexagonale Profile verlangen dafür vorgesehenes Werkzeug. Eine Zwölfkantnuss kann zwar einen intakten Sechskant greifen, berührt ihn unter hoher Last aber anders als eine Sechskantnuss. Bei Rost, weichen Werkstoffen oder bereits gestauchten Ecken ist die Sechskantnuss meist fehlertoleranter. Hammer und Meißel sind keine kontrollierte Alternative und können Lager, Gewinde oder das umgebende Bauteil schädigen.

Was Kopfprägungen aussagen – und was nicht

Auf metrischen Sechskantschrauben finden sich häufig Festigkeitsklasse und Herstellerzeichen. Eine Prägung „8.8“ beschreibt mechanische Eigenschaften des Verbindungselements, nicht die Schlüsselweite und nicht automatisch die Produktnorm. Edelstahl trägt andere Kennzeichnungen, US-Bolzen oft radiale Linien. Rost, Farbe oder eingeschlagene Spuren dürfen nicht als verlässliche Normangabe interpretiert werden. Für einen Ersatz gehören Abmessungen, Werkstoff, Festigkeit, Gewinde und Kopfform zusammen.

Zollmaße: gefährlich nah an metrischen Größen

Ein 1/2-Zoll-Schlüssel misst 12,7 Millimeter und wirkt auf einem 13-mm-Kopf zunächst passend. Das Spiel von drei Zehntelmillimetern kann bei hoher Kraft trotzdem die Ecken belasten. Umgekehrt passt ein 19-mm-Werkzeug nicht sauber auf jeden 3/4-Zoll-Kopf. Bei importierten Maschinen werden Gewinde und Schlüsselweite als Zollsystem identifiziert, statt nur eine nahe metrische Nuss zu wählen.

Anzugsmoment gehört nicht in die Schlüsselweitentabelle

Zwei Schrauben mit identischer Schlüsselweite können verschiedene Durchmesser, Festigkeitsklassen oder Werkstoffe besitzen. Das zulässige Moment hängt auch von Schmierung, Beschichtung und Gegenstück ab. Eine Tabelle, die aus SW 17 pauschal ein Drehmoment ableitet, ist daher unsicher. Der Schlüssel dient nur zur Kraftübertragung. Die Montagevorgabe entsteht aus der konkreten Verbindung und wird mit einem geeigneten, geprüften Drehmomentwerkzeug umgesetzt.

Werkzeugqualität in der Praxis beurteilen

Eine Nuss soll den Kopf tief und ohne Kippeln aufnehmen. Risse, Rostnarben im Vierkant, aufgeweitete Maulflächen oder stark verrundete Innenprofile sind Aussonderungsgründe. Bei Schlagschraubern werden nur dafür freigegebene Kraftnüsse eingesetzt; verchromte Handnüsse können unter Impulsbelastung splittern. Schutzbrille und sichere Körperposition bleiben auch beim Lösen einer scheinbar kleinen Schraube sinnvoll, denn ein plötzliches Nachgeben setzt gespeicherte Kraft frei.

Der Zugang bestimmt die Werkzeugform, nicht die Sollgröße. Eine tiefe Stecknuss erreicht lange überstehende Gewinde, ein gekröpfter Ringschlüssel schafft Abstand zum Bauteil. Gelenke und Verlängerungen erleichtern enge Stellen, erhöhen aber Spiel und können die Kraft schräg einleiten. Vor hohem Moment wird geprüft, ob Nuss, Verlängerung, Ratsche und Drehmomentschlüssel gemeinsam für die Belastung ausgelegt sind.

Für eine Dokumentation genügt ein Foto des Kopfes selten. Notiere Gewindenenndurchmesser, gemessene Schlüsselweite, Kopfhöhe, Schraubenlänge, Festigkeitskennzeichnung und vermutete Norm. Bei mehreren identischen Positionen wird ein unbeschädigtes Vergleichsteil gewählt. So lässt sich später nachvollziehen, warum ein 16er statt eines 17er Werkzeugs verwendet wurde.

Eine praktische Werkstattkarte sollte deshalb nicht nur die Zuordnung M zu SW zeigen, sondern auch die abweichenden Normreihen und eine Warnung vor Sonderköpfen enthalten. Laminiere die Tabelle oder speichere sie direkt beim Werkzeugsatz. Bei einer unbekannten Anlage wird der gemessene Istwert ergänzt. So entsteht mit der Zeit eine belastbare, maschinenspezifische Dokumentation, die Fehlgriffe bei späteren Wartungen reduziert.
