UNC-Gewinde: Maße, TPI, Klassen und Anzugsmomente

Ein UNC-Gewinde wird in Zoll angegeben und besitzt eine grobe Steigung. Das klingt simpel, führt in der Werkstatt aber schnell zu Verwechslungen: Ein Durchmesser von knapp 6,35 Millimetern kann 1/4 Zoll bedeuten, doch erst die Zahl der Gewindegänge pro Zoll macht daraus zum Beispiel 1/4-20 UNC.

Dieser Leitfaden erklärt Bezeichnung, TPI, Toleranzklassen, Messung und Anzugsmoment. Er hilft bei Ersatzteilen für US-Maschinen, Fahrzeuge, Geräte und importierte Beschläge.

Was bedeutet UNC?

UNC steht für Unified National Coarse, die grobe Reihe des Unified-Inch-Gewindesystems. Die aktuelle ASME B1.1-2024 beschreibt Gewindeform, Reihen, Klassen, Toleranzen und Bezeichnungen für Unified-Gewinde. UNC ist kein metrisches Gewinde und nicht mit Whitworth gleichzusetzen, obwohl einzelne Durchmesser ähnlich wirken.

UNC-Bezeichnung lesen: Beispiel 1/4-20 UNC-2A

• 1/4: Nenndurchmesser in Zoll, rechnerisch 6,35 mm.
• 20: 20 Gewindegänge pro Zoll, kurz TPI.
• UNC: grobe Unified-Reihe.
• 2: Toleranzklasse für eine übliche Passung.
• A: Außengewinde; B kennzeichnet ein Innengewinde.

Bei kleinen Schrauben stehen Nummerngrößen wie #4, #6 oder #10 vor der TPI-Zahl. Das Doppelkreuz ist keine Millimeterangabe. Eine #10-24 UNC hat etwa 4,83 Millimeter Nenndurchmesser und 24 Gewindegänge pro Zoll.

UNC-Gewindetabelle: gängige Maße

Die Millimetersteigung entsteht aus 25,4 geteilt durch TPI. Sie dient zum Vergleichen, macht aus einem Zollgewinde aber kein metrisches Gewinde. Flankenwinkel, Toleranz und Durchmesser müssen ebenfalls passen.

UNC, UNF und metrisches Gewinde unterscheiden

Eine M6-Schraube ist mit 6,0 Millimetern etwas dünner als 1/4 Zoll mit 6,35 Millimetern. Sie kann trotzdem ansetzen und nach wenigen Umdrehungen klemmen. Wer weiterdreht, beschädigt beide Gewinde. Vergleichbares gilt für 3/8-16 und M10 sowie andere nur scheinbar ähnliche Paare.

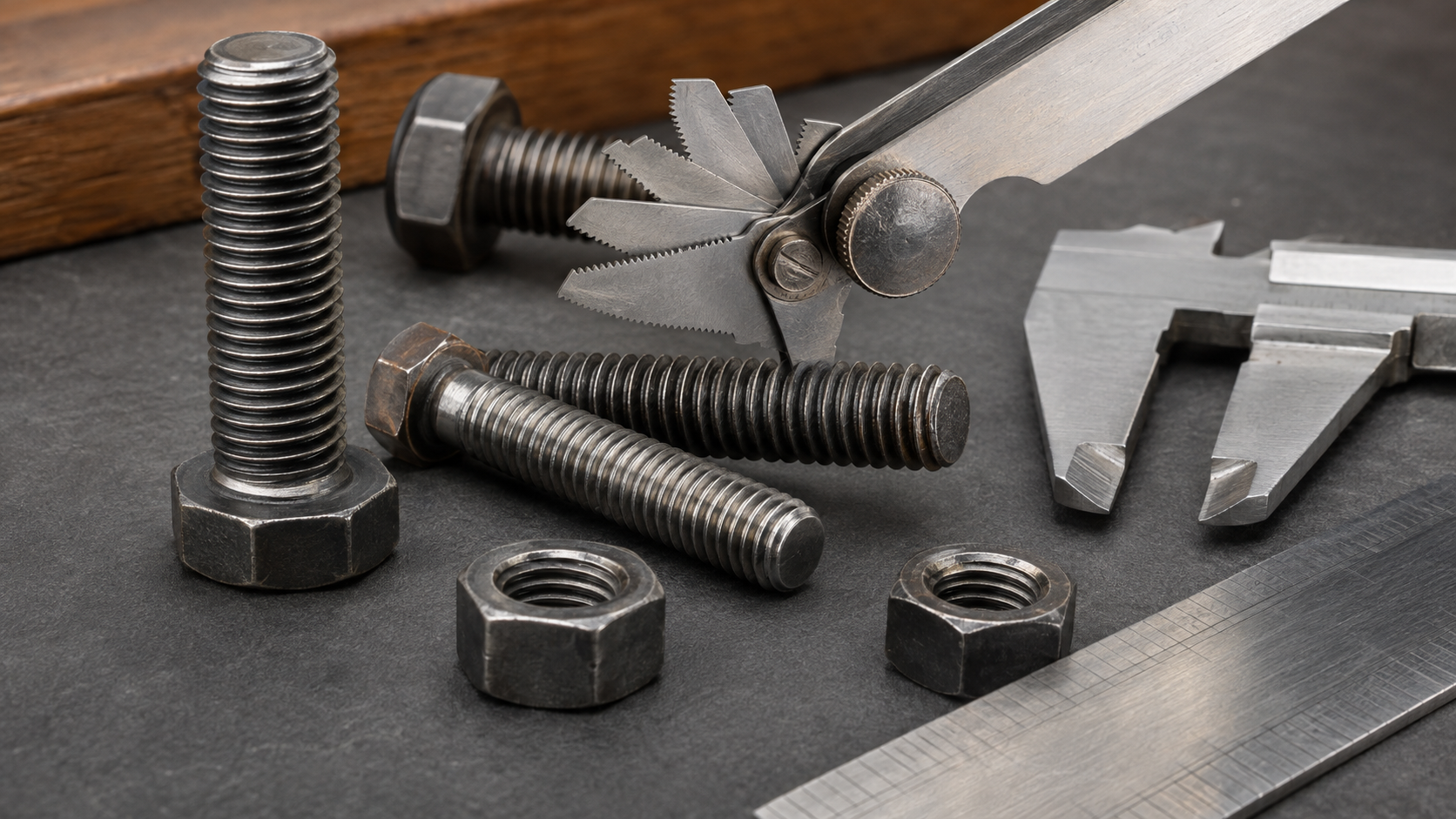

UNC-Gewinde messen

1. Außendurchmesser messen: Messschieber über die Gewindespitzen führen und Zollwert zuordnen.
2. TPI bestimmen: Gewindelehre anlegen oder Gänge über genau einen Zoll zählen.
3. Außen oder innen klären: Bolzen erhält Klasse A, Mutter oder Bohrung Klasse B.
4. Passung prüfen: Kennzeichnung, Zeichnung oder Lehre nutzen; niemals mit Kraft „probieren“.
5. Normbezeichnung notieren: etwa 3/8-16 UNC-2A, Material und Festigkeitsgrad ergänzen.

Ein Messschieber identifiziert die Toleranzklasse nicht sicher. Dafür nutzt die Fertigung kalibrierte Gut-/Ausschusslehren. Die Anleitung Schrauben richtig messen erklärt Messfehler und den korrekten Ansatz am Außengewinde.

Toleranzklassen 1, 2 und 3

Klasse 1 bietet eine lockere Passung und viel Montagespiel, Klasse 2 ist die verbreitete Standardpassung, Klasse 3 sitzt enger und verlangt präzisere Fertigung. A kennzeichnet das Außengewinde, B das Innengewinde. Eine engere Klasse ist nicht pauschal „stärker“. Verschmutzung, Beschichtung und Temperatur können eine enge Passung unbrauchbar machen.

UNR bezeichnet ein Außengewinde mit kontrollierterem Kerngrundradius, was die Ermüdungsfestigkeit unterstützen kann. UNJ besitzt einen definierten größeren Radius und eigene Anforderungen. Diese Formen werden nicht anhand eines flüchtigen Blicks ausgetauscht.

Kernloch für UNC-Gewinde auswählen

Der Kernlochdurchmesser hängt von Gewindegröße, gewünschtem Gewindeanteil, Werkstoff, Werkzeug und Fertigungsverfahren ab. Die Faustformel „Nenndurchmesser minus Steigung“ liefert nur eine erste Orientierung. Für Handgewindebohrer in üblichen Werkstoffen werden passende Zollbohrer oder nummerierte Bohrer nach Werkzeugtabelle gewählt.

Zu klein erhöht Drehmoment und Bruchgefahr des Gewindebohrers. Zu groß reduziert die tragende Flanke. Bei Sacklöchern kommen Anschnittlänge, Späne- und Bodenraum hinzu. Für Serien- oder Sicherheitsbauteile gelten Zeichnung und Prozessfreigabe.

UNC-Anzugsmoment: Warum eine Zahl nicht reicht

Das Anzugsmoment soll eine Vorspannkraft erzeugen. Der Großteil des Moments überwindet Reibung im Gewinde und unter Kopf oder Mutter; nur ein kleinerer Anteil spannt den Bolzen. Materialgrad, Oberflächenbeschichtung, Schmierung, Mutter, Auflage und Wiederverwendung verändern das Ergebnis massiv.

Das NASA Fastener Design Manual behandelt die Beziehung mit der Näherung T = K × F × d: Drehmoment T, gewünschte Vorspannkraft F, Nenndurchmesser d und Reibungs-/Nut-Faktor K. Das ist ein Konstruktionsmodell, keine Heimwerker-Freigabe. Schon ein anderer K-Wert verschiebt das erforderliche Moment deutlich.

Beispielwerte richtig lesen

Die Fastenal-Torque-Tension-Tabelle zeigt für 1/4-20 UNC je nach Festigkeitsgrad und angenommenem K-Wert stark unterschiedliche Momente. Für SAE Grade 5 werden dort beispielsweise 76 bis 101 in-lb ausgewiesen, wenn K zwischen 0,15 und 0,20 variiert. Das entspricht grob 8,6 bis 11,4 Nm. Der Bereich ist eine Illustration der Reibungswirkung, keine Vorgabe für dein Bauteil.

Vor dem Anziehen müssen mindestens feststehen:

• Gewindegröße und TPI,
• Bolzen- und Muttergrad,
• trocken, geölt, beschichtet oder mit Schraubensicherung,
• Zielvorspannkraft und Belastung,
• Auflagefläche, Unterlegscheibe und Gegenwerkstoff,
• Herstellerwert für die konkrete Verbindung.

Werkzeug und Beschaffung

UNC-Schrauben brauchen oft zöllige Stecknüsse und Schlüssel. Ein metrisches Werkzeug kann annähernd passen, belastet aber unter hohem Moment die Kopfecken. Lagere Zoll- und Metriksortimente getrennt und beschrifte Ersatzteile vollständig. Die Übersicht Schlüsselweiten bei Sechskantschrauben hilft beim Kopfmaß, ersetzt aber keine Zolltabelle.

Häufige Fehler

• UNC und UNF nur nach Durchmesser auswählen.
• Millimetersteigung direkt als TPI behandeln.
• Metrische Schraube in ein UNC-Innengewinde zwingen.
• Festigkeitsgrad aus der Farbe ableiten.
• Trockenen Tabellenwert auf geschmierte Montage übertragen.
• in-lb und ft-lb oder Nm verwechseln.
• beschädigte Gewinde durch höheres Drehmoment überwinden.

Einheitenfehler sind besonders tückisch: 12 in-lb entsprechen 1 ft-lb. Für die Umrechnung in Newtonmeter gilt näherungsweise 1 in-lb = 0,113 Nm und 1 ft-lb = 1,356 Nm. Notiere die Einheit direkt neben jedem Wert.

Prüfliste für ein passendes UNC-Ersatzteil

1. Vollständige Bezeichnung vom Original oder aus der Zeichnung übernehmen.
2. Durchmesser, TPI, Länge und Kopfart messen.
3. Toleranzklasse, Material, Grade und Beschichtung klären.
4. Passende Mutter und Werkzeuggröße zuordnen.
5. Montagezustand und Drehmoment aus der Herstellerunterlage übernehmen.

Bei Fahrwerk, Lenkung, Druckgeräten, Hebezeugen und rotierenden Maschinen ist ein „passt ungefähr“ keine Option. Dort wird nach Originalersatzteil oder freigegebener Spezifikation beschafft.

Festigkeitsgrade bei Zollschrauben

UNC beschreibt das Gewinde, nicht die Festigkeit. Bei US-Sechskantschrauben sind SAE Grade 2, 5 und 8 verbreitet; Kopfmarkierungen und Mindestwerte unterscheiden sich. ASTM-Spezifikationen bilden weitere Gruppen. Eine 1/2-13-UNC-Schraube kann deshalb je nach Material und Grade sehr verschiedene Lasten tragen. Mutter und Scheibe müssen zur Schraube passen. Ein hochfester Bolzen in einer weichen Mutter verschiebt das Versagen nur an eine andere Stelle.

Gewindeeingriff und Sackloch

Eine passende Steigung genügt nicht, wenn zu wenige tragende Gewindegänge greifen. Erforderliche Einschraublänge hängt von den Festigkeiten des Bolzens und des Innengewindewerkstoffs ab. Aluminium oder Kunststoff benötigt oft mehr Eingriff als Stahl. Im Sackloch muss die Schraube kürzer als die nutzbare Gewindetiefe sein; Anschnitt, Späne und unvollständige Gänge am Grund zählen nicht voll. Bodenanschlag kann ein falsches Drehmoment vortäuschen, ohne das Bauteil zu klemmen.

Linksgewinde und Sonderreihen

Ein Linksgewinde wird in der Bezeichnung kenntlich gemacht und löst sich im Uhrzeigersinn. Es kommt etwa dort vor, wo die Betriebsdrehrichtung ein normales Gewinde lockern könnte. Neben UNC und UNF existieren UNEF sowie konstante Steigungsreihen. Eine grob wirkende Zollschraube ist daher nicht automatisch UNC. Kennzeichnung und Messung bleiben erforderlich, besonders bei älteren US-Maschinen und Luftfahrtteilen.

Beschichtung verändert die Passung

Zink, Cadmium-Ersatzsysteme, Phosphatierung oder organische Schichten beeinflussen Durchmesser und Reibung. Die Gewindetoleranz kann Beschichtungsspiel enthalten. Wird ein altes Gewinde aggressiv nachgeschnitten, geht Korrosionsschutz verloren und die Passung ändert sich. Bei Ersatzteilen müssen Werkstoff und Finish zusammenpassen. Eine optisch ähnliche schwarze Schraube kann geölt, phosphatiert oder aus einem anderen Werkstoff sein.

UNC-Schrauben sicher lagern und kennzeichnen

Vermischte Kästen sind eine häufige Fehlerquelle. Bewahre UNC, UNF und metrische Teile getrennt auf. Auf dem Fach stehen vollständige Größe, Länge, Grade und Oberfläche, nicht nur „Zoll“. Lege bekannte Muster nicht lose als Prüflehre zurück, wenn ihre Gewinde beschädigt sein könnten. Für wiederkehrende Wartung lohnt ein dokumentierter Satz aus Gewindelehren, Zollmessschieber, passenden Nüssen und geprüften Drehmomentwerkzeugen.

Drehmomentdaten nachvollziehbar dokumentieren

Notiere Quelle, Einheit, Schmierzustand, Datum und Werkzeug. Eine bloße Zahl wie „85“ ist wertlos, wenn unklar bleibt, ob in-lb, ft-lb oder Nm gemeint sind. Auch die Reihenfolge mehrerer Schrauben beeinflusst die Lastverteilung. Flansche und Deckel werden oft stufenweise in einem festgelegten Muster angezogen. Diese Vorgabe stammt vom Hersteller des Bauteils, nicht allein vom Schraubenlieferanten.

Ein Drehmomentschlüssel arbeitet nur in seinem vorgesehenen Messbereich zuverlässig. Nutze keine lange Verlängerung oder einen Krähenfuß, ohne den Einfluss auf das wirksame Moment zu berücksichtigen. Nach dem Auslösen wird nicht mehrfach „nachgeklickt“. Werkzeuge werden nach Herstellerintervall geprüft und entspannt gelagert, sofern ihre Bauart das verlangt. Für kleine Schrauben ist ein in-lb-Werkzeug oft geeigneter als ein großer Nm-Schlüssel am unteren Skalenende.

Bei gebrauchten Innengewinden lohnt eine Zustandsprüfung. Eingedrückte Flanken, Korrosion und alte Dicht- oder Klebstoffreste erhöhen das Laufmoment. Dieses Reibmoment ist nicht mit der Klemmkraft gleichzusetzen. Eine Schraube, die schwer hineingeht, darf nicht bis zum Tabellenmoment gezwungen werden. Gewinde reinigen, mit passender Lehre prüfen und bei Schäden fachgerecht instand setzen.

Für temperaturempfindliche Verbindungen kommt ein weiterer Faktor hinzu: Bolzen und geklemmte Teile dehnen sich unterschiedlich aus. Dadurch kann die Vorspannkraft im Betrieb steigen oder fallen. Dichtungen kriechen, Lackschichten setzen sich und weiche Zwischenlagen verlieren Dicke. Der Montagewert bei Raumtemperatur ist nur dann passend, wenn die Konstruktion solche Änderungen berücksichtigt. In kritischen Anlagen legt der Hersteller auch Nachkontrolle und Austauschintervall fest.
