UNC und UNF in metrisch umrechnen: Tabelle und Formel
UNC und UNF in metrisch umrechnen funktioniert rechnerisch einfach: Zoll-Durchmesser mit 25,4 multiplizieren; die metrische Steigung ergibt sich aus 25,4 geteilt durch TPI. Eine 1/4-20-UNC-Schraube besitzt rechnerisch 6,35 mm Nenndurchmesser und 1,27 mm Steigung. Sie ist trotzdem keine M6-Schraube. Profil, Durchmesser und Toleranzen bleiben verschieden.
Einleitung
Wer im Maschinenbau, bei der Restauration von Oldtimern oder im internationalen Handel tätig ist, wird unweigerlich mit unterschiedlichen Gewindenormen konfrontiert. Besonders die amerikanischen Zollgewinde UNC (Unified National Coarse) und UNF (Unified National Fine) stellen viele vor eine Herausforderung, wenn sie in das bei uns gängige metrische System (ISO) umgerechnet werden müssen. Ein falsches Gewinde kann nicht nur Bauteile beschädigen, sondern auch gefährliche Sicherheitsrisiken bergen. In diesem umfassenden Ratgeber erfahren Sie genau, wie Sie UNC- und UNF-Gewinde sicher identifizieren und in metrische Äquivalente umrechnen können. Wir beleuchten die wesentlichen Unterschiede, erklären die Bedeutung der Gewindesteigung in Threads per Inch (TPI) und liefern Ihnen das nötige Wissen, um bei Ihrem nächsten Projekt garantiert zur richtigen Schraube zu greifen.
Das Wichtigste in Kürze
- UNC steht für das amerikanische Grobgewinde, während UNF das entsprechende Feingewinde bezeichnet.
- Die Umrechnung von Zoll in Millimeter erfolgt stets mit dem festen Faktor von 25,4.
- Bei Zollgewinden wird die Steigung in Gängen pro Zoll (TPI) angegeben, bei metrischen in Millimetern pro Umdrehung.
- Zoll- und metrische Gewinde sind niemals direkt miteinander kompatibel und dürfen nicht gewaltsam verschraubt werden.
- Eine präzise Schieblehre und eine Gewindelehre sind unverzichtbare Werkzeuge für die korrekte Bestimmung.
Was ist der Hauptunterschied zwischen UNC, UNF und metrischen Gewinden?
Der Hauptunterschied liegt im zugrunde liegenden Maßsystem und der Definition der Steigung. Metrische Gewinde (M) basieren auf Millimetern und geben die Distanz zwischen zwei Gewindespitzen an, während UNC- und UNF-Gewinde in Zoll gemessen werden und die Anzahl der Gewindegänge pro Zoll (TPI) definieren.
Die Grundlagen der amerikanischen Zollgewinde UNC und UNF
Das amerikanische Unified Thread Standard (UTS) System ist in den USA und Kanada allgegenwärtig und begegnet uns oft bei importierten Maschinen. UNC (Unified National Coarse) beschreibt dabei das Standard-Grobgewinde, welches für die meisten allgemeinen Befestigungsaufgaben verwendet wird. Es bietet eine tiefe Gewindeflanke, die besonders gut in weicheren Materialien wie Aluminium oder Gusseisen hält. Im Gegensatz dazu steht UNF (Unified National Fine) für das Feingewinde dieses Standardsystems. Dieses Feingewinde weist mehr Gänge pro Zoll auf und ermöglicht dadurch eine feinere Justierung sowie eine höhere Zugfestigkeit. Besonders in der Luftfahrt, der Automobilindustrie und bei hochbelasteten Verbindungen wird UNF bevorzugt eingesetzt. Wenn Sie diese Grundlagen verinnerlichen, vermeiden Sie die typischen Anfängerfehler bei der Beschaffung von Ersatzteilen. Letztendlich ist die Wahl zwischen Grob- und Feingewinde eine Entscheidung, die maßgeblich von den spezifischen Anforderungen an die Vibrationsbeständigkeit und Materialbeschaffenheit abhängt.
Wie Sie ein Zollgewinde richtig messen und identifizieren

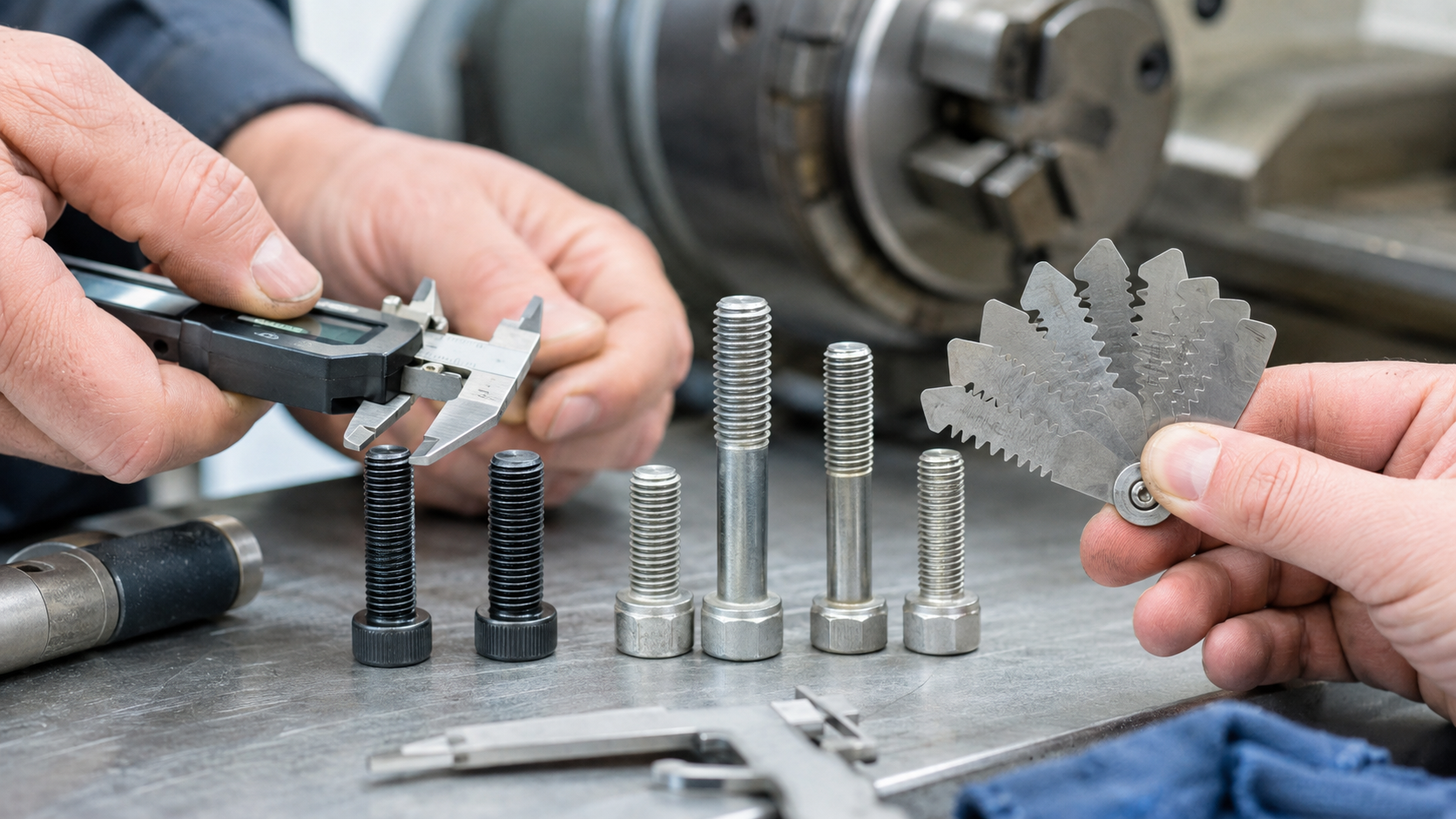

Bevor Sie ein Gewinde umrechnen können, müssen Sie es zunächst fehlerfrei identifizieren und exakt ausmessen. Der erste Schritt besteht darin, den Außendurchmesser der Schraube mit einem hochwertigen digitalen Messschieber zu ermitteln. Dieser Wert wird Ihnen in den meisten Fällen einen ungeraden Millimeterbetrag liefern, was bereits ein starkes Indiz für ein Zollgewinde ist. Anschließend müssen Sie die Gewindesteigung bestimmen, wofür Sie zwingend eine spezielle Zoll-Gewindeschablone benötigen. Diese Schablone wird in die Gewindegänge gelegt, um die exakte Anzahl der Threads Per Inch (TPI) abzulesen. Achten Sie darauf, dass die Schablone absolut bündig im Gewinde sitzt, da selbst kleinste Abweichungen zu einer falschen Klassifizierung führen. Notieren Sie sich sowohl den Durchmesser in Zoll als auch die TPI-Zahl, um das Gewinde eindeutig zu benennen. Eine typische Bezeichnung lautet dann beispielsweise 1/4″ – 20 UNC, was einen Viertelzoll Durchmesser mit 20 Gängen pro Zoll bedeutet.
Die mathematische Umrechnung von Zoll in das metrische System
Die Umrechnung zwischen dem angloamerikanischen und dem metrischen Maßsystem basiert auf einer einfachen, aber immens wichtigen Konstanten. Ein Zoll (Inch) entspricht exakt 25,4 Millimetern, was die Grundlage für jede weitere Berechnung bildet. Wenn Sie also eine Schraube mit einem Nenndurchmesser von 1/2 Zoll vor sich haben, multiplizieren Sie einfach 0,5 mit 25,4 und erhalten 12,7 Millimeter. Etwas komplexer verhält es sich bei den kleineren Zollgewinden, die oft mit Nummern bezeichnet werden. Für diese nummerierten Größen wie #8 oder #10 existieren spezielle Umrechnungstabellen, da sie sich nicht durch eine einfache Multiplikation ableiten lassen. Die Gewindesteigung erfordert ebenfalls eine Umrechnung, bei der Sie 25,4 durch die TPI-Zahl dividieren. So entspricht ein Gewinde mit 20 TPI einer metrischen Steigung von exakt 1,27 Millimetern pro Umdrehung. Diese präzisen mathematischen Schritte sind unerlässlich, um das exakte metrische Äquivalent zu berechnen und Fehlkäufe zu vermeiden.
Warum metrische und Zollgewinde niemals kompatibel sind
In der Praxis kommt es immer wieder vor, dass Mechaniker versuchen, eine metrische Mutter auf eine Zollschraube zu drehen. Dies ist ein fataler Fehler, der unweigerlich zur Zerstörung des Gewindes und zum Versagen der Verbindung führt. Obwohl manche Größen auf den ersten Blick verblüffend ähnlich wirken, wie etwa 5/16 Zoll und M8, unterscheiden sie sich grundlegend in Flankenwinkel und Steigung. Der Flankenwinkel bei UNC, UNF und metrischen ISO-Gewinden beträgt zwar einheitlich 60 Grad, doch die minimale Diskrepanz im Durchmesser sorgt für ungleiche Belastung. Wenn Sie eine solche Mischverbindung erzwingen, schneidet das härtere Material ein neues Gewinde in das weichere. Dies reduziert die Zugfestigkeit drastisch und kann bei sicherheitsrelevanten Bauteilen katastrophale Folgen haben. Verlassen Sie sich daher niemals auf ein bloßes Augenmaß, sondern prüfen Sie die Spezifikationen akribisch. Nur durch absolute Sortenreinheit bei der Montage gewährleisten Sie die volle technische Integrität und Sicherheit Ihrer Konstruktion.
Praktische Anwendungsfälle: Wann trifft man auf UNC und UNF?
Trotz der weltweiten Dominanz des metrischen Systems gibt es zahlreiche Bereiche, in denen UNC und UNF unverzichtbar bleiben. Ein klassisches Beispiel ist die Restauration von amerikanischen Oldtimern, bei denen fast jede Schraube dem UTS-Standard entspricht. Aber auch in der modernen IT-Hardware finden wir Zollgewinde, so sind die typischen Festplattenschrauben oft mit einem 6-32 UNC Gewinde ausgestattet. Ein weiteres großes Einsatzgebiet ist die Fotografie und Filmtechnik, wo Stative und Kameras fast ausschließlich über amerikanische Anschlüsse verfügen. In der Luft- und Raumfahrttechnik ist das UNF-Feingewinde aufgrund seiner überlegenen Vibrationsresistenz sogar der absolute Standard. Wer auch Baumaschinen aus den USA importiert oder wartet, muss stets ein vollständiges Sortiment an passendem Zollwerkzeug bereithalten. Diese Beispiele verdeutlichen, dass Fachwissen über UNC und UNF auch im metrisch geprägten Europa eine überaus wertvolle Qualifikation darstellt.
Werkzeuge und Hilfsmittel für den professionellen Umgang
Wer regelmäßig mit der Umrechnung und Identifikation von Gewinden zu tun hat, sollte in eine erstklassige Werkstattausrüstung investieren. Ein digitaler Messschieber mit Umschaltfunktion zwischen Millimeter und Inch ist dabei das absolute Basisinstrument. Ebenso unverzichtbar sind hochwertige Gewindeschablonen, idealerweise als Kombi-Set für metrische und zöllige Steigungen. Für die praktische Werkstattarbeit empfiehlt sich auch die Anschaffung von sogenannten Gewinde-Identifikations-Boards. Auf diesen Tafeln sind verschiedene Schrauben und Muttern fest montiert, an denen man unbekannte Befestigungselemente direkt testen kann. Um metrische Gewinde in zöllige Werkstücke zu schneiden, werden spezielle Gewindebohrer und Schneideisen benötigt. Achten Sie beim Kauf dieser Zerspanungswerkzeuge auf Industrie-Qualität, um saubere und präzise Gewindeflanken zu garantieren. Mit diesem professionellen Instrumentarium verlieren selbst exotische Gewindearten ihren Schrecken und die Umrechnung wird zum sicheren Routineprozess.
UNC und UNF umrechnen: zwei Formeln
- Durchmesser in mm = Zollmaß × 25,4
- Steigung in mm = 25,4 ÷ TPI
Bei Nummerngrößen wie #10 brauchst du zuerst den normierten Zoll-Nenndurchmesser; er lässt sich nicht aus der Nummer durch eine einfache Heimwerkerformel ableiten. Die ASME B1.1-2024 spezifiziert Gewindeform, Reihen, Klassen, Toleranzen und Bezeichnung der Unified-Inch-Gewinde.
UNC-/UNF-Tabelle mit metrischen Vergleichswerten
| Zollgewinde | Nenndurchmesser | TPI | Steigung metrisch |
|---|---|---|---|
| #10-24 UNC | ca. 4,83 mm | 24 | ca. 1,058 mm |
| #10-32 UNF | ca. 4,83 mm | 32 | ca. 0,794 mm |
| 1/4-20 UNC | 6,35 mm | 20 | 1,270 mm |
| 1/4-28 UNF | 6,35 mm | 28 | 0,907 mm |
| 5/16-18 UNC | 7,94 mm | 18 | 1,411 mm |
| 3/8-16 UNC | 9,53 mm | 16 | 1,588 mm |
| 3/8-24 UNF | 9,53 mm | 24 | 1,058 mm |
| 1/2-13 UNC | 12,70 mm | 13 | 1,954 mm |
Die gerundeten Millimeterwerte helfen beim Identifizieren und Vergleichen. Für Fertigung oder Prüfung brauchst du die vollständigen Normmaße und Toleranzklasse.
Warum die nächstgelegene M-Schraube kein Ersatz ist
1/4-20 UNC liegt vom Durchmesser nahe an M6, doch M6 hat meist 1,0 mm Steigung statt 1,27 mm. Bereits beim ersten vollen Eingriff laufen die Flanken gegeneinander. Ähnlich problematisch ist 3/8-16 UNC gegenüber M10: 9,525 mm und 1,5875 mm sind weder M10 × 1,5 noch M10 × 1,25.
UNC oder UNF erkennen
| Merkmal | UNC | UNF |
|---|---|---|
| Teilung | gröber | feiner |
| TPI bei gleichem Durchmesser | kleiner | größer |
| typischer Nutzen | robuste, schnelle Montage | feinere Einstellung, größerer Spannungsquerschnitt |
Gewinde praktisch bestimmen
- Außendurchmesser mit dem Messschieber erfassen.
- Imperiale Gewindelehre anlegen und TPI bestimmen.
- Ergebnis mit UNC-/UNF-Reihe abgleichen.
- Kopfmarkierung, Bauteildokumentation und Gewindeklasse prüfen.
- Erst dann Ersatzteil oder Mutter auswählen.
Die Systematik erklärt der Beitrag Zollgewinde mit UNC, UNF und Rohrgewinde. Abmessungen und Klassen findest du vertieft in der UNC-Gewinde-Tabelle.
Umrechnung mit sinnvoller Genauigkeit
Rechne intern mit genügend Stellen und runde erst am Ende. 24 TPI ergeben 1,05833 mm, in einer Werkstattübersicht reichen meist 1,058 mm. Ein Messschieber kann die Steigung nur näherungsweise bestimmen; für die Unterscheidung ähnlicher Reihen ist eine passende Gewindelehre zuverlässiger.
Häufige Fragen
Wie rechnet man Zoll in Millimeter um?
Das Zollmaß mit 25,4 multiplizieren.
Wie rechnet man TPI in metrische Steigung um?
25,4 durch die Anzahl der Gewindegänge pro Zoll teilen.
Was ist der Unterschied zwischen UNC und UNF?
UNC ist die grobe, UNF die feine Unified-Gewindereihe desselben Nenndurchmessers.
Ist 1/4 Zoll dasselbe wie M6?
Nein. 1/4 Zoll entspricht 6,35 mm und 1/4-20 UNC besitzt 1,27 mm Steigung; M6-Regelgewinde hat 1,0 mm.
Passt 3/8 UNC in M10?
Nein. Durchmesser und Steigung unterscheiden sich; eine erzwungene Paarung beschädigt die Gewinde.
Was bedeutet 1/4-20 UNC?
Ein Viertel Zoll Nenndurchmesser, 20 Gewindegänge pro Zoll, grobe Unified-Reihe.
Wie erkenne ich ein Zollgewinde sicher?
Außendurchmesser und TPI messen und mit einer normgerechten Tabelle sowie der Bauteildokumentation abgleichen.
Kann eine metrische Mutter auf eine UNF-Schraube passen?
Nein, auch wenn sie zunächst ähnlich wirkt. Nur identisches System, Nenndurchmesser, Steigung und passende Toleranzklasse kombinieren.
