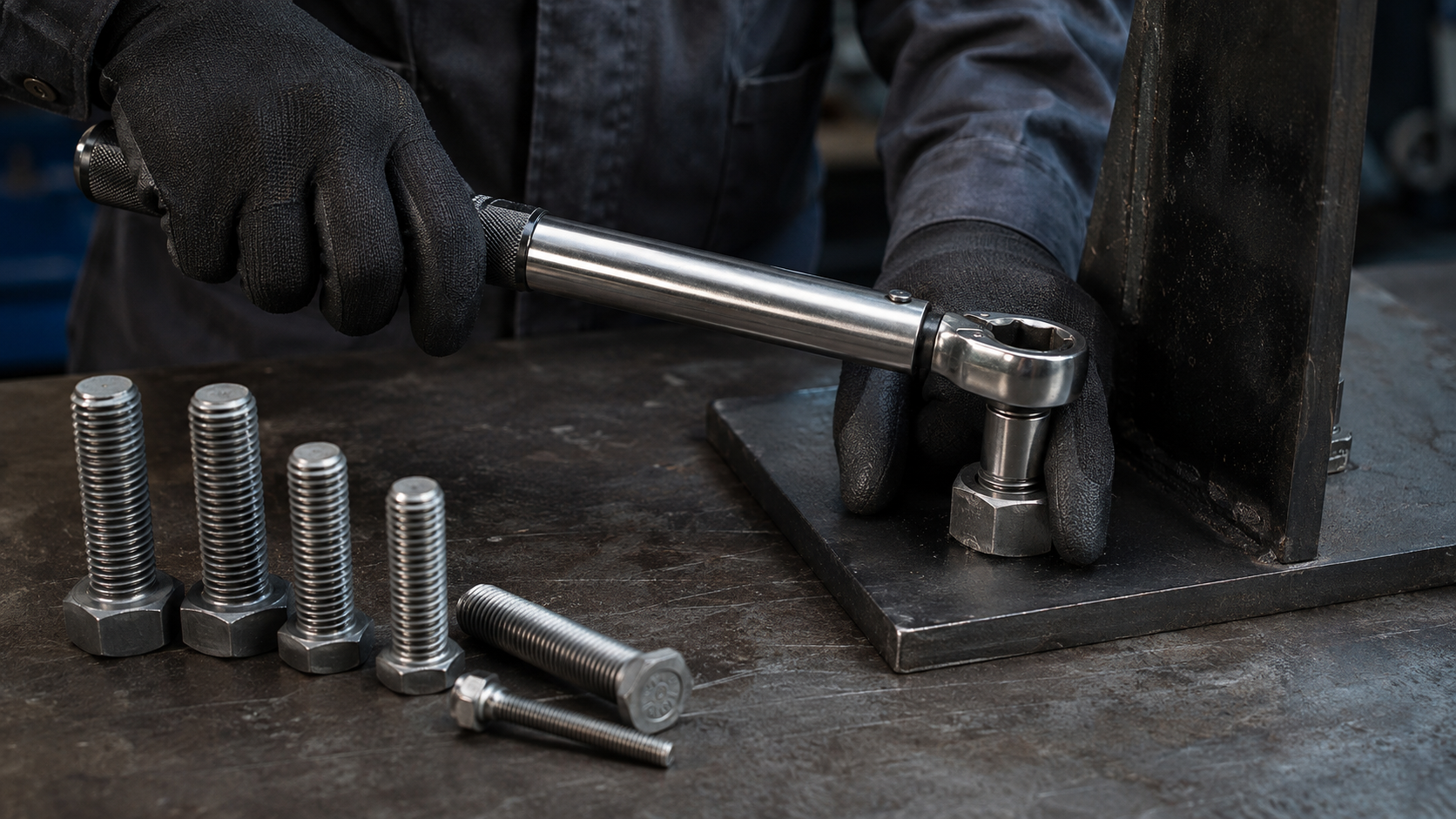

Zollgewinde: Anzugsmoment für UNC und UNF bestimmen

Beim Zollgewinde-Anzugsmoment reicht die Angabe „3/8 Zoll“ nicht. UNC oder UNF, Festigkeitsklasse, Oberfläche, Schmierung und die tragenden Bauteile bestimmen, welche Vorspannkraft tatsächlich entsteht. Wer blind einen Tabellenwert übernimmt, kann die Schraube unterspannen – oder Gewinde und Bauteil überlasten. Hier lernst du, einen Wert sauber einzuordnen und mit dem Drehmomentschlüssel kontrolliert umzusetzen.

Willkommen zu unserem umfassenden Ratgeber rund um das Thema Zollgewinde und das dazugehörige Anzugsmoment. In der modernen Technik und im internationalen Maschinenbau treffen Fachkräfte regelmäßig auf imperiale Maßeinheiten, die eine spezielle Herangehensweise erfordern. Ob es sich um amerikanische UNC-Gewinde, feine UNF-Gewinde oder britische Rohrgewinde handelt, die korrekte Bestimmung der Spezifikationen ist absolut essenziell für die mechanische Sicherheit. Ein falsches Anzugsmoment kann schnell zu irreparablen Materialschäden oder gefährlichen Bauteilversagen führen. Aus diesem Grund ist es von enormer Bedeutung, die exakten Richtwerte und Berechnungsgrundlagen zu kennen. In diesem Artikel erfahren Sie detailliert, wie Sie zöllige Schrauben richtig identifizieren, die entsprechenden Drehmomente berechnen und typische Montagefehler souverän vermeiden. Tauchen Sie mit uns in die komplexe Welt der Zollgewinde ein.

Das Wichtigste in Kürze

• Zollgewinde werden durch den Außendurchmesser in Zoll und die Anzahl der Gewindegänge pro Zoll definiert.
• Die gängigsten amerikanischen Standards sind UNC (Regelgewinde) und UNF (Feingewinde), welche unterschiedliche Haltekräfte bieten.
• Das Anzugsmoment ist abhängig von der Gewindeart, der Reibungszahl und der spezifischen Festigkeitsklasse der zölligen Schraube.
• Eine fehlerhafte Umrechnung zwischen imperialen und metrischen Systemen ist die häufigste Ursache für fehlerhafte Verschraubungen.
• Für die genaue Bestimmung eines unbekannten Zollgewindes empfiehlt sich stets der Einsatz einer professionellen Gewindeschablone.

Häufige Frage: Wie berechnet man das Anzugsmoment für Zollgewinde?

Das Anzugsmoment für ein Zollgewinde wird berechnet, indem die angreifende Kraft mit der Hebelarmlänge multipliziert wird, unter strikter Berücksichtigung der spezifischen Festigkeitsklasse der Schraube (z. B. Grade 5 oder Grade 8) und des Reibungskoeffizienten der Materialoberfläche. Generell empfiehlt es sich, genormte Drehmomenttabellen zu nutzen, die die exakten Werte in Newtonmetern (Nm) oder Foot-Pounds (ft-lbs) für die jeweilige Schraubengröße und Gewindeart (UNC/UNF) vorgeben.

Grundlagen und Unterschiede der verschiedenen Zollgewinde

Zollgewinde stellen ein weites und oftmals komplexes Feld in der internationalen Befestigungstechnik dar, das weit über einfache Schrauben hinausgeht. Im Gegensatz zum metrischen System basieren diese Gewinde auf dem imperialen Maßsystem, bei dem ein Zoll exakt 25,4 Millimetern entspricht. Die beiden bekanntesten und am weitesten verbreiteten Standards sind das UNC-Gewinde (Unified National Coarse) und das UNF-Gewinde (Unified National Fine). Das UNC-System beschreibt ein amerikanisches Regelgewinde, das vor allem für alltägliche Befestigungen und Konstruktionen verwendet wird, bei denen eine schnelle Montage und Demontage gefragt ist. Im Gegensatz dazu zeichnet sich das UNF-Gewinde durch eine deutlich feinere Steigung aus, was zu einer höheren Selbsthemmung und einer besseren Vibrationsbeständigkeit führt. Neben diesen Befestigungsgewinden existieren auch spezielle Rohrgewinde wie NPT, NPTF und BSP, die primär in der Fluidtechnik und bei der Rohrinstallation eine tragende Rolle spielen. Die korrekte Identifikation dieser Gewindearten ist der absolut erste und wichtigste Schritt, bevor man sich mit dem passenden Drehmoment beschäftigt. Wer die feinen Unterschiede nicht kennt, riskiert schnell schwerwiegende Schäden am Gewindeprofil. Ein tiefgreifendes Verständnis der verschiedenen Normen ist somit unerlässlich für jeden Ingenieur und Mechaniker.

Die korrekte Bestimmung von Zollgewinden im Maschinenbau

Die exakte Bestimmung eines Zollgewindes erfordert Präzision und das richtige Werkzeug, um teure Verwechslungen bei der Montage zu verhindern. Grundsätzlich definiert sich ein Zollgewinde über zwei maßgebliche Parameter: den Außendurchmesser in Zoll und die Anzahl der Gewindegänge pro Zoll. Um diese Werte präzise zu ermitteln, sollten Fachkräfte stets einen digitalen Messschieber für den Durchmesser und eine Gewindeschablone für die Steigung verwenden. Nehmen wir als Beispiel die Bezeichnung „1/4 Zoll – 20 UNC“, welche sofort verrät, dass es sich um einen Außendurchmesser von 6,35 Millimetern und 20 Gänge pro Zoll handelt. Die Bestimmung mit bloßem Auge ist bei diesen feinen Unterschieden zwischen den imperialen Normen nahezu unmöglich und äußerst fehleranfällig. Besonders bei älteren oder stark beanspruchten Bauteilen kann die Flankenabnutzung die Messung erschweren, weshalb hier besondere Sorgfalt geboten ist. Ein Abgleich der gemessenen Daten mit genormten Tabellen ist ein unverzichtbarer Schritt für die sichere Identifikation. Nur wenn die Gewindeart zweifelsfrei geklärt ist, lässt sich im nächsten Arbeitsschritt das optimale Anzugsmoment festlegen. Letztlich schützt diese gewissenhafte Vorarbeit vor fatalen Brüchen und aufwendigen Nacharbeiten an teuren Maschinenkomponenten.

Wie man das passende Anzugsmoment für Zollgewinde berechnet

Das Anzugsmoment ist ein kritischer Faktor bei der Montage und bestimmt maßgeblich die Vorspannkraft, die eine zöllige Schraubverbindung sicher zusammenhält. Es ergibt sich physikalisch aus der Multiplikation der angreifenden Kraft mit der Länge des Hebelarms, wird in der Praxis jedoch meist direkt an einem kalibrierten Drehmomentschlüssel eingestellt. In den USA und Großbritannien wird dieses Moment klassischerweise in der Einheit Foot-Pounds (ft-lbs) angegeben, weshalb europäische Anwender häufig eine Umrechnung in Newtonmeter (Nm) vornehmen müssen. Ein essenzieller Aspekt der Berechnung ist die Einbeziehung der spezifischen Reibungszahl, die stark von der Oberflächenbeschaffenheit, der Schmierung und dem Material der Schraube abhängt. Trockene, unbehandelte Gewinde weisen eine deutlich höhere Reibung auf als geölte oder verzinkte Varianten, was das erforderliche Anzugsmoment grundlegend verändert. Fachportale wie anzugsmoment.de bieten detaillierte Tabellen an, die diese Parameter bereits berücksichtigen und somit die Arbeit erheblich erleichtern. Werden diese Richtwerte ignoriert und die Schraube wird zu stark angezogen, droht eine gefährliche Überdehnung bis hin zum spontanen Abriss des Schraubenkopfes. Ein zu geringes Drehmoment hingegen führt unausweichlich dazu, dass sich die Verbindung unter dynamischer Belastung selbstständig löst. Daher ist die gewissenhafte Nutzung von validierten Anzugsmoment-Tabellen für Zollgewinde ein absolutes Muss für jede professionelle Werkstatt.

Einfluss der Festigkeitsklassen auf das Anzugsmoment

Die Festigkeitsklasse einer Zollschraube ist der wichtigste Indikator für ihre mechanische Belastbarkeit und beeinflusst das zulässige Anzugsmoment ganz entscheidend. Während im metrischen System Klassen wie 8.8 oder 10.9 dominieren, werden amerikanische Zollschrauben nach den sogenannten SAE-Grades, typischerweise Grade 2, Grade 5 oder Grade 8, eingeteilt. Jede dieser Klassen gibt Auskunft über die spezifische Zugfestigkeit und die Streckgrenze des verwendeten Stahls. Schrauben des Typs Grade 8 sind beispielsweise hochfest und vertragen ein wesentlich höheres Drehmoment als die weicheren Grade 2 Schrauben, die eher für weniger anspruchsvolle Verbindungen gedacht sind. Um die Klasse einer zölligen Sechskantschraube zu identifizieren, reicht meist ein Blick auf den Schraubenkopf, wo radiale Striche die entsprechende Güte signalisieren. Bei der Ermittlung des Anzugsmoments muss diese Einstufung unbedingt als primärer Faktor in die Kalkulation einfließen. Eine Missachtung der Festigkeitsklasse führt unweigerlich zu einer inkorrekten Vorspannung, da entweder das Material versagt oder die gewünschte Klemmkraft nicht erreicht wird. Ingenieure müssen daher sicherstellen, dass die Ersatzschraube mindestens dieselbe Festigkeit aufweist wie das Originalteil. Nur durch diese penible Beachtung der Materialgüte kann eine langlebige und vibrationsresistente Zoll-Verschraubung gewährleistet werden.

Vermeidung von typischen Fehlern bei der Montage von Zollschrauben

Bei der Handhabung und Montage von Zollgewinden schleichen sich im Werkstattalltag immer wieder gravierende Fehler ein, die enorme Sicherheitsrisiken bergen. Einer der häufigsten Irrtümer ist der Versuch, eine leicht abweichende metrische Schraube in ein zölliges Muttergewinde zu zwingen, was das Gewindeprofil sofort zerstört. Auch der Einsatz von schlecht sitzenden metrischen Werkzeugen an zölligen Sechskantköpfen führt regelmäßig zum sogenannten Runddrehen und macht die Schraube unbrauchbar. Ein weiteres massives Problem ist das blinde Vertrauen auf das eigene Gefühl beim Festziehen, anstatt einen präzisen, frisch kalibrierten Drehmomentschlüssel zu verwenden. Oft wird auch vergessen, die Oberflächenreibung der Bauteile zu berücksichtigen, weshalb geölte Gewinde fälschlicherweise mit den Werten für trockene Schrauben angezogen werden. Eine übermäßige Schmierung kann somit paradoxerweise zum Schraubenbruch führen, weil die resultierende Zugkraft im Schaft bei gleichem Drehmoment stark ansteigt. Auch die mangelhafte Säuberung von Gewindegängen vor der erneuten Montage verfälscht die Reibungswerte drastisch und mindert die tatsächliche Vorspannkraft. Um diese Fallstricke zu umgehen, sind Schulungen für das Personal und gut sichtbare Tabellen am Arbeitsplatz von großem Nutzen. Letztendlich spart ein methodisches und standardisiertes Vorgehen bei zölligen Schraubverbindungen nicht nur Zeit, sondern schützt auch vor kostspieligen Regressansprüchen durch Bauteilversagen.

Umrechnung von Zoll in Metrisch für eine sichere Verschraubung

In einer globalisierten Industrie ist die korrekte Umrechnung zwischen dem imperialen Zollsystem und dem metrischen Millimetersystem eine alltägliche, aber kritische Herausforderung. Der grundlegende Umrechnungsfaktor lautet dabei stets: Ein Zoll entspricht exakt 25,4 Millimetern, was bei jeder Kalkulation des Durchmessers herangezogen werden muss. Bei der Gewindesteigung hingegen wird die Anzahl der Gewindegänge auf die Strecke von einem Zoll bezogen und muss entsprechend auf eine Millimetersteigung umgerechnet werden, um Vergleiche ziehen zu können. Auch das Anzugsmoment selbst erfordert eine mathematische Anpassung, da amerikanische Konstruktionspläne fast immer Foot-Pounds (ft-lbs) statt der in Europa üblichen Newtonmeter (Nm) vorschreiben. Die Umrechnung für das Drehmoment erfolgt über den Faktor 1,3558, was bedeutet, dass ein ft-lb genau 1,3558 Nm entspricht. Wer diesen Faktor bei der Einstellung seines Werkzeugs verwechselt, appliziert entweder zu viel oder zu wenig Kraft auf die Verbindung. Moderne Drehmomentschlüssel verfügen oftmals über beide Skalen, dennoch bleibt die visuelle Überprüfung vor dem Arbeitseinsatz unerlässlich. Zahlreiche Online-Rechner und spezialisierte Smartphone-Apps erleichtern heute diese Transferleistung und minimieren das menschliche Fehlerrisiko erheblich. Eine solide dokumentierte Umrechnungstabelle in der Werkstatt ist dennoch der sicherste Weg, um jederzeit korrekte und nachvollziehbare Montageergebnisse bei Zollgewinden zu erzielen.

Zollgewinde-Anzugsmoment sicher auswählen

1. Gewindedurchmesser und Gangzahl in TPI bestimmen.
2. UNC, UNF oder ein anderes System eindeutig identifizieren.
3. Werkstoff und Festigkeitskennzeichnung der Schraube prüfen.
4. Zustand als trocken, geölt, beschichtet oder mit Schraubensicherung festlegen.
5. Herstellerwert für genau diese Kombination verwenden.

Eine Anzugsmoment-Tabelle ist nur belastbar, wenn ihre Randbedingungen zur Verbindung passen. Das NASA Fastener Design Manual behandelt Gewindearten, Festigkeiten, Schmierstoffe, Korrosion und Drehmoment deshalb als zusammenhängendes System. Angaben aus verschiedenen Tabellen lassen sich nicht beliebig mischen.

Warum Schmierung den Tabellenwert verändert

Das aufgebrachte Drehmoment wird größtenteils durch Reibung im Gewinde und unter dem Schraubenkopf verbraucht. Nur ein kleiner Anteil erzeugt die gewünschte Schraubenvorspannung. In NASA-Drehmoment-Vorspannkraft-Tests wurden die Einflüsse verschiedener Schmierstoffe und Montagehilfen experimentell untersucht. Die NASA-Richtlinie arbeitet beispielhaft mit mittleren Drehmomentkoeffizienten von 0,30 für trocken gereinigte und 0,18 für geschmierte Verbindungen. Das ist keine pauschale Umrechnungsformel, zeigt aber die Größenordnung: Derselbe Drehmomentwert kann geschmiert deutlich mehr Vorspannung erzeugen.

UNC und UNF: gleiche Größe, anderes Verhalten

Die Grundlagen und TPI-Logik erklärt der Ratgeber zu UNC, UNF und Rohrgewinde. Konkrete Abmessungen findest du in der UNC-Gewinde-Tabelle.

Nm und lbf·ft korrekt umrechnen

1 lbf·ft = 1,35582 Nm; umgekehrt entsprechen 1 Nm rund 0,73756 lbf·ft. Rechne erst die Einheit um und runde dann passend zur Skala des Werkzeugs. Verwechsle lbf·ft nicht mit lbf·in: 1 lbf·ft enthält 12 lbf·in.

Sauber anziehen: Werkstattablauf

• Gewinde auf Grat, Rost und Kreuzansatz prüfen.
• Schraube zunächst mehrere Gänge von Hand eindrehen.
• Auflageflächen und vorgeschriebene Unterlegscheiben kontrollieren.
• Drehmomentschlüssel langsam und am vorgesehenen Griffpunkt belasten.
• Nach dem Auslösen nicht mehrfach „nachklicken“.
• Ein festgelegtes Kreuz- oder Stufenmuster bei Flanschen einhalten.

Falls die Verbindung nicht frei läuft, löse zuerst die Ursache. Gewalt am Drehmomentschlüssel verfälscht das Ergebnis und kann das Werkzeug schädigen.
